光纤服务器OLT硬件说明

设备型号：ZH-1GS（LI）

设备参数：13寸桌面式光纤服务器OLT（质保3年）

推荐待机（1080P 4M码流下）150个摄像头

交换容量：16Gbps

包转发率：23.808Mpps

1个GPON用户端口（含C+模块）

4*GE网口上行端口

最大支持64个ONU接入

功耗:≤10W

外置电源：DC 12V 1.5A

产品尺寸：270\*160\*45MM

产品重量：1kg

工作温度:-10℃～75℃

产品外观及硬件规格说明：

![](/media/202603/110af4b03e704533b1bfd32073ba25696863.png)

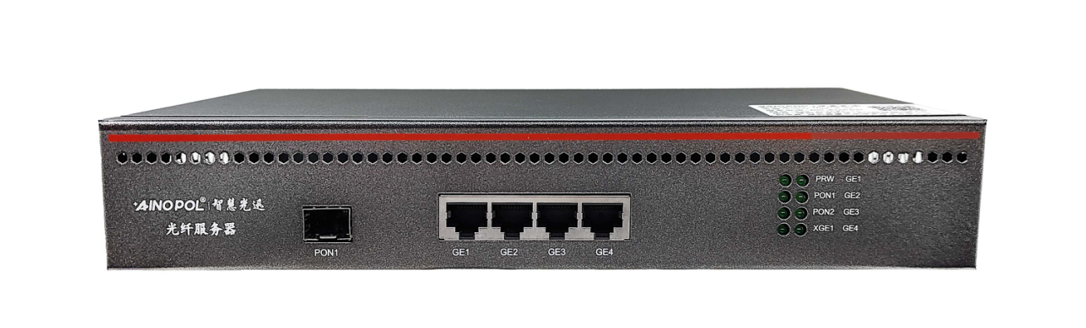

图1 ZH-1GS(LI)产品正面

![](/media/202603/ad2c7da1f50d4e6fb3171cd6a4f9ec2c4650.png)

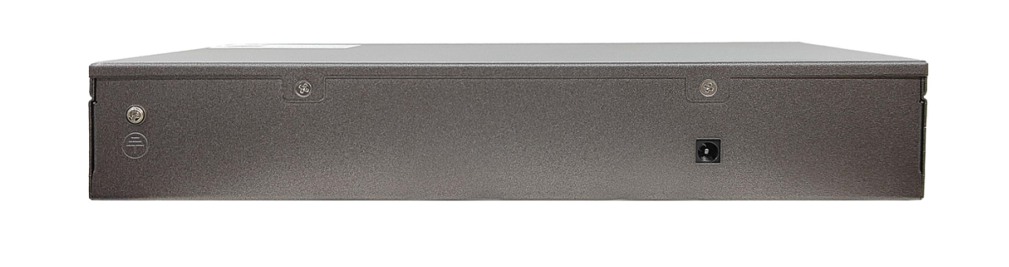

图2 ZH-1GS(LI)产品背面

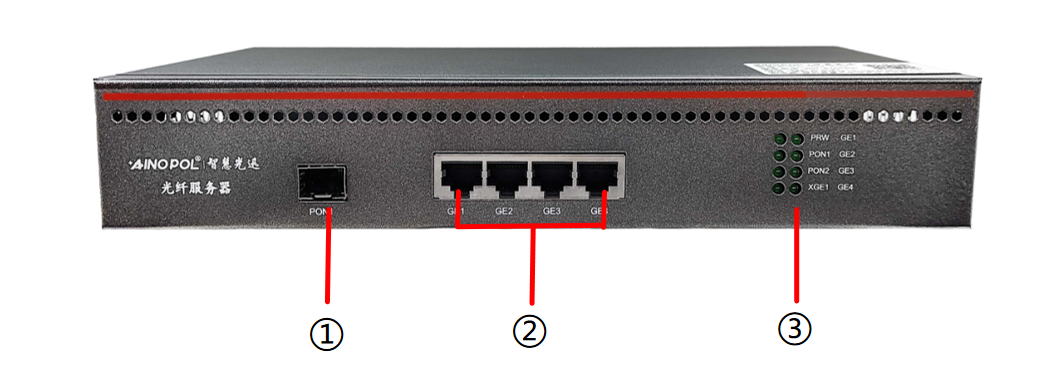

1、接口说明

![](/media/202603/726e5506462e4ff7b244a050f67197ac9553.png)

①：PON口：GPON口，接入ZH-GPOLTC+ 模块可进行无缘分光。

②：网口接口：4\*GE RJ45网口。可接入上联设备及NVR设备。

③：指示灯：显示端口接线状态

![](/media/202603/fe7618ecfe9a4bee9fe139795af4e9798230.png)

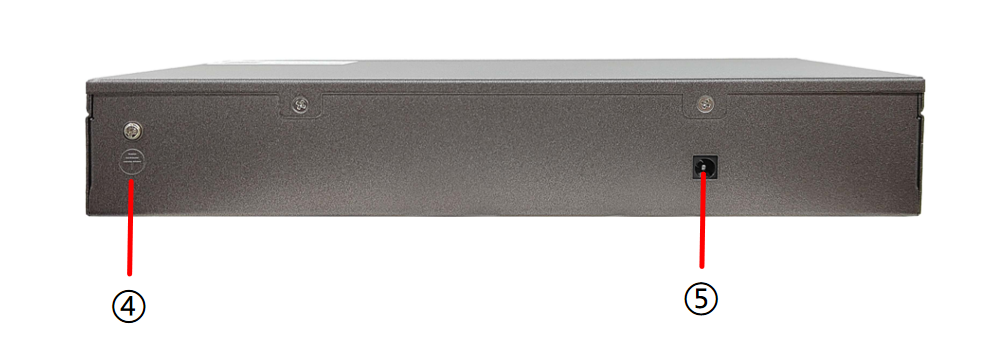

④：接地

⑤：外置电源：DC 12V 1.5A

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/903d30454e604b5f8df821b1586177e62820.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/aabe81d6d18147a8bd22109aa6e8ef2e5787.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/1cfa0870b85747ad9186504fe4162a1d1147.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/0345a4018c3f490fb9e1139e284e31084153.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/bf9261da0ed948a2853cdc49ece236037434.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/9d47fa96d7184eb9ad3429c0eb192f0c7847.png)

ZH-1GS（LI）硬件规格及安装说明
