机架式OLT硬件说明

设备型号：ZH-4ES

设备参数：19寸1U机架式EPON光纤服务器

交换容量：336Gbps

包转发率：108Mpps

4个EPON用户端口

4*GE光口+4*GE网口上行端口

1个console口

最大支持256个ONU接入

功耗:≤52W

内置电源 AC100-240V AC50/60Hz

产品尺寸：430\*300\*45mm

产品重量：3.2kg

工作温度:-20℃～75℃

产品外观及硬件规格说明：

![](/media/202603/65ff8b2bb6a545e0abfbc2f1e8dd046b9418.png)

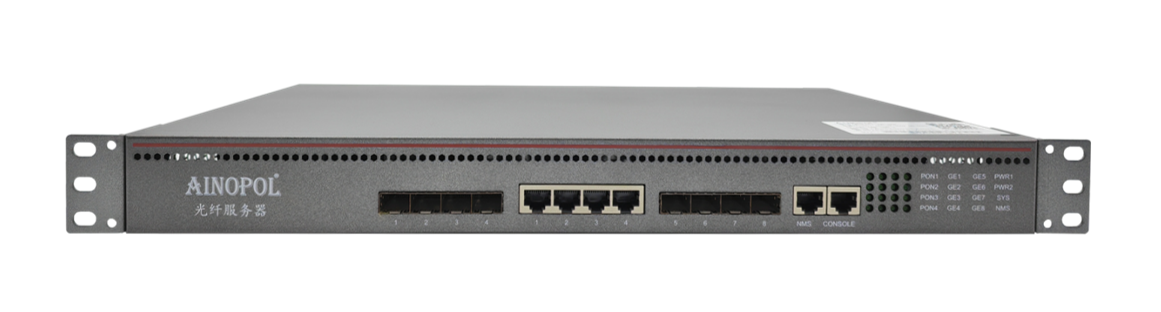

图1 ZH-4ES产品正面

![](/media/202603/48e5a4c278bb4277bae5d960de432f031075.png)

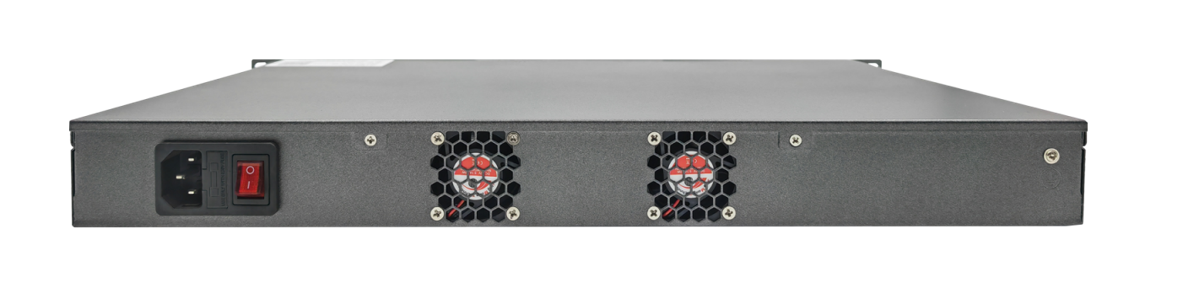

图2 ZH-4ES产品背面

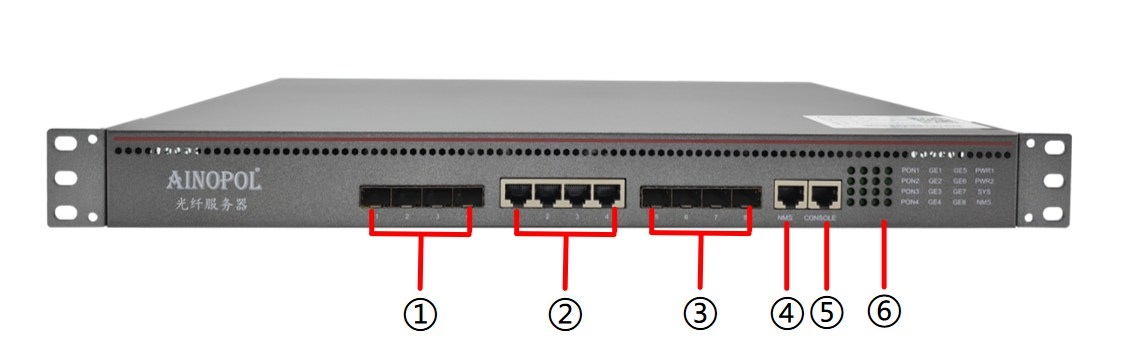

1、接口说明

![](/media/202603/bffb1d6e47a84152bdfe395a3080323a6566.png)

①：PON口：EPON协议，插入PON模块后，链接SC光纤至分光器进行无缘分光

②：网口：四个千兆RJ45接口

③：光口：四个千兆SFP光口

④：NMS口：带外管理口，默认管理地址192.168.100.1

⑤：CONSOLE接口：是一种典型的配置接口，用于服务器后台命令行管理。通过使用Console线直接连接至计算机的串口。

⑥：指示灯：显示系统状态及接口状态指示灯

![](/media/202603/8bb7dc4fd45447b2a61ee8eedeff9acd9645.png)

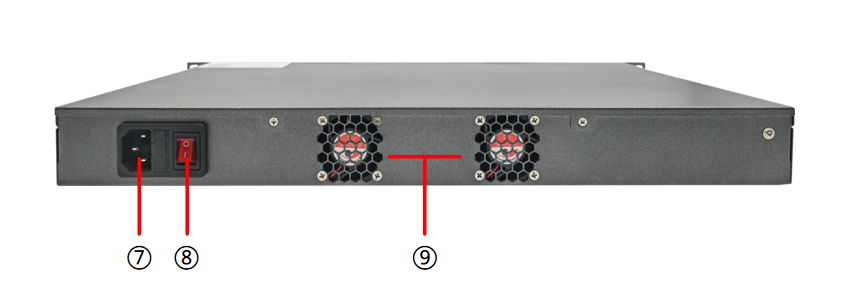

⑦：电源接口：AC100-240V AC50/60Hz

⑧：电源开关

⑨：风扇

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/29c6a2cc46004a9b857459941bb7ed591597.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/ff20608909084fafb7e88644c46ac4607043.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/dad6b1c176a44a0394ebb162553122483142.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/5e5d7ec676174c6f850ad7976aea286b4719.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/8b3991d57d7541db8bc941b17c8f16019152.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/8e98146e68714a59ab387830320149353124.png)
