落地网关硬件说明

设备型号：1U 19寸机架式IAD

24个模拟电话接口（FXS端口）

2个网口

功耗<28瓦

电源：90-264V AC

产品尺寸：509\*313\*93mm

产品重量：2.98kg

工作温度:0℃～50℃

产品外观及硬件规格说明：

![](/media/202604/47dcad43507044e395abd2d94fde0fc58857.png)

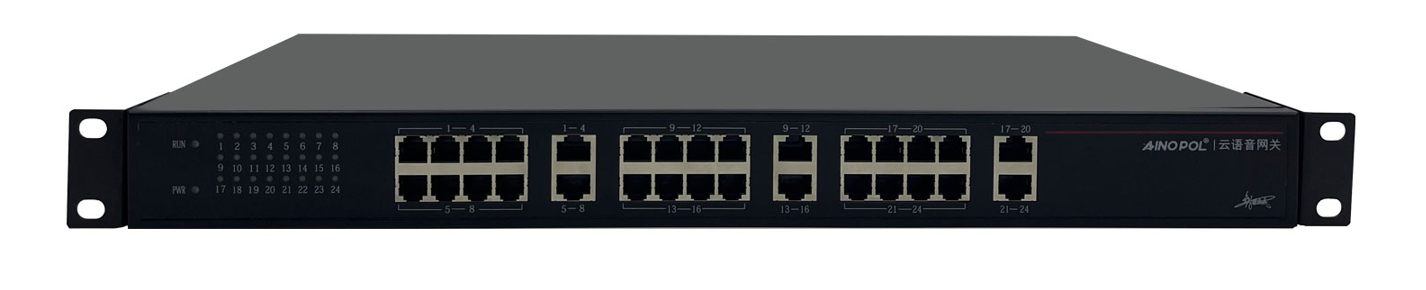

图1 ZH-IAD24S产品正面

![invalid image (图片无法加载)](/media/202604/e9df6388a1cd4b3a918677cde4a7ec022162.png)

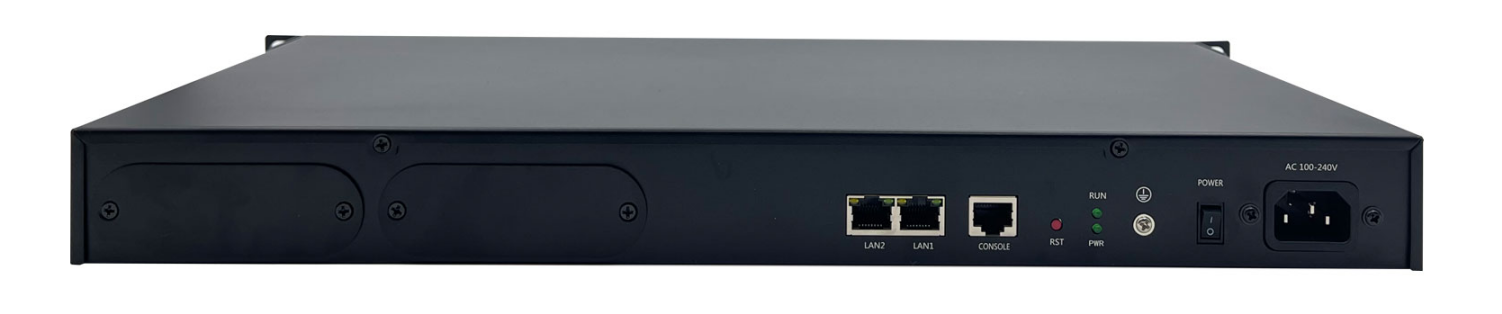

图2 ZH-IAD24S产品背面

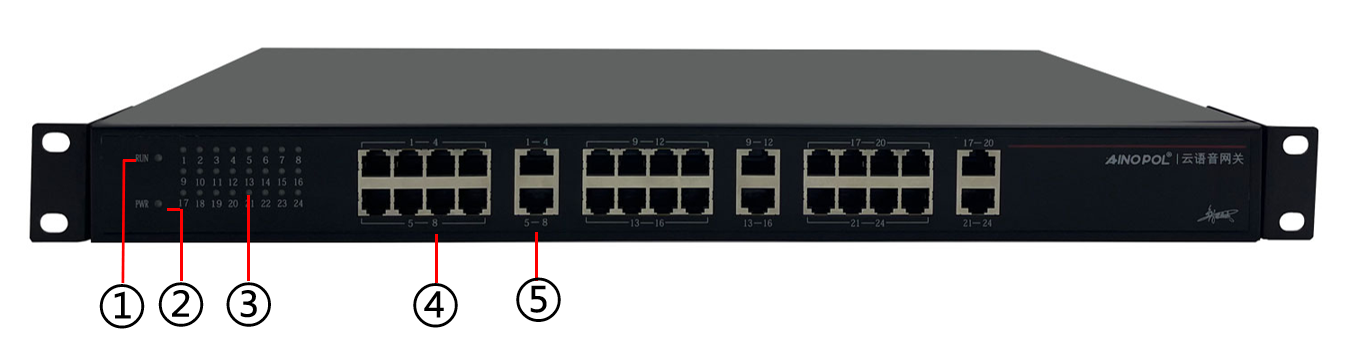

1、接口说明

![](/media/202604/f5427d1961ed4ba3aaad7a6dad7cd0823102.png)

①：RUN指示灯：系统运行指示灯

②：PWR指示灯：设备电源指示灯

③：接口指示灯：设备接口指示灯

④：RJ11接口：为内网用户提供模拟用户接口（FXS）

⑤：RJ45接口：为内网用户提供模拟用户接口（FXS），此端口为分线方式。1-4端口（RJ45）对应前4个RJ11接口。

![invalid image (图片无法加载)](/media/202604/70287c1b597f47619503b149dd5e0ad74691.png)

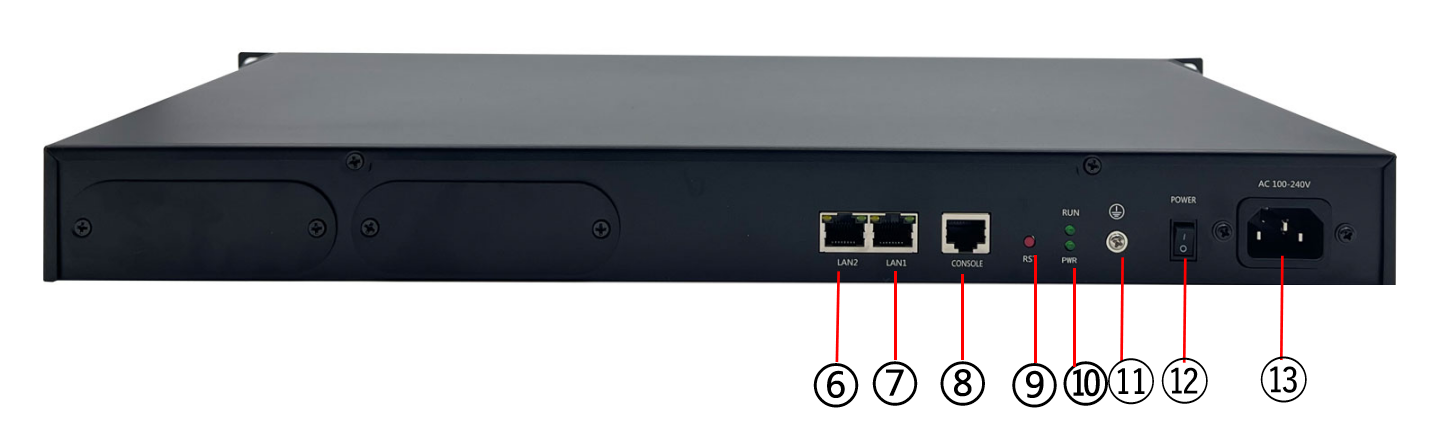

⑥：LAN1口：设备上联口

⑦：LAN2口：固定管理口，默认地址：172.16.99.1

⑧：CONSOLE接口：是一种典型的配置接口，用于服务器后台命令行管理。通过使用Console线直接连接至计算机的串口。

⑨：RST键：复位键

⑩：RUN指示灯：系统运行指示灯。PWR指示灯：设备电源指示灯

⑪：接地

⑫：电源开关

⑬：电源：AC 100-240V

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/bed99af2d9b74725901131136dac2cd28900.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/9399005471b64e48a7efa594f11baeb27744.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/fdb7a0a9df994f2bbf22d347559dce917464.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/d33ead380304488fb28a01b229a1d4c55038.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/8a6ed931791c4431ae7a9cb9c11565ce9799.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/788bb824bcb24f469e24f1813a90b6e46359.png)
