音视频网关硬件说明

设备型号：ZH-P200

设备参数：19寸1U机架式

6*10/100/1000M电口

2*USB3.0接口

1*CONSOLE接口

1T录音盘

电源 100-240V AC50/60Hz

功耗<30瓦

产品尺寸：430x400x65mm

产品重量：5.65kg

工作温度:-10℃～65℃

产品外观及硬件规格说明：

图1 ZH-P200产品正面

![invalid image (图片无法加载)](/media/202604/a7d5e88a1a1d4950b073ad8dda7c72634868.png)

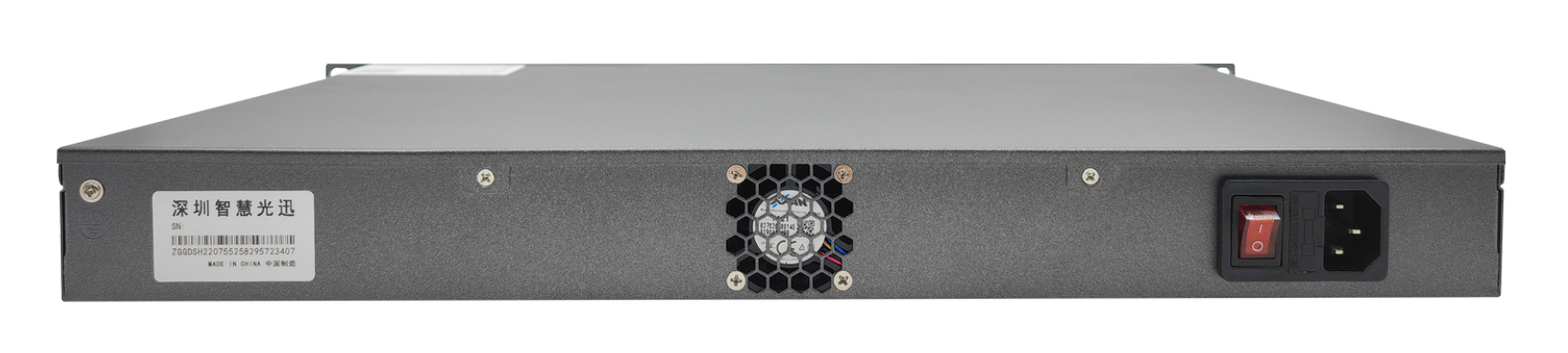

图2 ZH-P200产品背面

1、接口说明

![](/media/202604/c24ef4f58bf745e1bde2069cee5275353153.png)

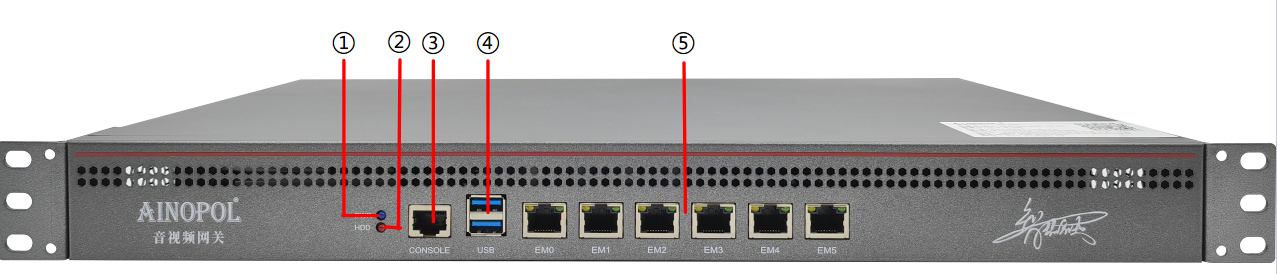

①：PWR指示灯（蓝）：设备电源指示灯，系统启动时闪烁，正常运行时定住。

②：HDD指示灯（红）：设备硬盘指示灯，闪烁则代表在读写数据。

③：CONSOLE接口：是一种典型的配置接口，用于服务器后台命令行管理。通过使用Console线直接连接至计算机的串口。
④：USB3.0接口：可接入U盘、键盘、鼠标等设备。常用于服务器初始化、重新写入使用。

⑤：EM0-EM5接口：RJ45网口，用于服务器音视频流量的输入与输出。

![invalid image (图片无法加载)](/media/202604/dd285b4460c3411cb5d2c179079bc7ef1116.png)

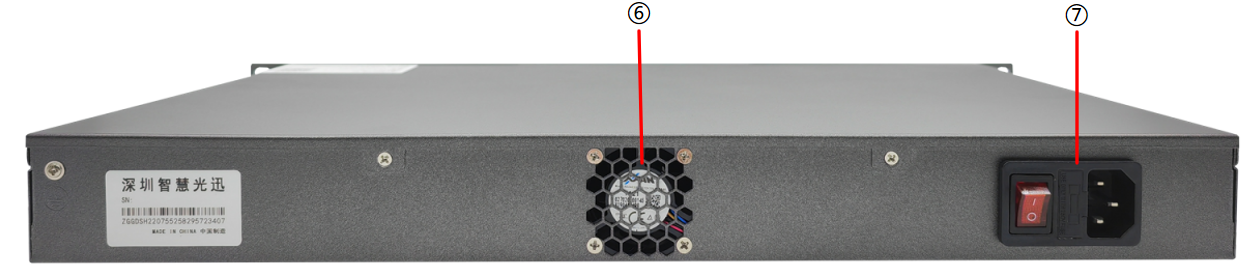

⑥：风扇：用于服务器散热

⑦：电源接口：需接入AC 220V 电源。

## 设备安装说明[](https://doc.sczhgx.com/doc/708/#h2-%E8%AE%BE%E5%A4%87%E5%AE%89%E8%A3%85%E8%AF%B4%E6%98%8E)[](https://doc.sczhgx.com/doc/709/#h2-%E8%AE%BE%E5%A4%87%E5%AE%89%E8%A3%85%E8%AF%B4%E6%98%8E)

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/c2491339c8d7459dab4f884e87b0234d4713.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/25d1dde9b1154263aeef804ec07f30246310.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/d2725fa2907d4e5a80541dcb17e6bca32268.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/aa72151fbdf946df9979831b66f4492b9503.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/1e4a389df14b4700a87b661e2b0cd6187598.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/4bdd5c06534f461da337c511e1dbf87a9302.png)

ZH-P200硬件规格及安装说明
