落地网关硬件说明

设备型号：1U 19寸机架式IAD

16个模拟电话接口（FXS端口）

2个网口

功耗<20瓦

电源：90-264V AC

产品尺寸：510mm\*90mm\*310mm

产品重量：2.86kg

工作温度:0℃～50℃

产品外观及硬件规格说明：

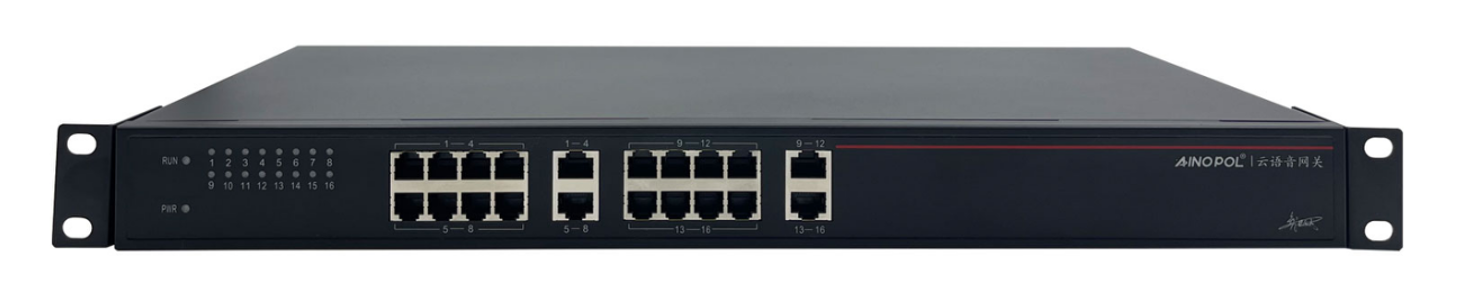

![](/media/202604/e3ccc997b62549fe9bef0958150cbaf98196.png)

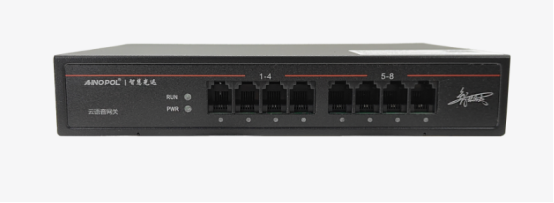

图1 ZH-IAD16S产品正面

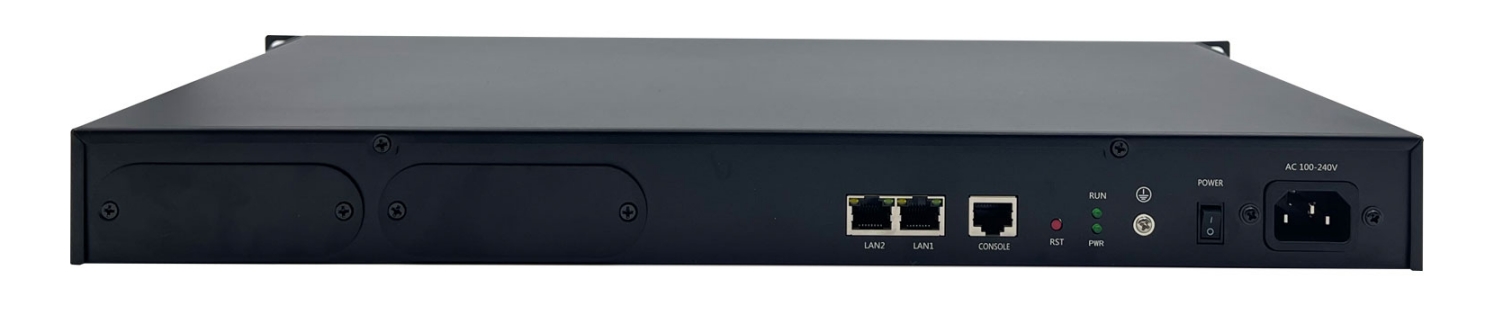

![](/media/202604/e1284b1b4c284e6e82bdf4362a723cea7100.png)

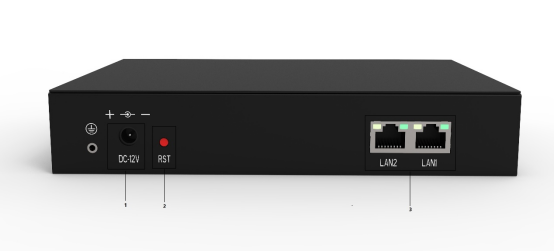

图2 ZH-IAD16S产品背面

1、接口说明

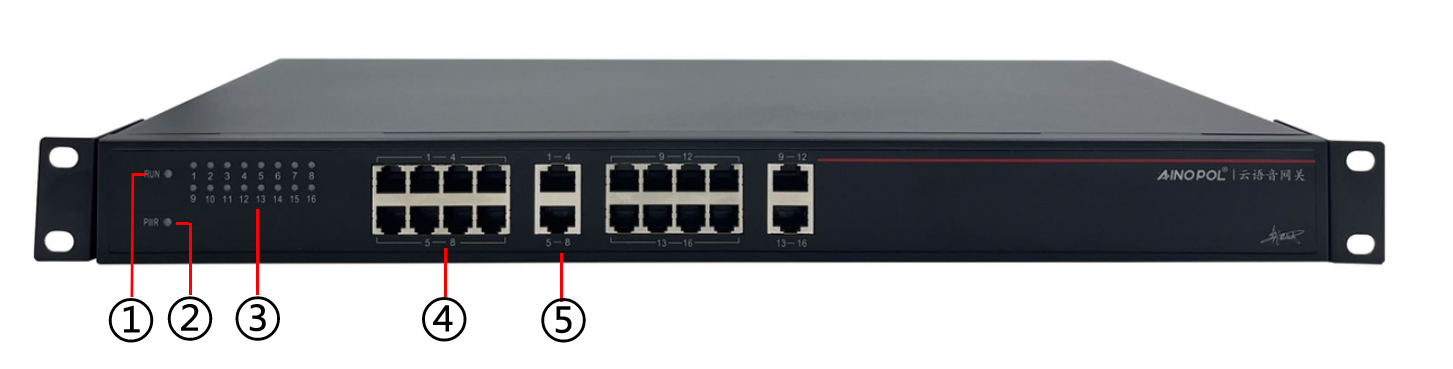

![](/media/202604/b1f833f5d08d473e983fa03a8a4e91899702.png)

①：RUN指示灯：系统运行指示灯

②：PWR指示灯：设备电源指示灯

③：接口指示灯：设备接口指示灯
CONSOLE接口：是一种典型的配置接口，用于服务器后台命令行管理。通过使用Console线直接连接至计算机的串口。
④：RJ11接口：

⑤：PWR指示灯（蓝）：设备电源指示灯，系统启动时闪烁，正常运行时定住。

⑥：HDD指示灯（红）：设备硬盘指示灯，闪烁则代表在读写数据。

⑦：EM0-EM5接口：RJ45网口，用于服务器音视频流量的输入与输出。

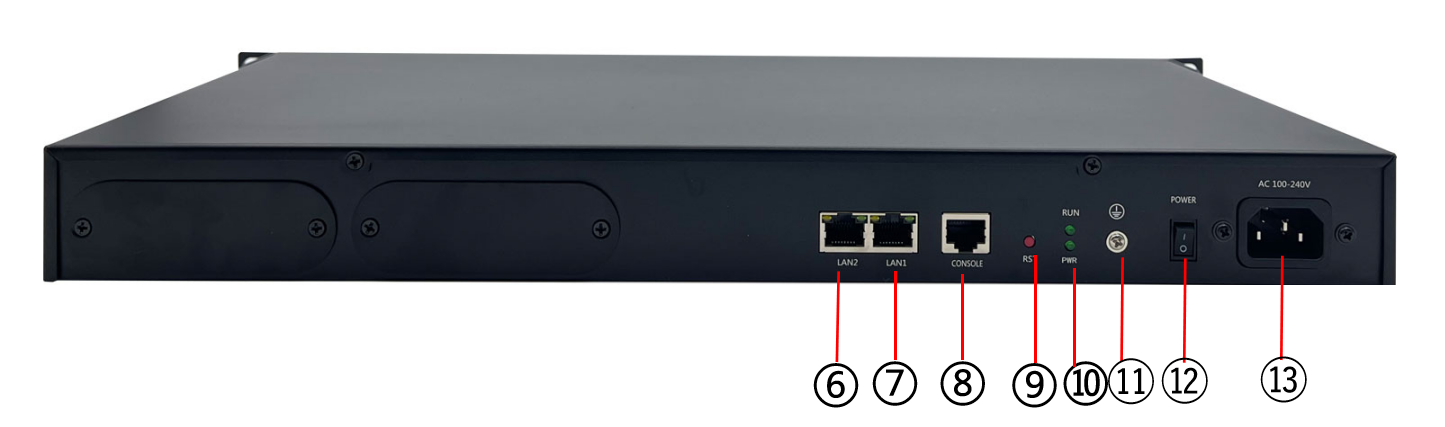

![](/media/202604/b48f045653b74280941bb57404f076491062.png)

⑧：风扇：用于服务器散热

⑨：电源接口：需接入AC 220V 电源。

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/c5575f7399724a1e83b41745ea7941f29554.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/0293ad7b9a834cdd8b52f4c3c72bfec29048.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/0497a865b07f43178a8eafc3c4bffc5b9526.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/a8aa167de41a4c098cd4dce2e19f079a5440.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/63d85b8454c74ebca2a25bc100e4cdbc4875.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/ac2b0af2fffb4a4b97ba93fda5d773cd1570.png)
