音视频网关硬件说明

设备型号：框式UC融合通信网关

4U机架式，模块化设计

11个业务插槽

100M以太网接口*2

满配置最大功耗：340W

重量：9.6kg

输入电压（交流电源）：100V~240V AC

工作环境温度范围（长期）：0°C ~ 45°C

存储环境湿度范围：5% ~ 95% 非冷凝

尺寸：176.3mm (高)*435.8mm (宽)*330mm (深)

产品外观及硬件规格说明：

![](/media/202604/67b4bee449514b5f8c0a5a8d3cae16c84584.png)

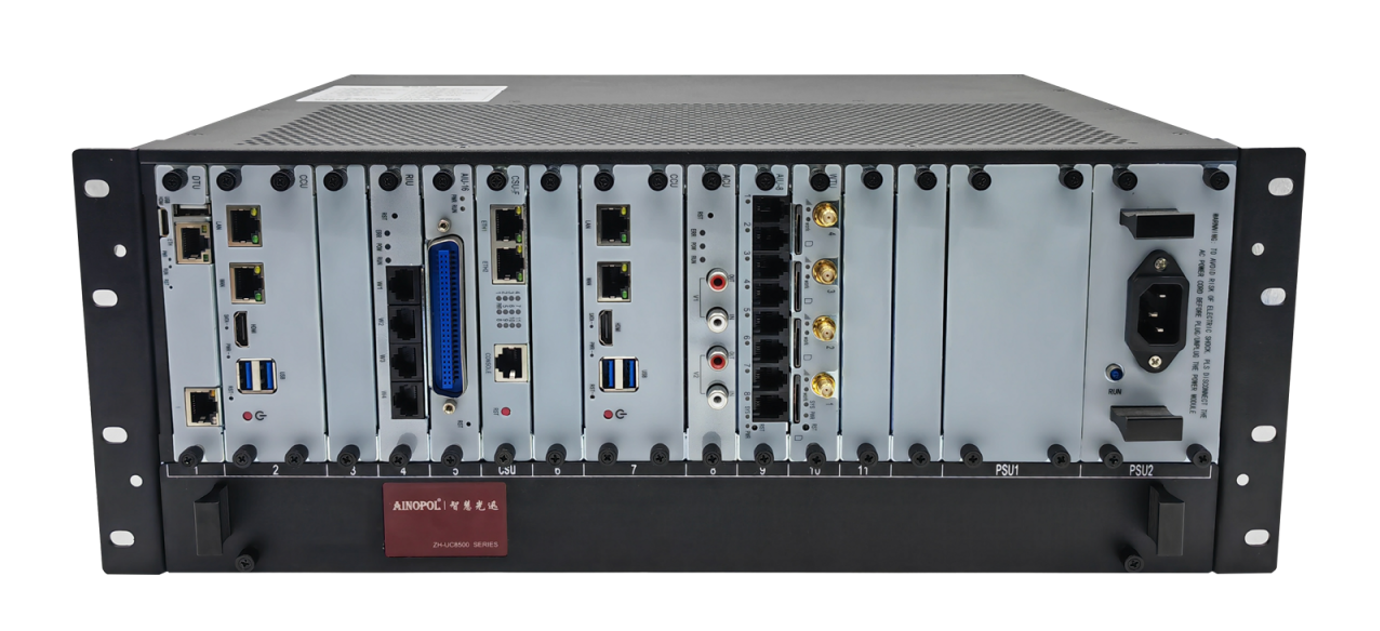

图1 ZH-UC8511产品正面

1、槽位说明

![](/media/202604/6e9665ded2b64290bb2b60bb125520794714.png)

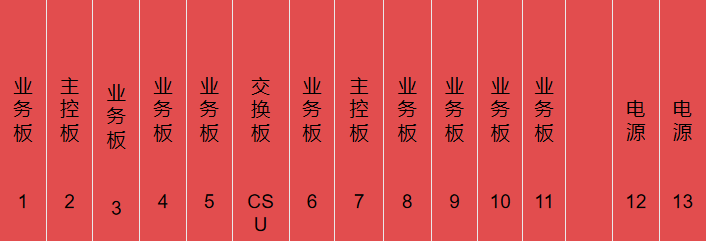

● 提供2个主控板插槽、9个业务板插槽、2个电源插槽。

● 槽位1、3～6和8～11为业务板槽位，用于安装各种业务板，支持混插。

● 槽位2和7为主控板槽位，用于安装CCU板，支持双主控。

● 7号槽在没有安装主控板时可插业务板。

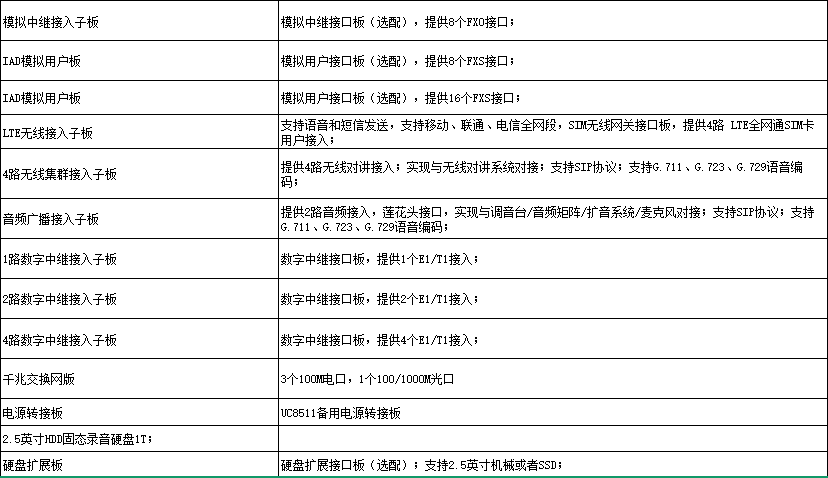

业务板：可拓展以下子板

![invalid image (图片无法加载)](/media/202604/e6c66dc5040e499d800929efa0a8c3cc5296.png)

## 设备安装说明[](https://doc.sczhgx.com/doc/460/#h2-%E8%AE%BE%E5%A4%87%E5%AE%89%E8%A3%85%E8%AF%B4%E6%98%8E)

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/9964564133084daead60c84e2fe4babd5214.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/9c96aa3d9de74dd48347663e0a561ce42397.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/42e55673f78f427b9504f08aedc81cd95814.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/2e5db9281c07444ca787d22b74f626659625.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/61af93aefb82442daf46c540dc8339fb1370.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/825c5f36a64b4731a0c7a144d46c1bc82962.png)

ZH-UC8511硬件规格及安装说明
