音视频网关硬件说明

设备型号：框式UC融合通信网关

1U机架式，模块化设计

5个业务插槽

100M以太网接口*2

满配置最大功耗：64W

重量：3.9kg

输入电压（交流电源）：100V~240V AC

工作环境温度范围（长期）：0°C ~ 45°C

存储环境湿度范围：5% ~ 95% 非冷凝

尺寸：44mm (高)*434mm (宽)*330mm (深)

产品外观及硬件规格说明：

![](/media/202604/5223c28a46a6433f970bf9bad5e7db851397.png)

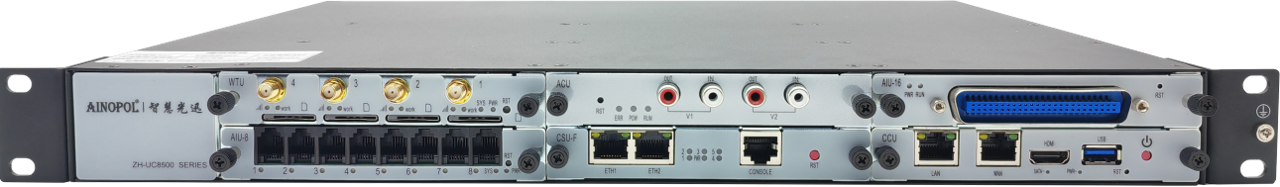

图1 ZH-UC8505产品正面

![](/media/202604/462c733ad81b4eac8542b12dafe8f7c28389.png)

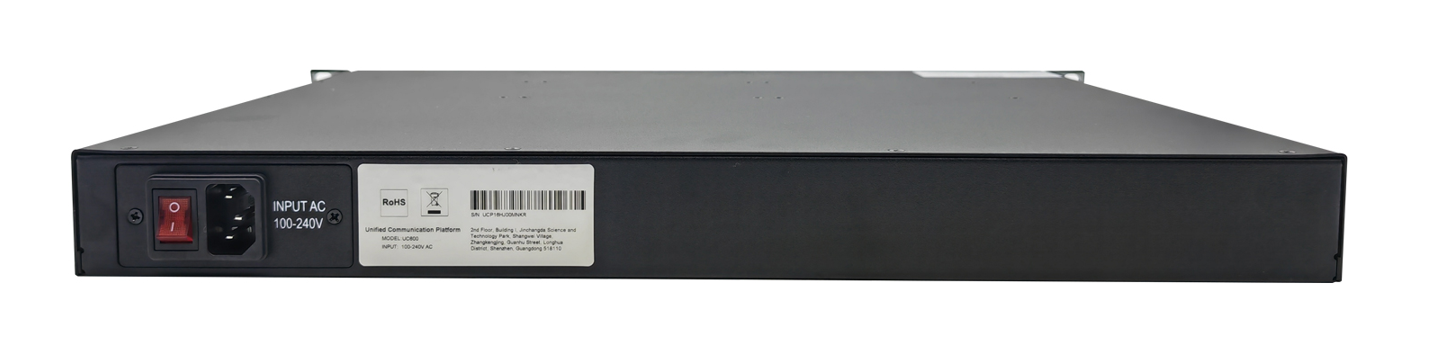

图2 ZH-UC8505产品背面

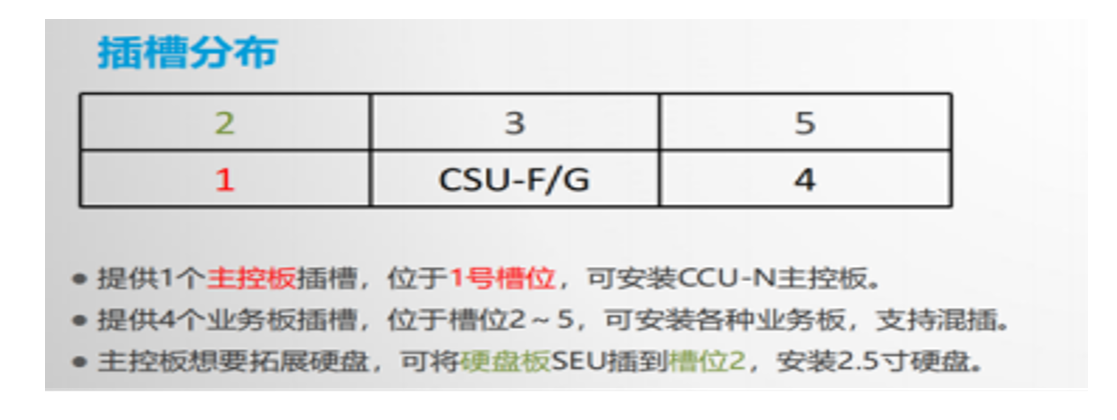

1、槽位说明

![](/media/202604/a051ce4d0ab3447190933b2f224038ed8516.png)

1）CSU-F/G（管理板）：作为整台机器的大脑，板卡配置：100M*2、console

2）①：ZH-CCU-N（主控板）：功能跟音视频网关一致，板卡配置：1000M\*2、HDMI\*1、USB\*1

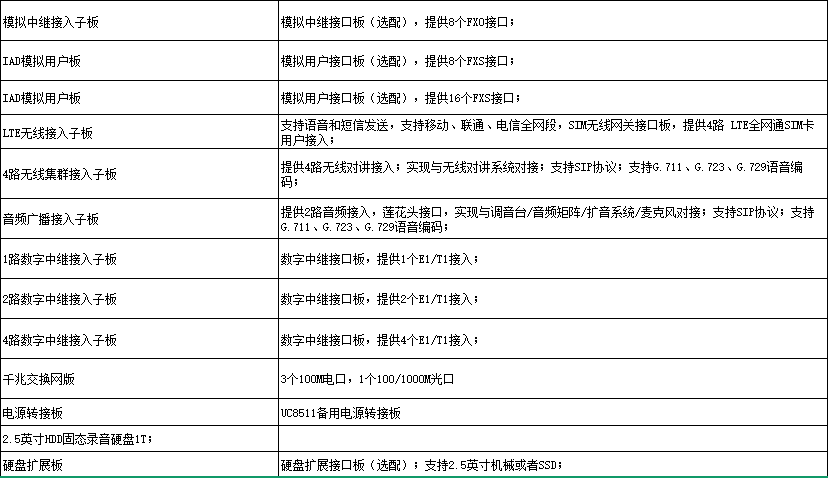

3）②-⑤：业务板：可拓展以下子板

![](/media/202604/13f2ce2f89734e7c8cf96910613d06c51267.png)

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/7446e83a29e244cc9204cb2920fc729c5100.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/cec74122630146fa83457505a5aa306d3416.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/4bf0a62401e747209517736d8816f1853880.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/179a590f0c284a87a062a25b51a327678868.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/1ab5ae7dc97f4f7e891c5d9ec6a9e1d06810.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/0cd175244bc54925958973dcb9581c169856.png)
