音视频网关硬件说明

设备型号：19寸1U机架式

6*10/100/1000/2500M电口

2*USB2.0接口

1*CONSOLE接口

1T录音盘

电源 100-240V AC50/60Hz

功耗<30瓦

产品尺寸：430x300x45mm

产品重量：3.65kg

工作温度:-10℃～65℃

产品外观及硬件规格说明：

![](/media/202604/6bcd3b81f5494da18d38ebc2bf5fc5886289.png)

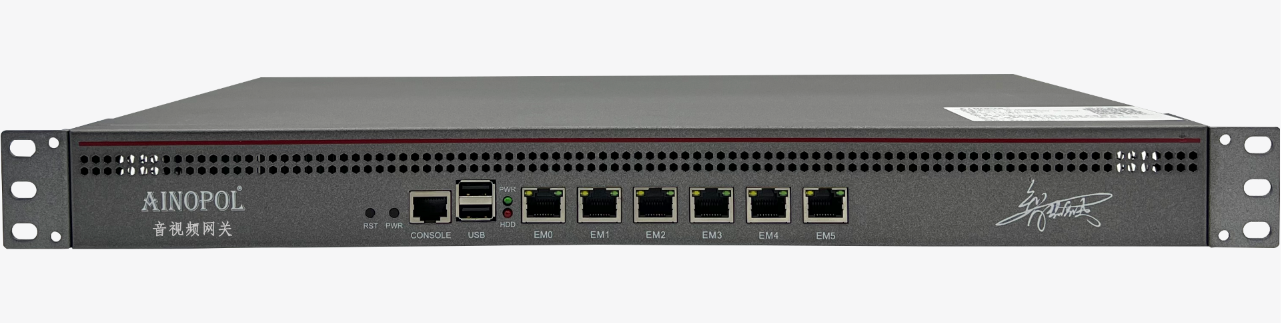

图1 ZH-P100产品正面

![invalid image (图片无法加载)](/media/202604/241521183e6744a7a00ed288c08cf3051645.png)

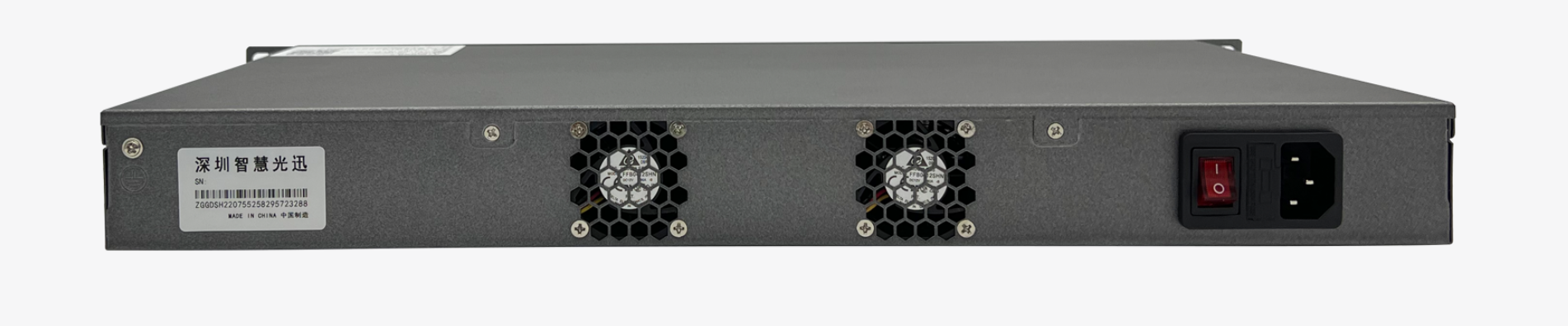

图2 ZH-P100产品背面

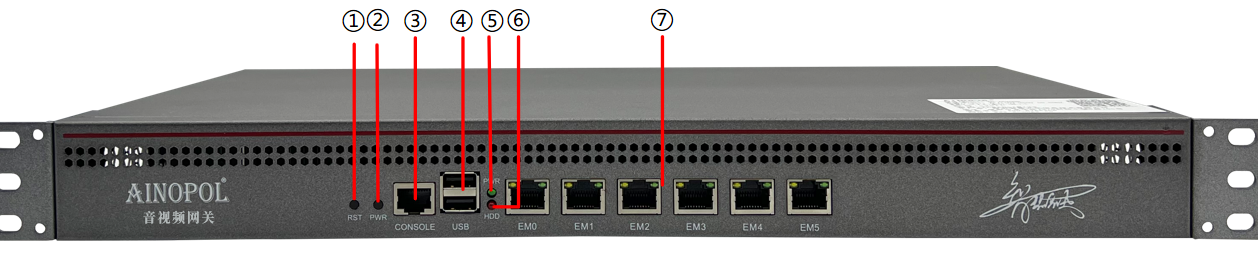

1、接口说明

![](/media/202604/77df954b655341c3b17806c001d85f825185.png)

①：RST键：复位键

②：PWR键：电源键

③：CONSOLE接口：是一种典型的配置接口，用于服务器后台命令行管理。通过使用Console线直接连接至计算机的串口。
④：USB3.0接口：可接入U盘、键盘、鼠标等设备。常用于服务器初始化、重新写入使用。

⑤：PWR指示灯（蓝）：设备电源指示灯，系统启动时闪烁，正常运行时定住。

⑥：HDD指示灯（红）：设备硬盘指示灯，闪烁则代表在读写数据。

⑦：EM0-EM5接口：RJ45网口，用于服务器音视频流量的输入与输出。

![invalid image (图片无法加载)](/media/202604/7bbb2e6a426e48caaef5df96ff20e6295725.png)

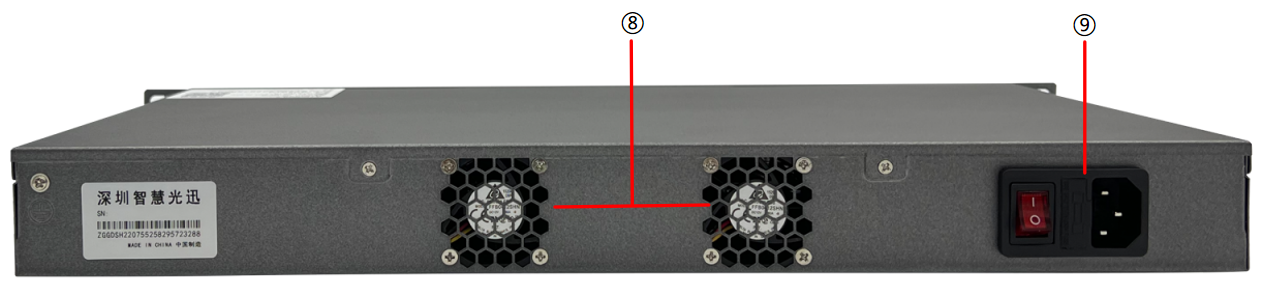

⑧：风扇：用于服务器散热

⑨：电源接口：需接入AC 220V 电源。

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/60f192f3e905408fb494280cc37a99cc9226.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/6a30cd9cdb4d47128a647c0bd4a0b0316688.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/de1126c024b24222854c32a46e8431068495.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/9ad60debdc8845fd84886e6dd46c0e9b2736.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/a32645bbf1fd438b9d9787a69a7f314f9073.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/bd3b0bad08c9482eb37db6af0d527c0f2032.png)
