音视频网关硬件说明

设备型号：19寸1U机架式

4/8个模拟外线接口（FXO端口）

2个网口

功耗<12瓦

电源：12V DC/2A

产品尺寸：190mm\*142mm\*35mm

产品重量：637g

工作温度:0℃～50℃

产品外观及硬件规格说明：

![](/media/202604/3fcd1927f10b486db0d907b3c733d5873005.png)

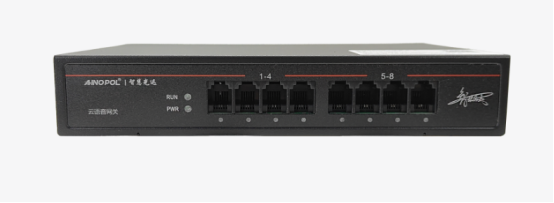

图1 产品正面

1: 模块板电源、运行状态指示灯

2: 模拟接口与模拟通道状态指示灯图

![](/media/202604/da70efb47941475e9993b990298116d22208.png)

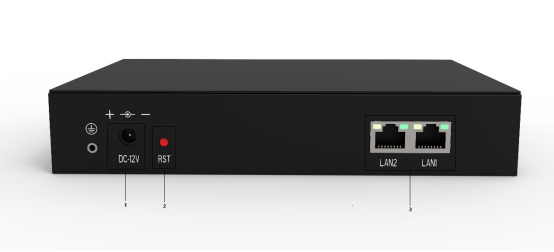

图2 产品背面

1 : 设备电源

2 : 设备重置按钮

3 : 网口

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/075efdf84e724be699ed0f9918f04c5b1035.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/820bd0d3af1d45dab6886a07c04caae12696.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/1e0ab5ab50f0439283fe50778297d2ab4124.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/03664b8bbbab4372b790f71cfcf6b6cb6431.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/9e5568250997413b842ad8232a138b162413.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/bdb65247053440d9a2306999cb8d4b7b5163.png)

ZH-4O/8O硬件规格及安装说明
