多业务综合网关硬件说明

设备型号：19寸2U机架式

2*10/100/1000M电口

2*USB端口2.0

2*USB端口3.0

1*VGA接口

4T录音盘

电源 100-240V AC50/60Hz

功耗<110瓦

产品尺寸：430x500x90mm

产品重量：10.6kg

工作温度:-10℃～65℃

产品外观：

![](/media/202603/13c2d3b54d444d5985bf0d888a78ed1c8373.png)

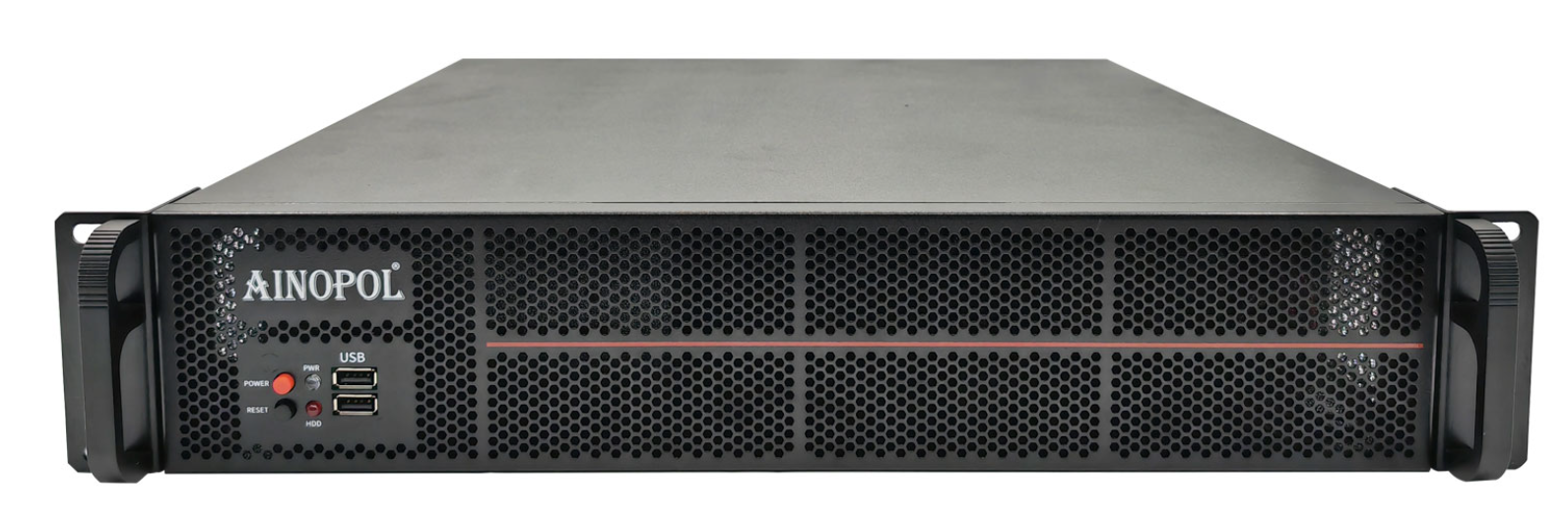

图1 ZH-H500产品正面

![](/media/202603/77a16ad7e1a54668a1e0147aed2d72d41208.png)

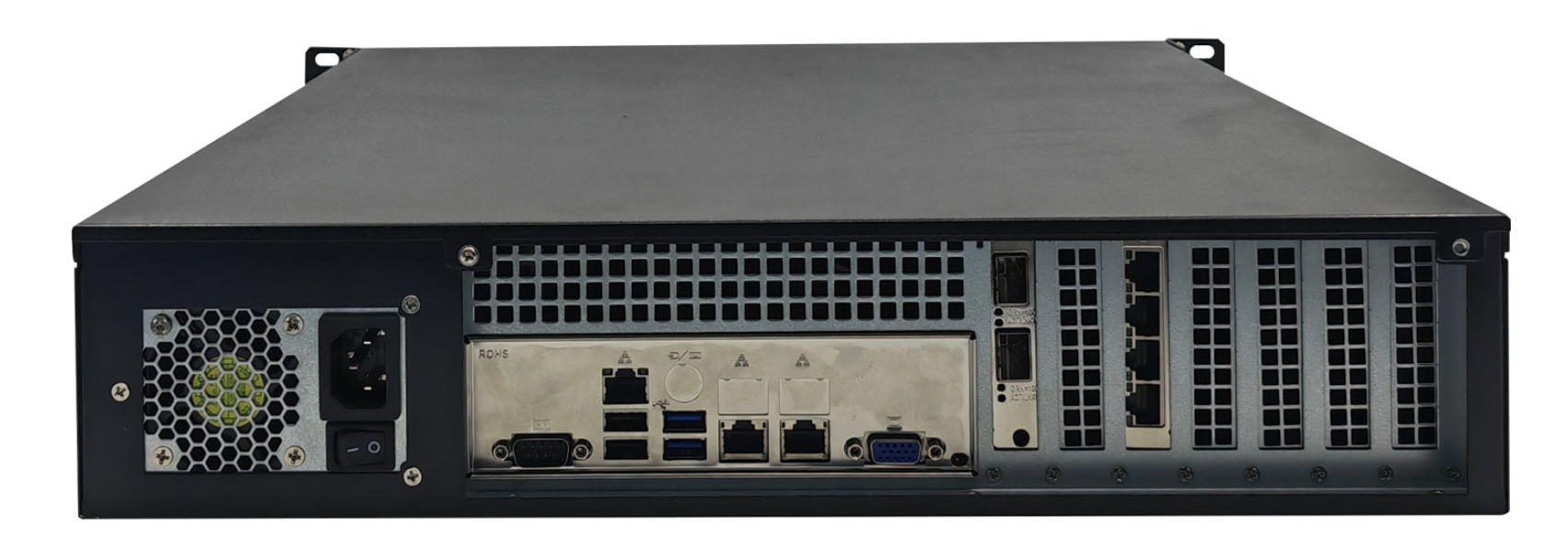

图2 ZH-H500产品背面

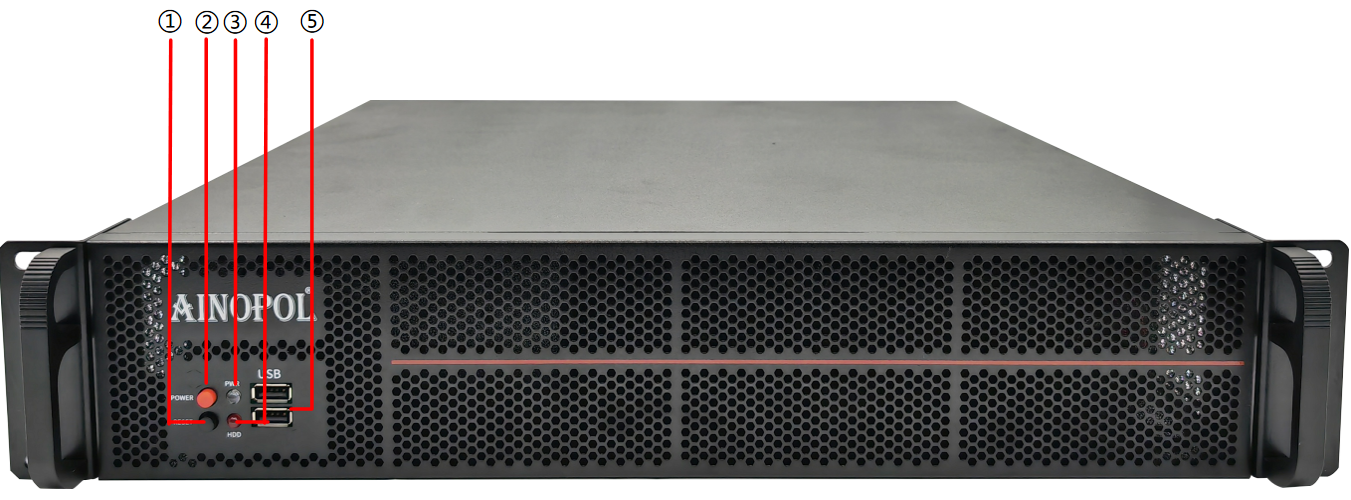

接口说明：

![](/media/202603/c5f3fec68f2e418c9a5f0c634ed3e0426573.png)

①：POWER（红色）：设备电源键，开启后设备才能正常运行。

②：RESET（黑色）：恢复出厂设置按键，需长按。

③：PWR指示灯（蓝）：设备电源指示灯，系统启动时闪烁，正常运行时定住。
④：HDD指示灯（红）：设备硬盘指示灯，闪烁则代表在读写数据。

⑤：USB3.0接口：可接入U盘、键盘、鼠标等设备。常用于服务器初始化、重新写入使用。

![](/media/202603/616c2adca522403a946e8827761ddb5a5577.png)

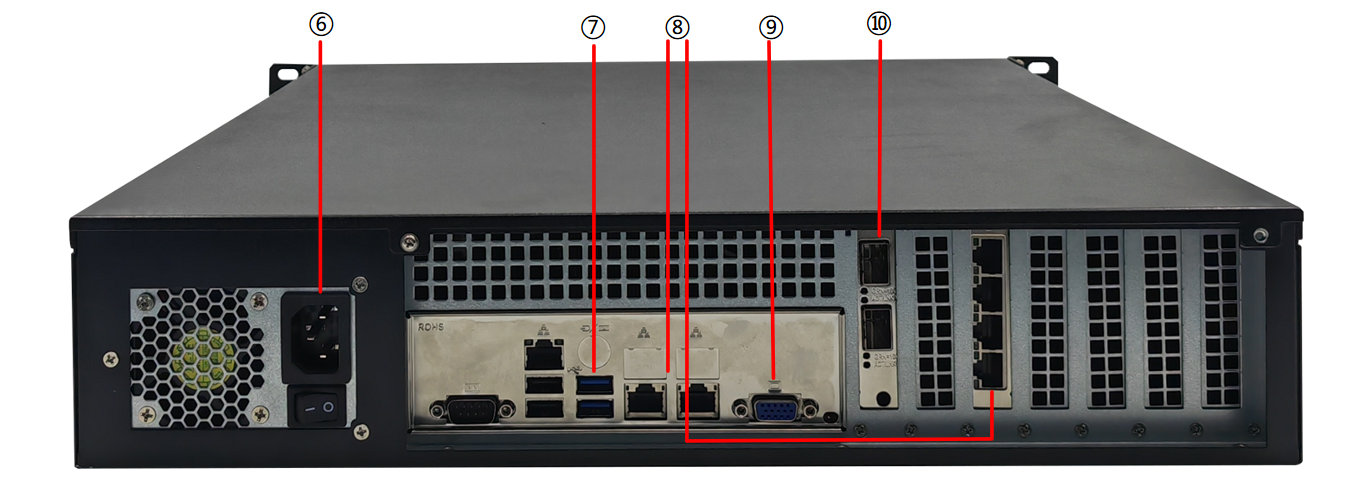

⑥：电源口：需接入 100-240V AC 50/60Hz

⑦：USB2.0接口：可接入U盘、键盘、鼠标等设备。常用于服务器初始化、重新写入使用。

⑧：网络接口：RJ45网口，用于服务器音视频流量的输入与输出。

⑨：VGA接口：VGA接口可外接显示器。

⑩：网络接口：SFP+万兆光口，用于服务器音视频流量的输入与输出。

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/475f3a8b183f4b278ea1ca4ce735082a5419.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/5851dda9d301427fa664222f4a9b5ce16721.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/c316d1505baa4b14b2578eb2d2ca0e3c9577.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/4fdc8b3f9cf04d4ead6c18feef94f0839251.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/eca2a752b90745c0b52fc2db153828db5637.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/9799c60a3b804509ba8029c26db4b87e7971.png)
