【产品教程】-基础 2026.08.18 IGS旧综合网关-扩展vlan教程的节目拉流
操作背景：当综合网关的节目拉流口不够同的时候，我们可以加一台交换机，通过交换机拓展WAN口，通过对应虚接口拉流的方式实现多接口节目拉流
一、详细操作步骤
第一部分：拓WAN交换机的配置
第一步：电脑连接配置线连接交换机console口

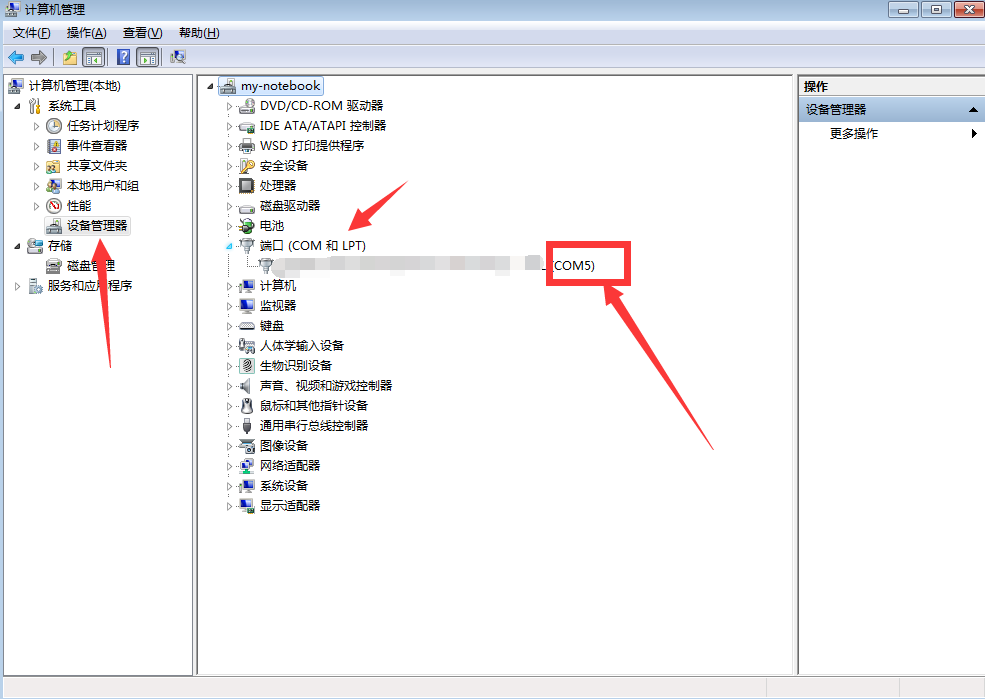

第二步：右键计算机选择管理，在设备管理器查看是哪个COM （以COM5为例）

![](/media/202608/6e72aed7195d4f25bdac751093cf84811110.png)

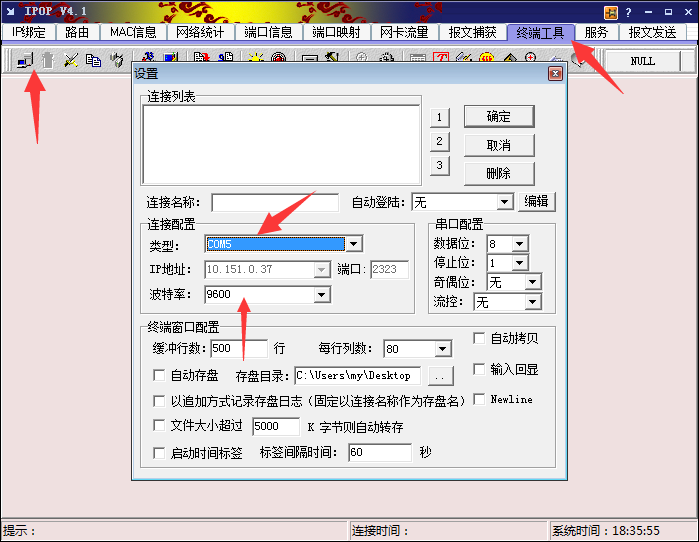

第三步：打开IPOP，选择选择COM5,华为交换机波特率为9600

![](/media/202608/00ec1e1adb7841c295b92f9c8cac0d8f8377.png)
第四步：交换机配置端口VLAN
输入交换机密码进入交换机，按照需求配置VLAN。（以301-324为例）（滑动有代码 ↓ ↓ ）
 vlan batch 301 to 324                       //创建vlan301-324
interface GigabitEthernet0/0/1               //进入GigabitEthernet0/0/1
 port link-type access                    //端口类型修改为access，用于连接光猫等设备
 port default vlan 301                    //把端口加入vlan 301
interface GigabitEthernet0/0/2
 port link-type access
 port default vlan 302
interface GigabitEthernet0/0/3
 port link-type access
 port default vlan 303
interface GigabitEthernet0/0/4
 port link-type access
 port default vlan 304
interface GigabitEthernet0/0/5
 port link-type access
 port default vlan 305
interface GigabitEthernet0/0/6
 port link-type access
 port default vlan 306
interface GigabitEthernet0/0/7
 port link-type access
 port default vlan 307
interface GigabitEthernet0/0/8
 port link-type access
 port default vlan 308
interface GigabitEthernet0/0/9
 port link-type access
 port default vlan 309
interface GigabitEthernet0/0/10
 port link-type access
 port default vlan 310
interface GigabitEthernet0/0/11
 port link-type access
 port default vlan 311
interface GigabitEthernet0/0/12
 port link-type access
 port default vlan 312
interface GigabitEthernet0/0/13
 port link-type access
 port default vlan 313
interface GigabitEthernet0/0/14
 port link-type access
 port default vlan 314
interface GigabitEthernet0/0/15
 port link-type access
 port default vlan 315
interface GigabitEthernet0/0/16
 port link-type access
 port default vlan 316
interface GigabitEthernet0/0/17
 port link-type access
 port default vlan 317
interface GigabitEthernet0/0/18
 port link-type access
 port default vlan 318
interface GigabitEthernet0/0/19
 port link-type access
 port default vlan 319
interface GigabitEthernet0/0/20
 port link-type access
 port default vlan 320
interface GigabitEthernet0/0/21
 port link-type access
 port default vlan 321
interface GigabitEthernet0/0/22
 port link-type access
 port default vlan 322
interface GigabitEthernet0/0/23
 port link-type access
 port default vlan 323
interface GigabitEthernet0/0/24
 port link-type access
 port default vlan 324
interface XGigabitEthernet0/0/1
 port link-type trunk                         //端口类型修改为trunk，用于连接服务器
 undo port trunk allow-pass vlan 1               //不允许带vlan 1标签的数据通过
 port trunk allow-pass vlan 301 to 324             //允许带301-324标签的数据通过
save //保存
第二部分：综合网关的配置部分
第一步：trunk口连接服务器，access口连接运营商光猫

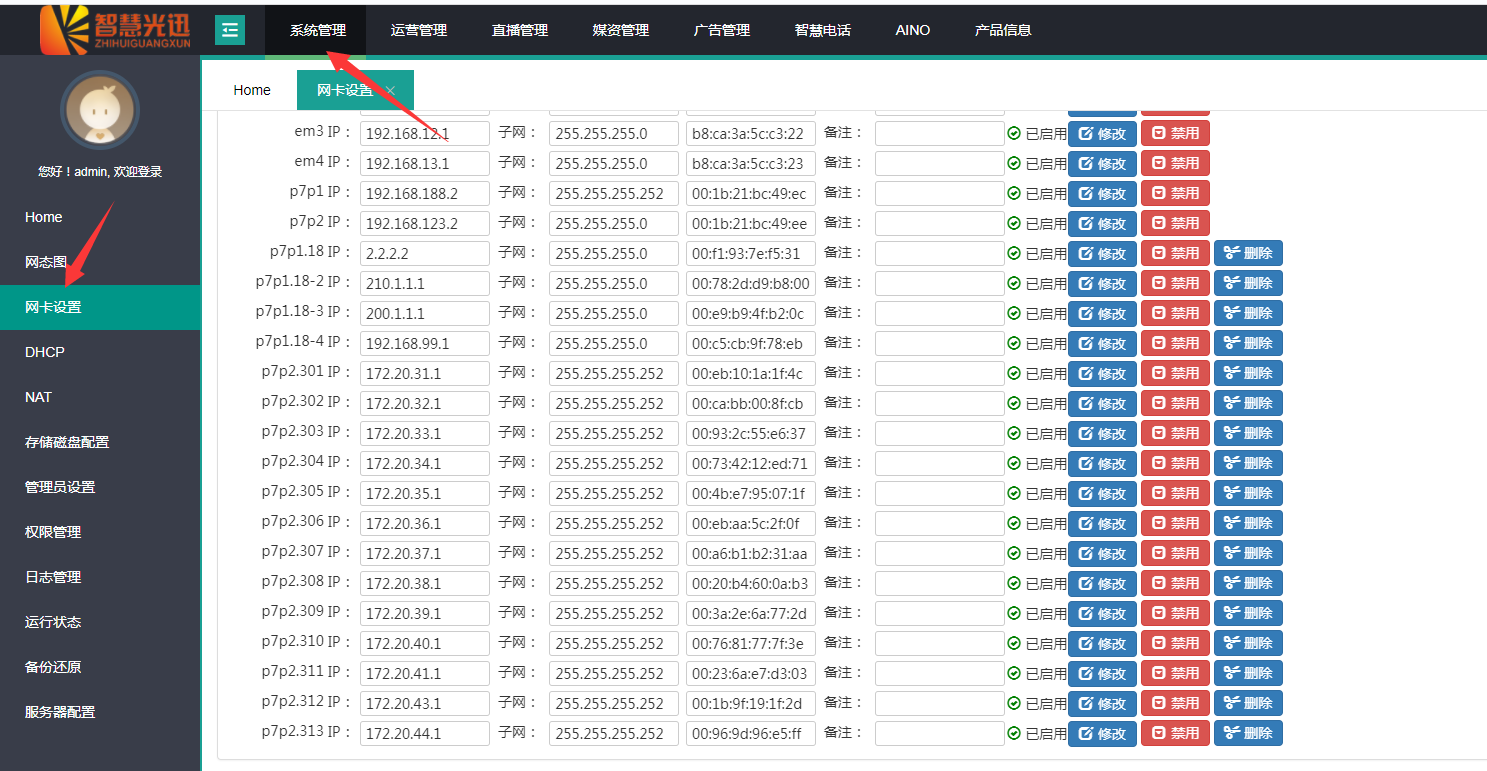

第二步：进入综合网关网页界面，系统管理-网卡设置下

![](/media/202608/ada16e3f26ad4174a441d8441586a0b09147.png)

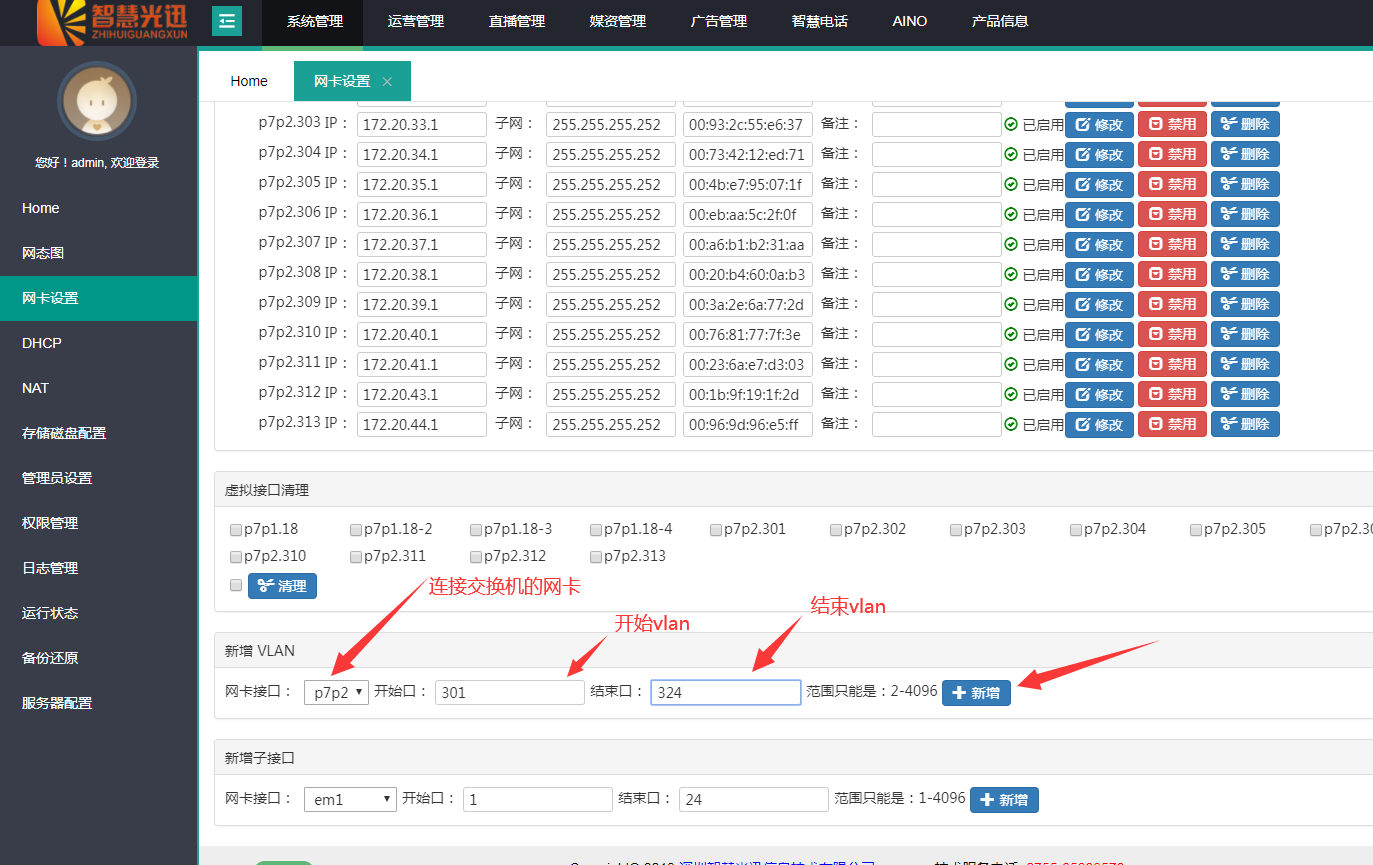

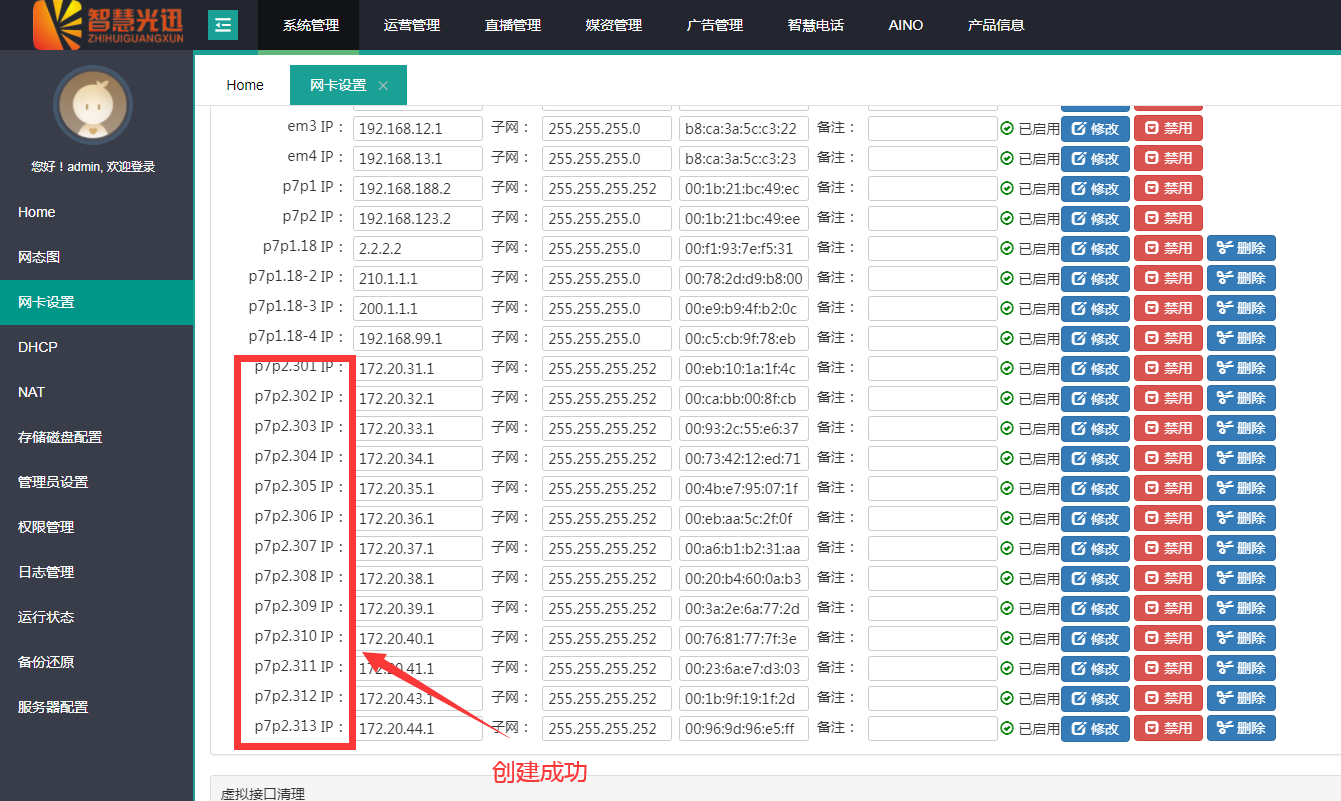

第三步：选择连接交换机的口，创建对应vlan

![](/media/202608/d758b3eba8904f7abe653dccfea4fce95062.png)

![](/media/202608/398636dbefe94fdfbdfa5bccc9b4fa5b4104.png)

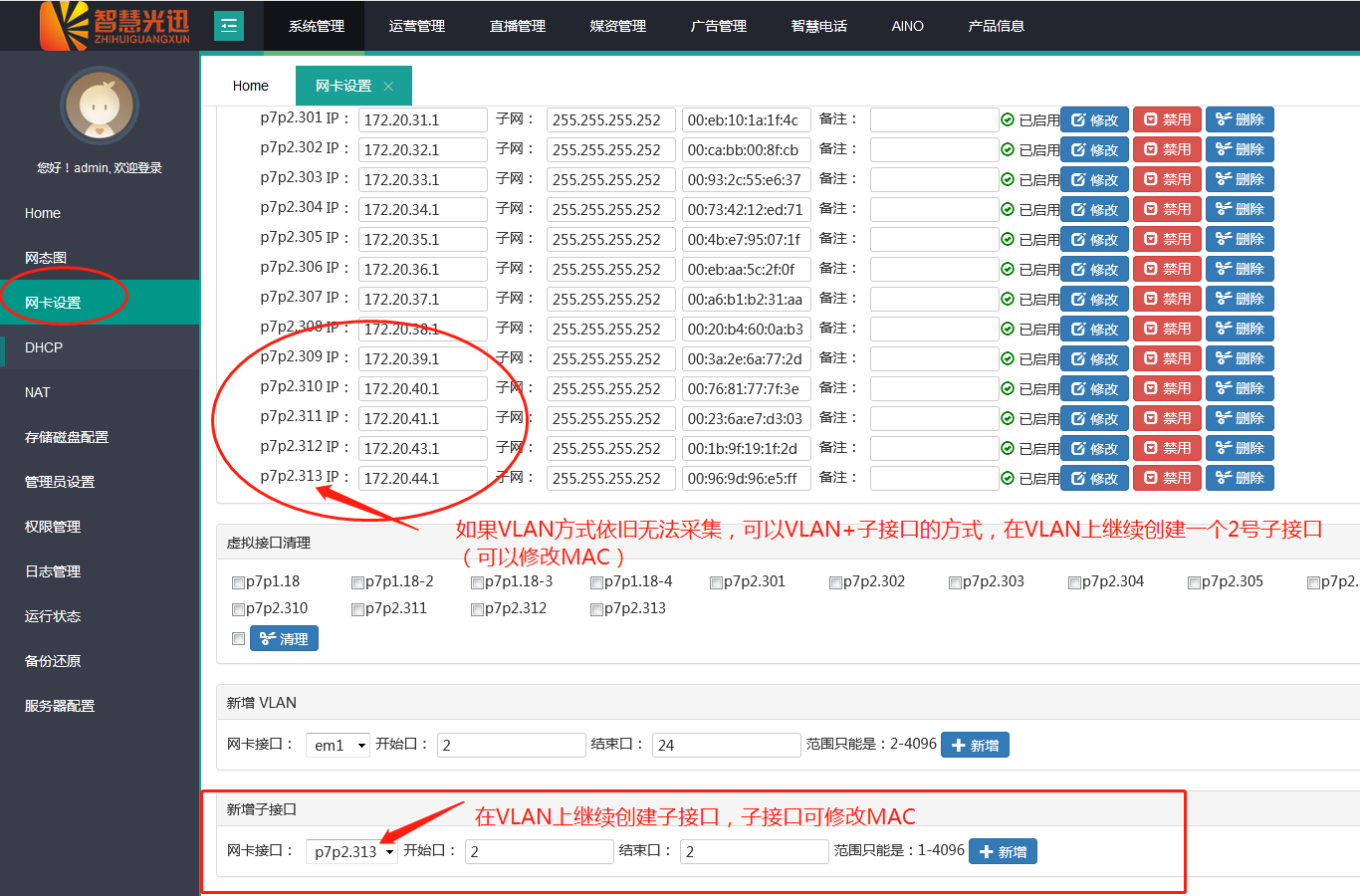

PS：如果VLAN方式无法拉流成功，重启流媒体等均测试的话， 采用VLAN+子接口的方式拉流（在VLAN上创建子接口）

![](/media/202608/6f4fd071bee641d0aab6069845ab7aed7544.png)
第四步：剩下操作请跳转到
第三部分：综合网关节目拉流（组播输入单播输出）
批量导入组播源地址，并设置输入网卡修改拉流
注：（前端卫星接收机、编码器等设备一般均为UDP输出方式）！

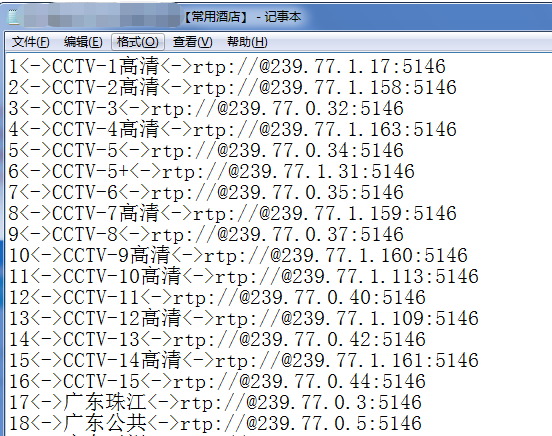

第一步：导入txt文档，制作好的组播格式需求

![](/media/202608/f0bb4c32de1f4698b6af6473b7f1e8489719.png)
第二步：导入成功50个

![](/media/202608/363dfd8713dc467ebafda518a4f9e1791428.png)

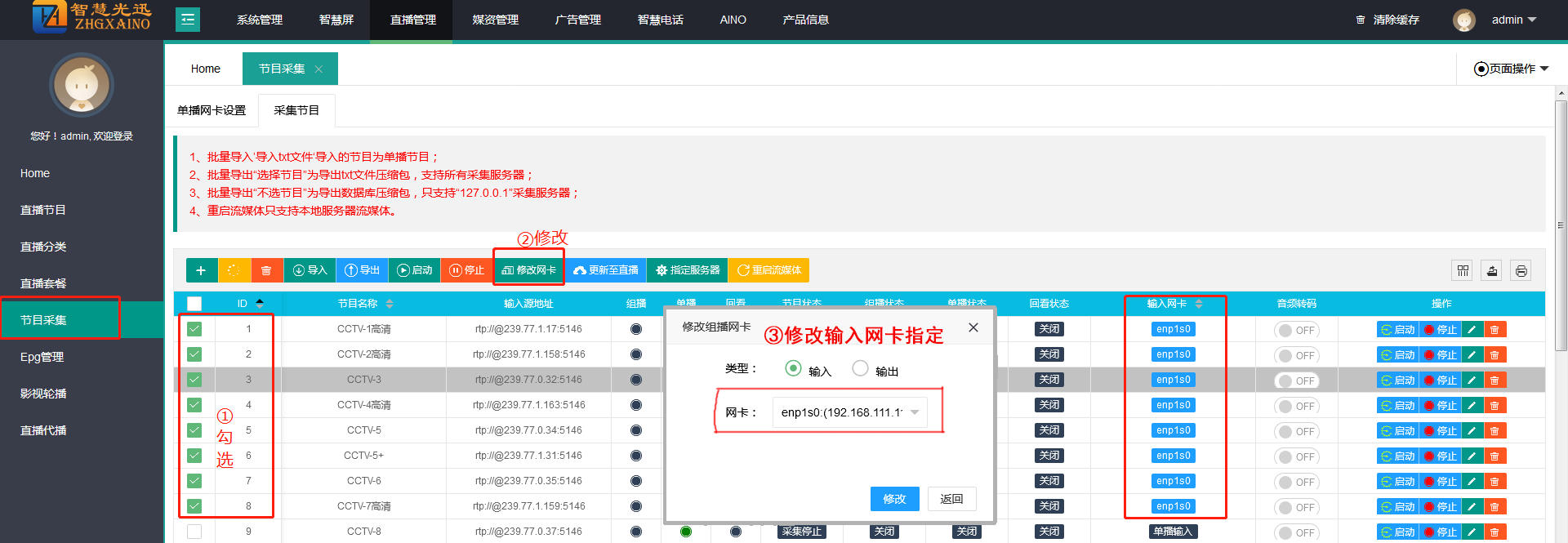

第三步：检测导入后是单播输入方式！切记此时别启动采集，先修改输入网卡！！
PS：先全选节目、批量停止采集

![](/media/202608/25adaaa83bd04c7788d9c4a3074f5ed91722.png)

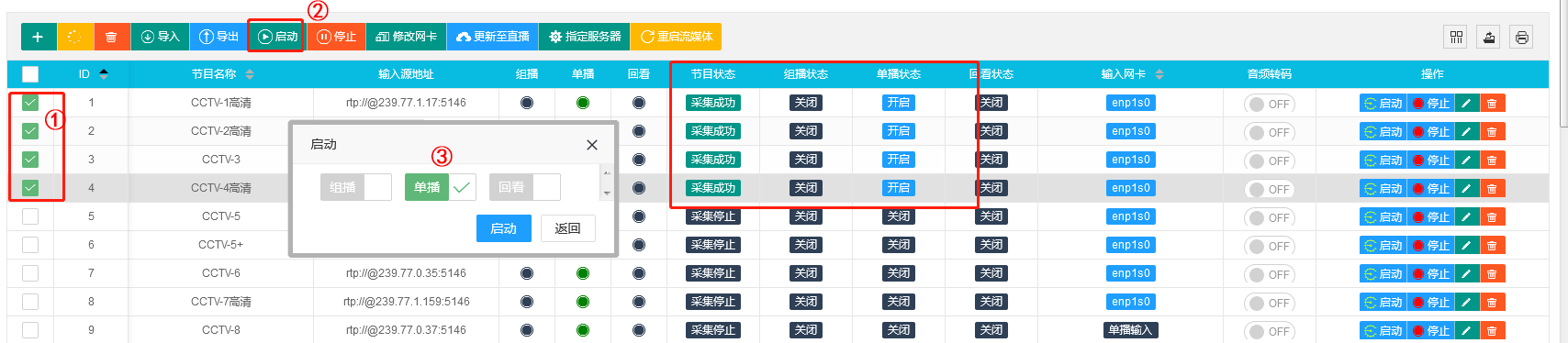

第四步：启动单播输出，组播拉流正常！

![](/media/202608/3b5ec0db28664990a338305611f5ead44824.png)

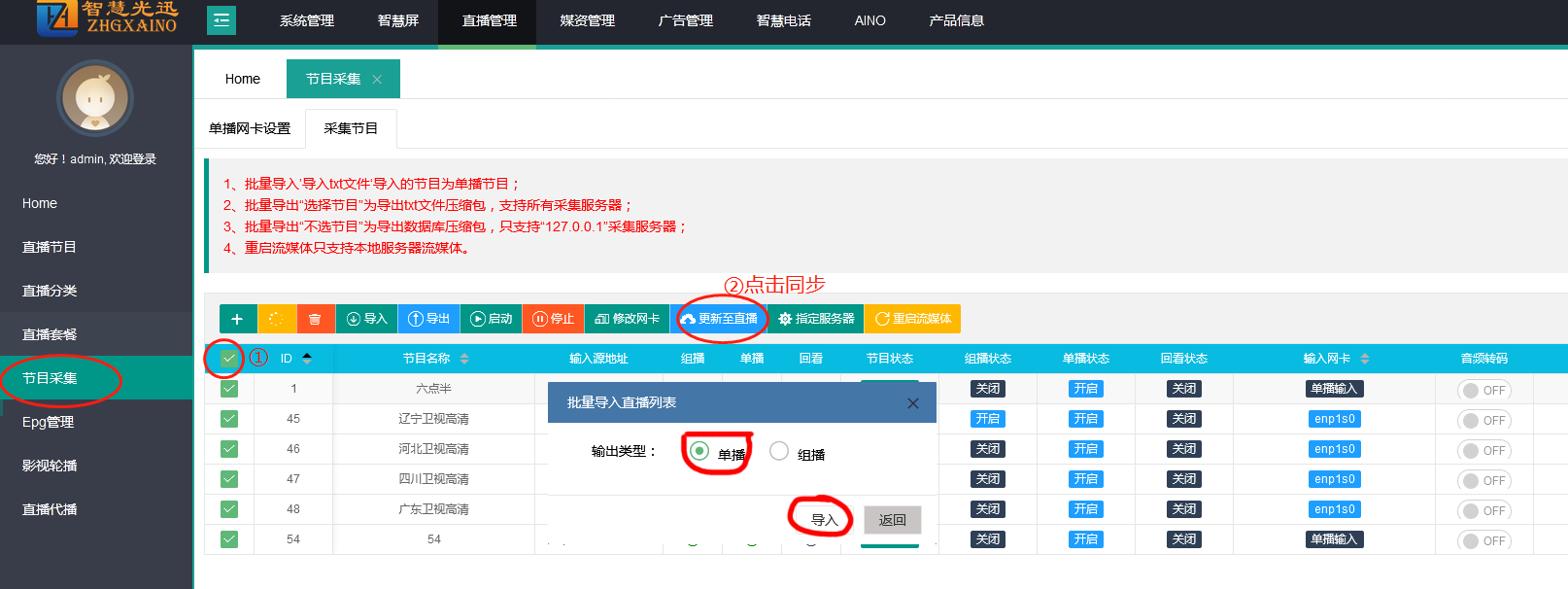

第五步：采集成功后，同步到直播列表

![](/media/202608/2e33241ca52e46d4bfff1e3c99f592715739.png)

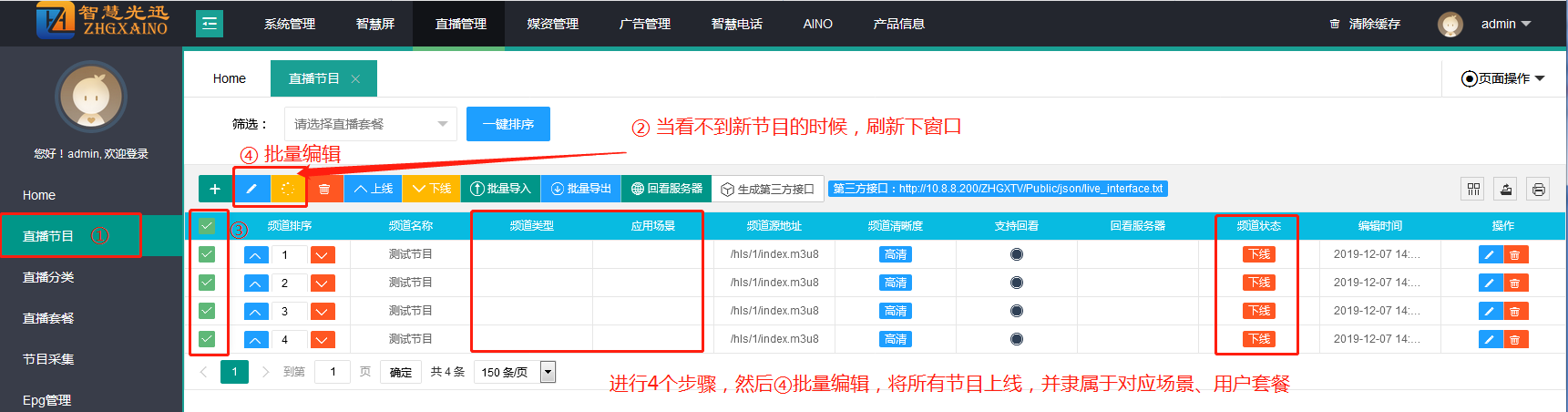

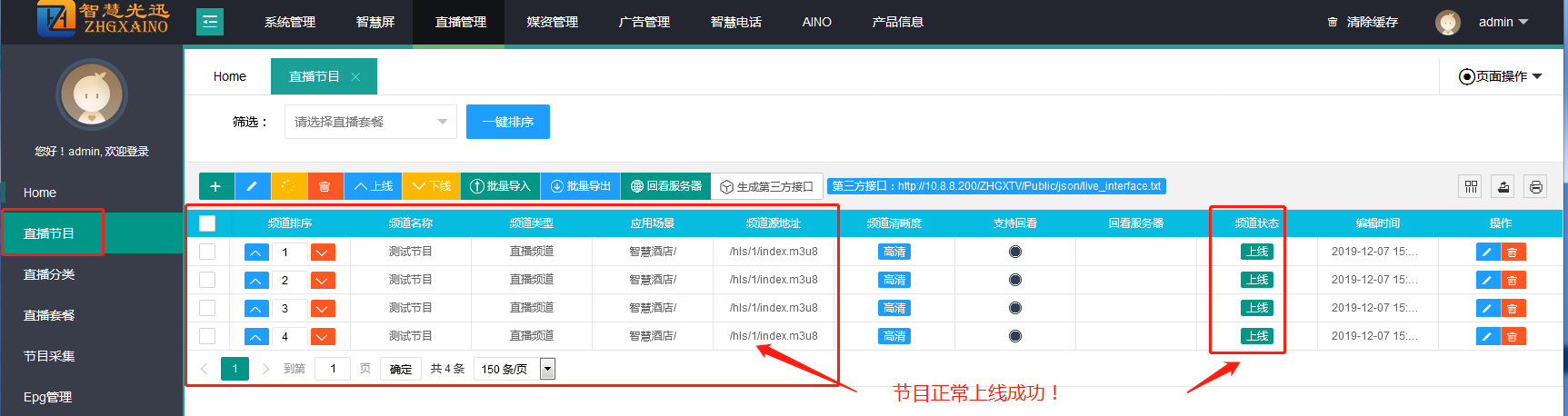

第六步：进入直播节目，刷新节目状态，并将所有节目批量上线

![](/media/202608/b3f75cf3fa64418596c908dd0d0683401277.png)

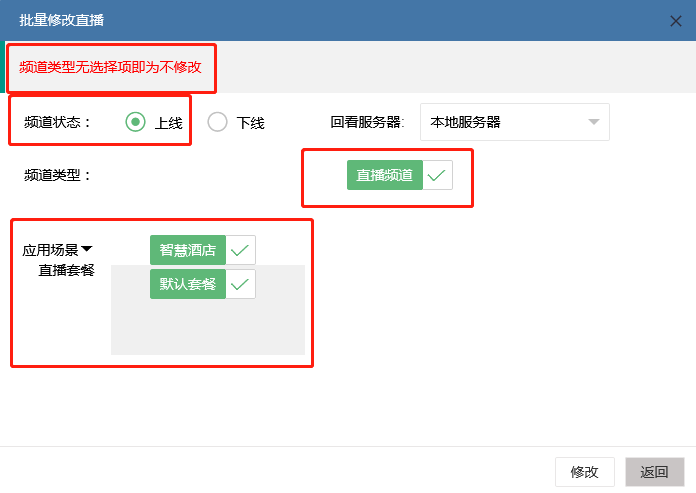

（频道类型无选择项即为不修改频道类型）

![](/media/202608/ee7d627daae849348ba04080ec8894499412.png)

![](/media/202608/cd083375e6a8475d9e2dbd1dc40224a37953.png)
