【产品教程】-基础 2026.08.17 IGS旧综合网关-MR820KK融合LAN猫（教程）
操作背景：调试MR820KK-（EPON版）
一、环境说明
后台环境说明：
当前系统版本： 3.3.9.4
当前内核版本： 3.2.3.4

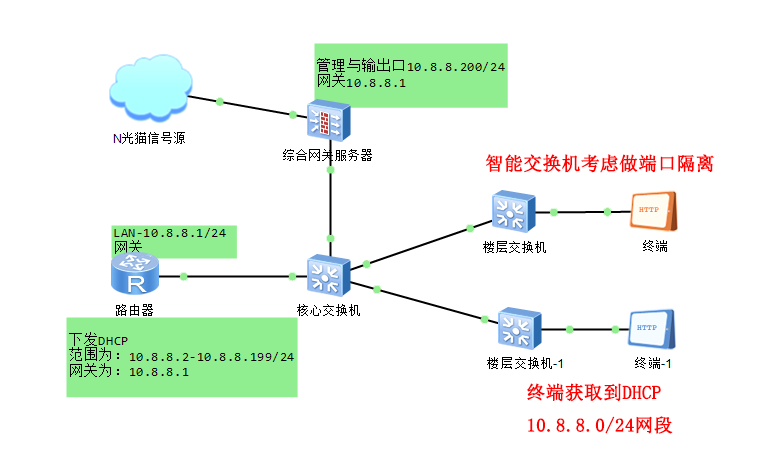

环境组网为-IPTV服务器+楼层交换机+机顶盒融合终端

![](/media/202608/62e033de541141d6b5f9e286b0781b5a7160.png)
光猫调试需求：（仅允许操作修改此2个操作，WIFI-SSID与密码与电话下发，简单容易操作）
1：WiFi业务、调试（每个房间一个光猫，房间统一SSID、统一密码）
2：SIP业务、下发SIP本地号码
二、相关注意事项
● 融合猫下发Wifi，则采用AES模式下发
三、融合LAN猫的WEB界面介绍与讲解参数
① 本地网卡配置静态IP：192.168.1.123/24 ，光猫地址为192.168.1.1

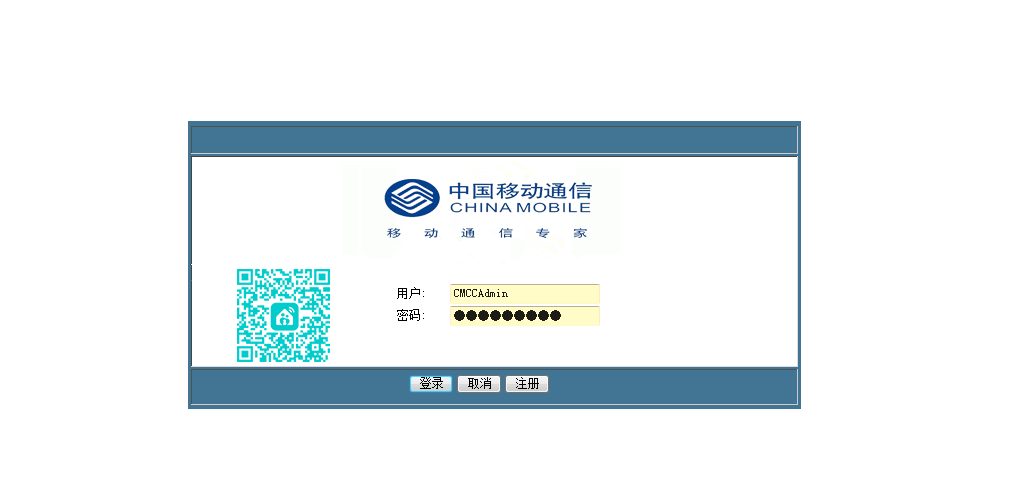

② 融合猫的默认账号密码信息
 账号：CMCCAdmin
    密码：aDm8H%MdA

![](/media/202608/33cae5e2a35a48139d44db8f2c9060581933.png)

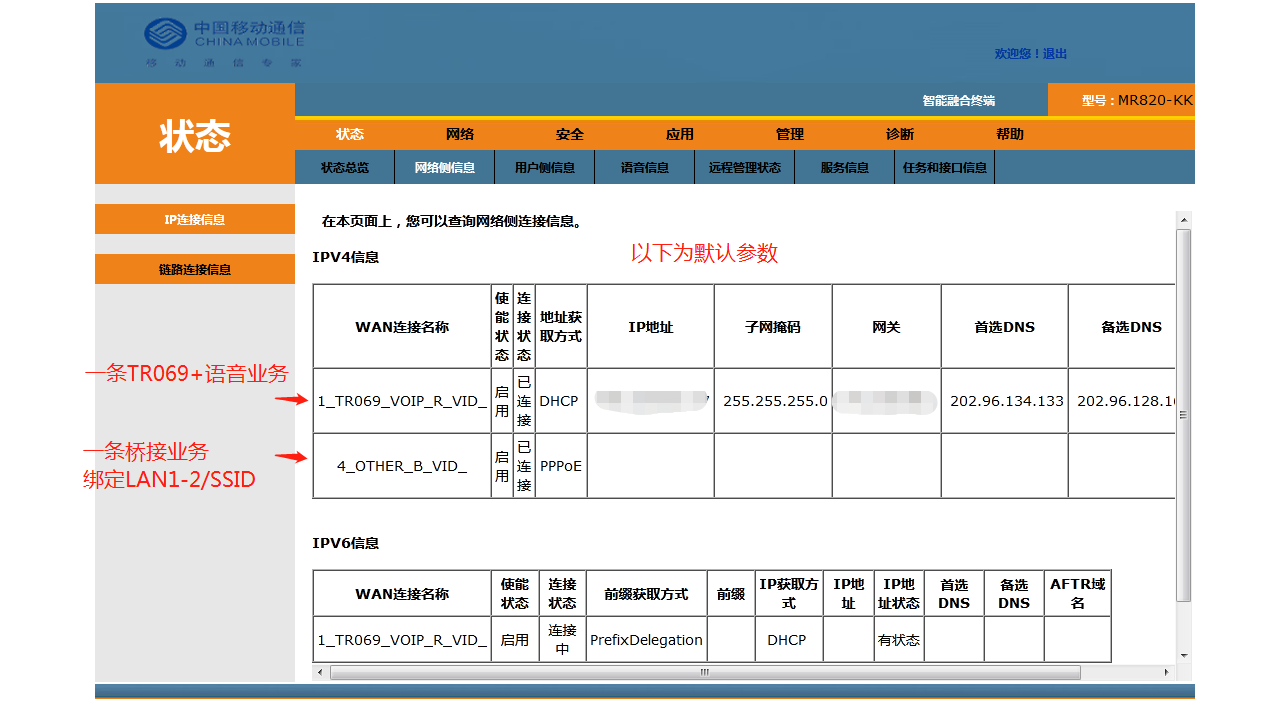

③ 融合猫的默认参数
 有2条业务，一条是TR069+语音（不使能VLAN）
 一条是桥接模式绑定LAN1/LAN2/SSID（不使能VLAN）

![](/media/202608/373309e45d28432d97e7fb79ce593a798248.png)
三、详细操作步骤

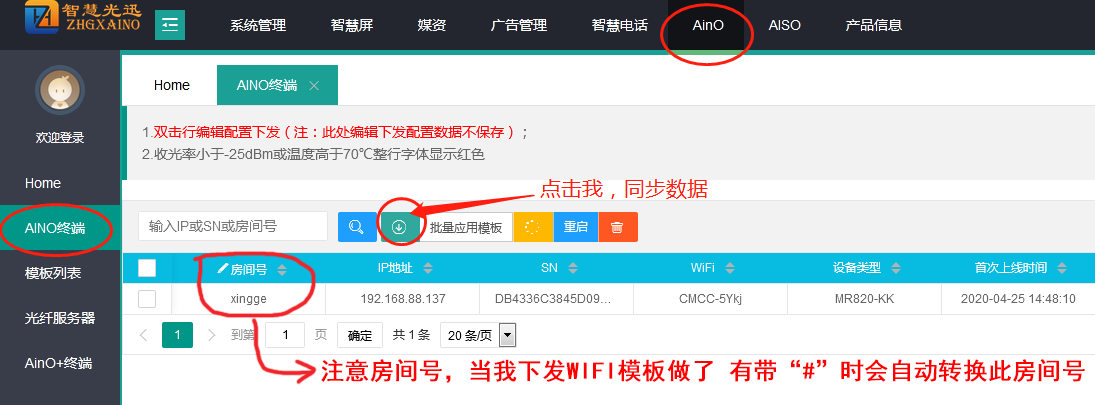

第一步：开始调试环节，先登陆到后台从AINO同步 AINO终端设备（SN序号由本公司提前导入项目设备数据） (内置桥接数据，无需下发光猫WAN配置)

![](/media/202608/6aade4638cc441d8a40b3c902431370d4951.png)

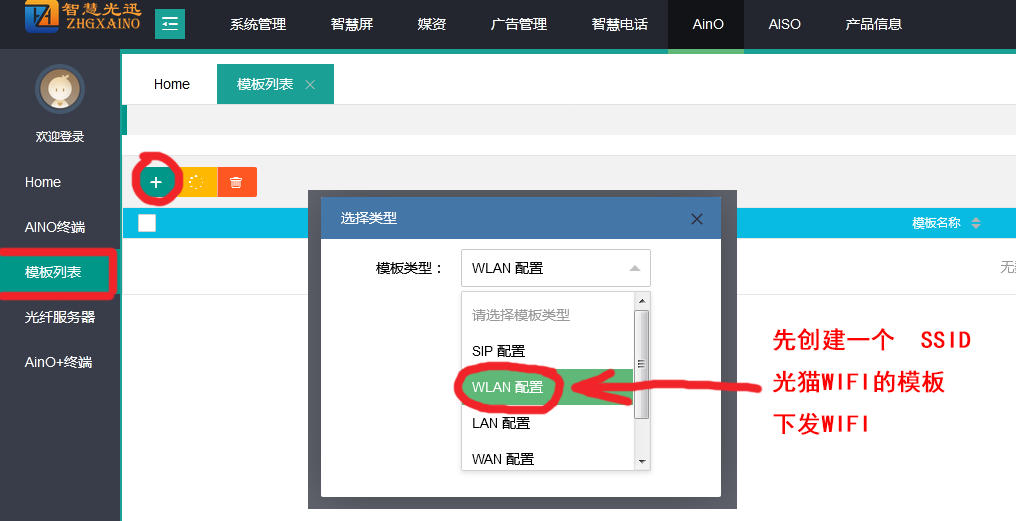

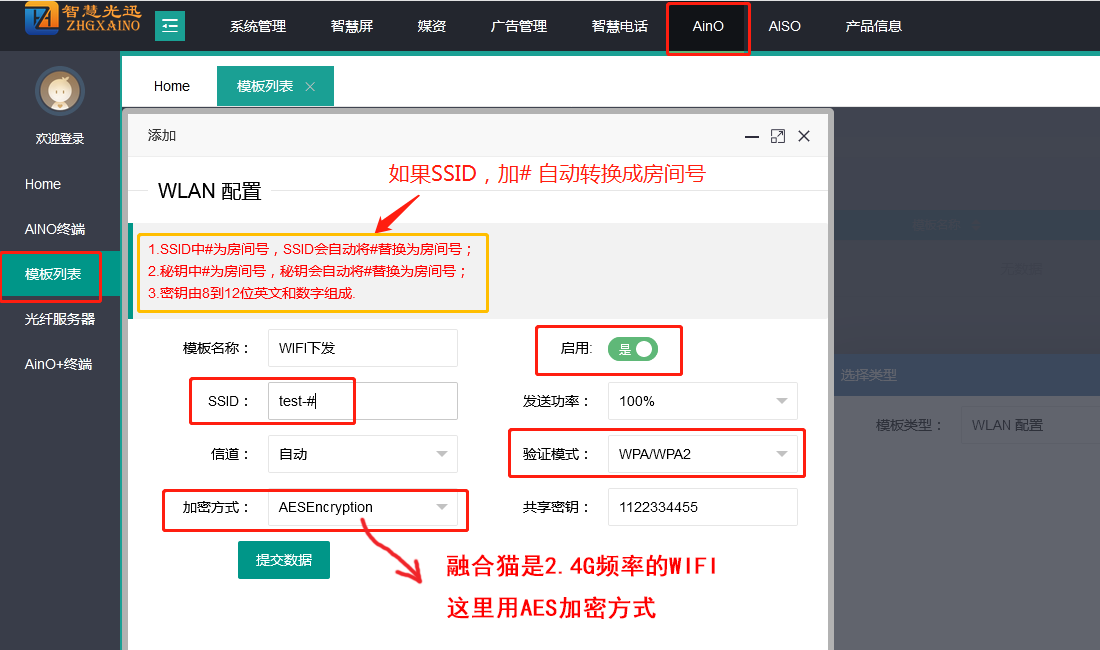

第二步：创建WIFI模板

![](/media/202608/72c6b5c8c31d491ea7ba5139fc274f532083.png)

![](/media/202608/37b45880638f4e9db37ffdec159ed5232062.png)

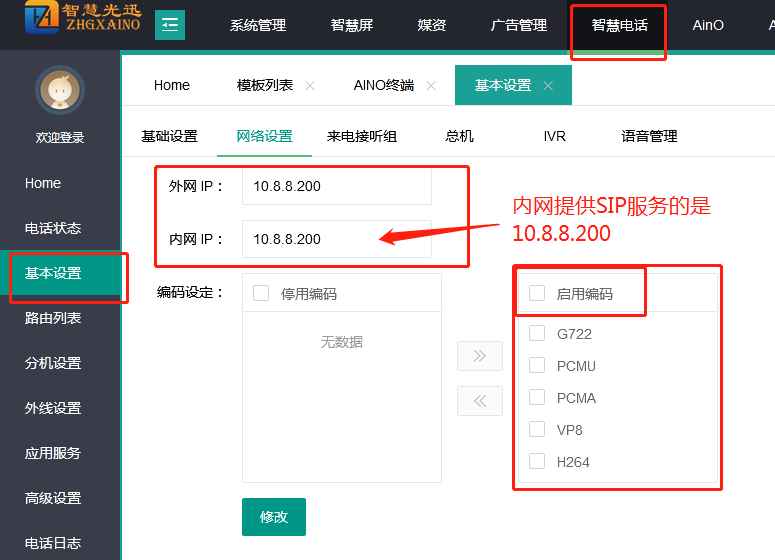

第三步：创建VOIP模板，创建之前先检测VOIP提供内网SIP认证IP为多少？
先检测SIP内网 提供服务的IP是多少，当前设备提供为：10.8.8.200

![](/media/202608/6049434cc77e4e70981a8a3f573456759974.png)

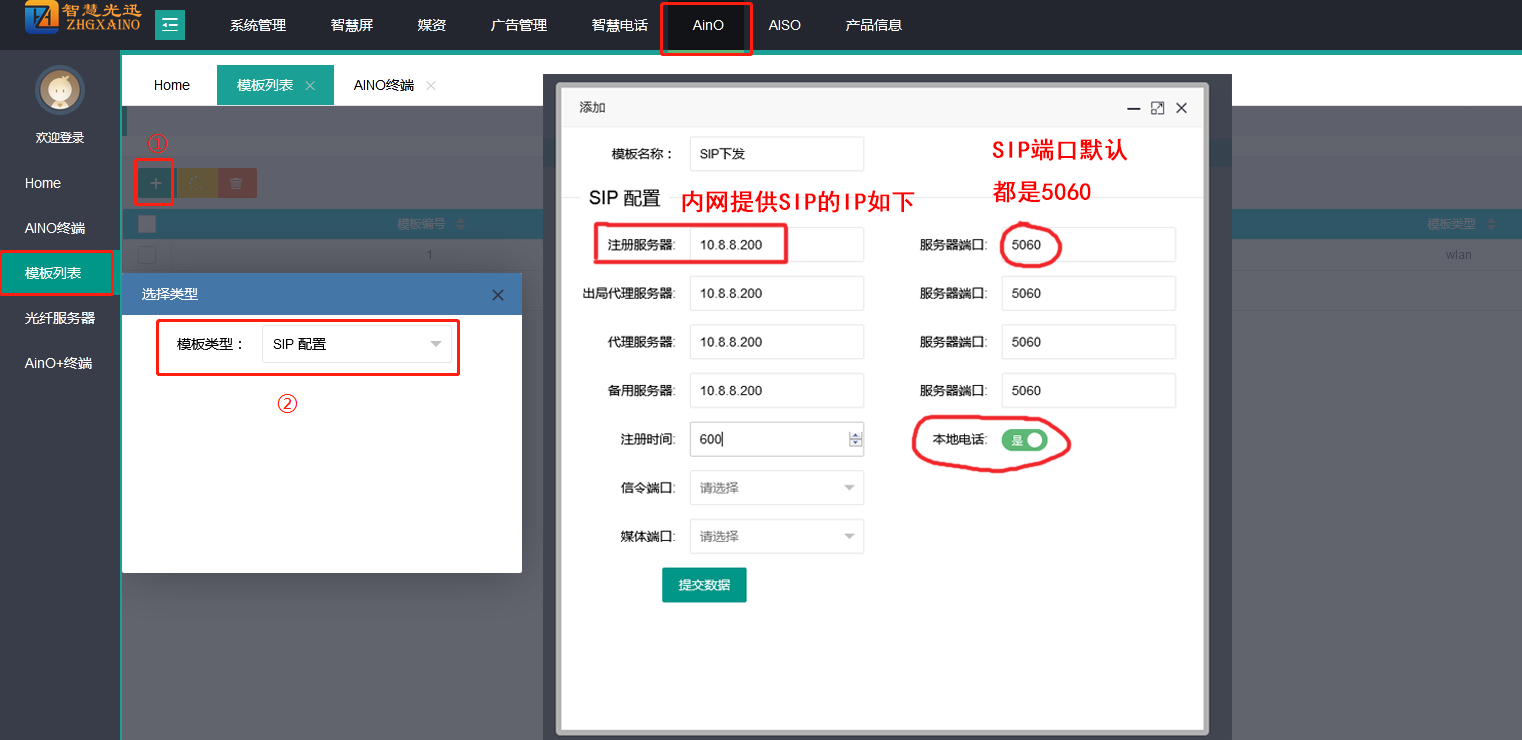

创建VOIP业务，对应填写：10.8.8.200:5060 端口，切记需要勾选 “本地电话”
模板均已创建完成，剩下的是检测下 内网 添加IP分机情况

![](/media/202608/501e1bf585e54bc78dd0608813e395b01475.png)

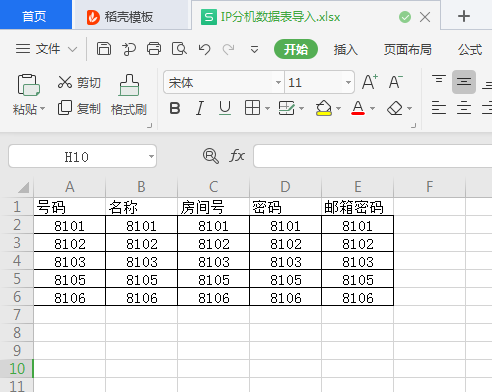

第四步：导入IP分机（需要对应 AINO光猫的房间号，才会对应下发数据）
此项为导入模板，导入模板 在附件提供下载，附件在当前文档最最下方（点击下载）

![](/media/202608/ea0d8688bb324e7186fc7f6dd4d91de19881.png)
批量导入IP分机，然后找到对应我AINO的房间号，号码为：1111 密码为：1111
第五步：重点测试数据下发！！重点测试数据下发

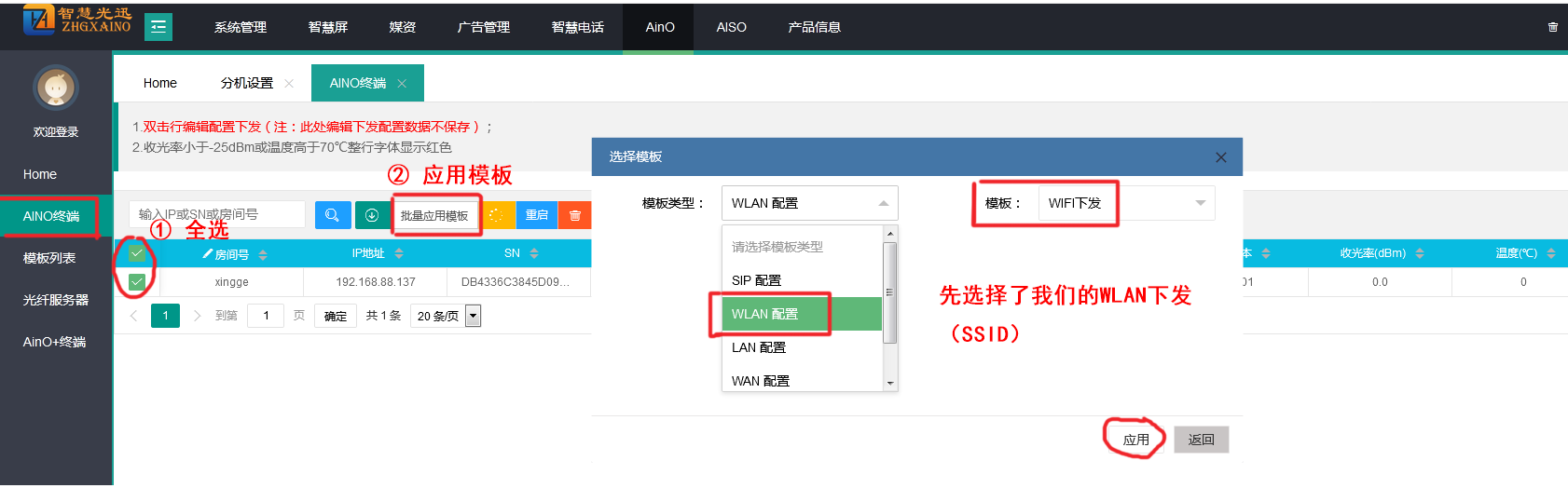

下发数据，SSID

![](/media/202608/9ea52170c4d24b70846f5681d1aa7b8d9167.png)
下发数据，SIP业务

![](/media/202608/84c6ebd5345a4afaba3c608e80916e299811.png)

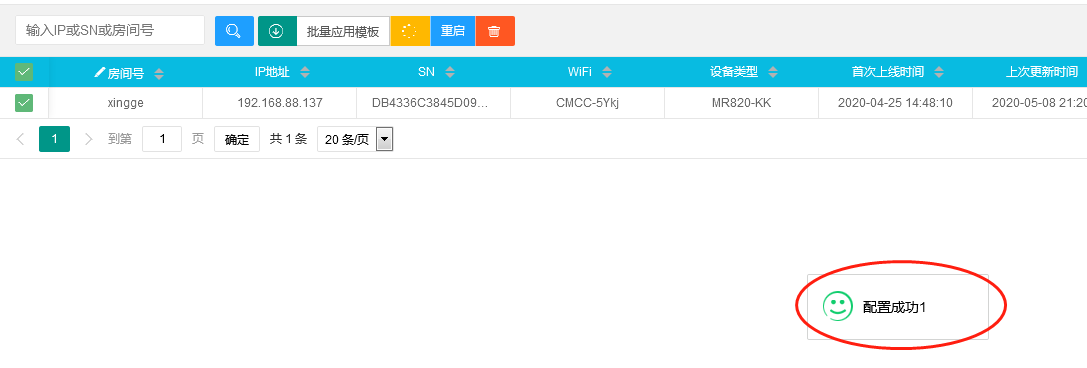

提示下发成功，配置成功，然后准备重启光猫校验数据

![](/media/202608/c24b86494b9d4d50b65c9483e03124fd4173.png)
第六步：准备重启光猫获取最新数据（重启是会马上激活和云端拿数据的方式），若不重启的话就需要光猫内置的等待时间自动同步

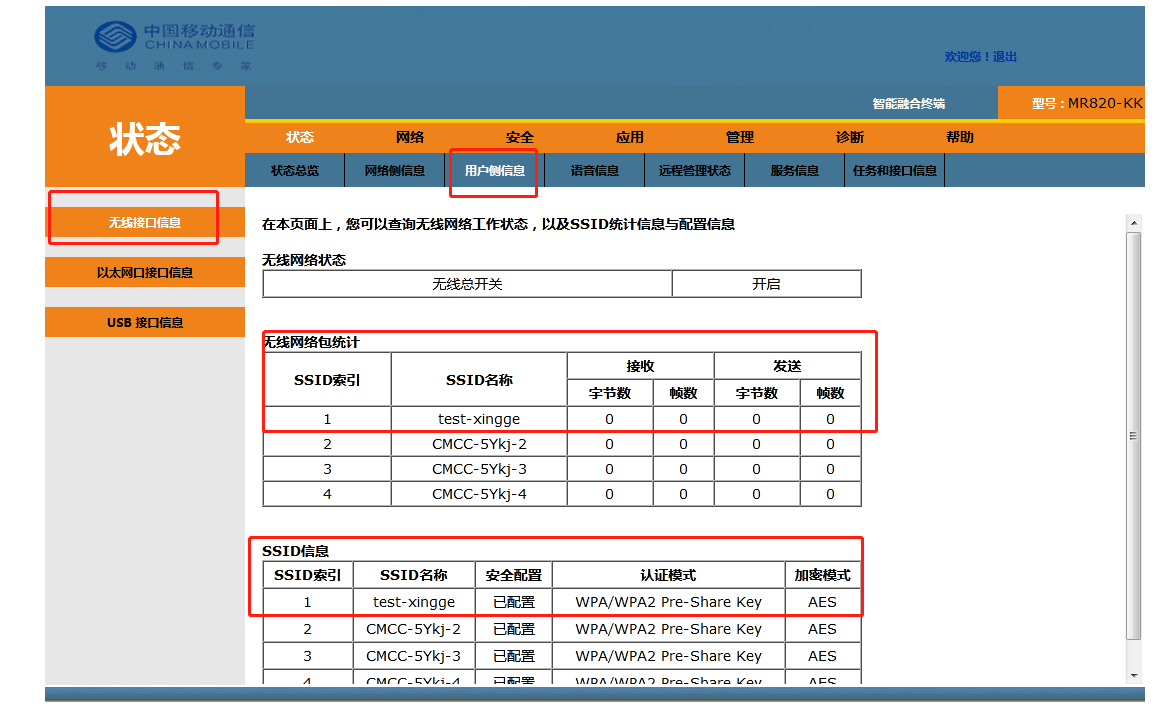

数据检测，登陆光猫后，检测WIFI已经正常下发成功

![](/media/202608/9c8380558ec047648d9419f0acebc2218563.png)

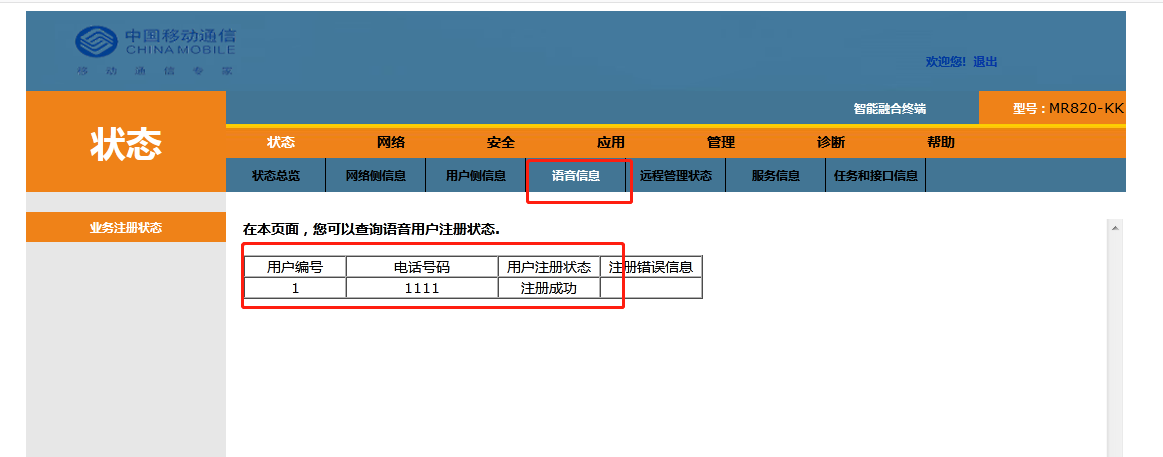

数据检测，登陆光猫后，检测SIP业务电话号码是否1111，符合正常下发，注册成功

![](/media/202608/cc1d54261d8a480bbe4567071ba319312675.png)
