多业务综合网关硬件说明

设备型号：ZH-H100（Ultra）

设备参数：多业务综合网关（质保3年）

8*10/100/1000M电口

2*USB3.0接口

1*CONSOLE接口

19寸1U机架式

功耗<30瓦

内置电源 100-240V AC50/60Hz

产品尺寸：430x300x45mm

产品重量：3.25kg

工作温度:-10℃～65℃

产品外观及硬件规格说明：

![](/media/202607/94d238a252fe4ae9bb5e13e8fde802117202.png)

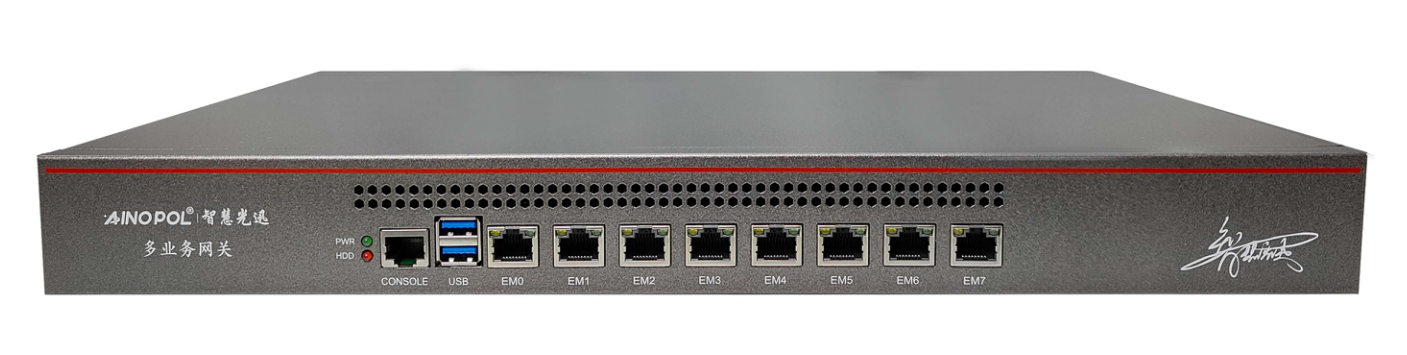

图1 ZH-H100（Ultra）产品正面
![](/media/202607/1fbabac695de4303817fc0830ef7405e4174.png)

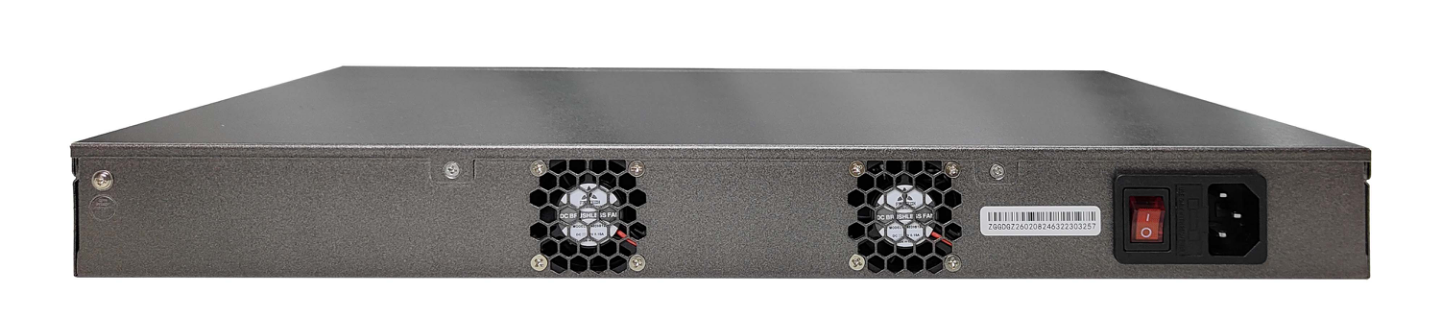

图2 ZH-H100（Ultra）产品背面

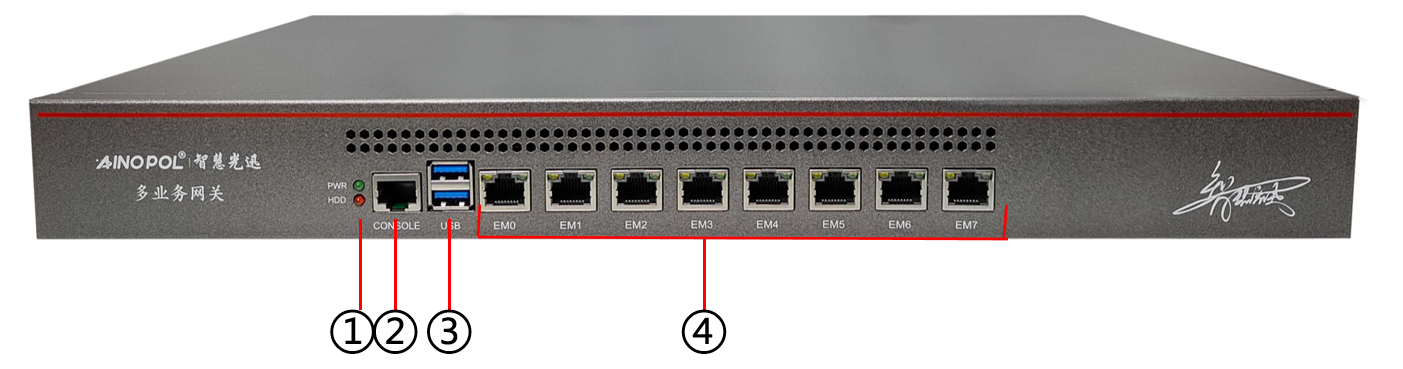

1、接口说明

![](/media/202607/0ccee28c3fb44969806deafdf00c81b34999.png)

①：PWR指示灯（绿）：设备电源指示灯，系统启动时闪烁，正常运行时定住。
HDD指示灯（红）：设备硬盘指示灯，闪烁则代表在读写数据。

②：CONSOLE接口：是一种典型的配置接口，用于服务器后台命令行管理。通过使用Console线直接连接至计算机的串口。

③USB3.0接口：可接入U盘、键盘、鼠标等设备。常用于服务器初始化、重新写入使用。

④：EM0-EM7接口：RJ45网口，用于服务器音视频流量的输入与输出。

![](/media/202607/bbe544258e274c2ab714633f7e31bd078186.png)

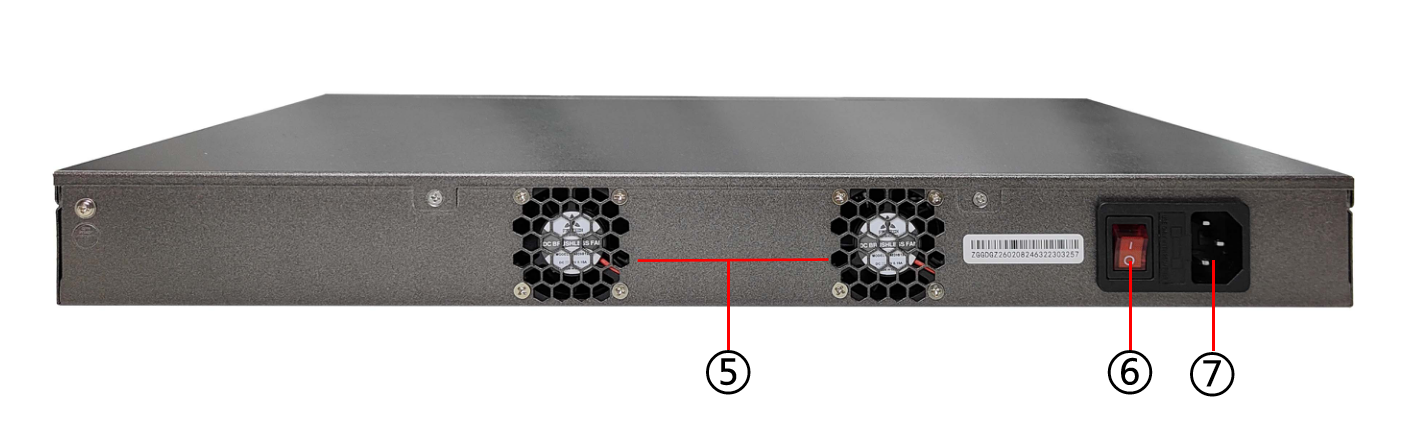

⑤：风扇：用于服务器散热

⑥：电源开关

⑥：电源接口：需接入AC 100-240V AC50/60Hz

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202607/43e34e3fa3f6499ab15cecc60ee2ac7f8006.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202607/31245dbb5c6540bca1b3ce6b3be76a5a4991.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202607/a22f47d818a046c893f6e0ff8cbd422a1742.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202607/595deb3bbfbc4fd6a55e0edaed33980d7301.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202607/12ac83f8f5a64eb4afb794d23563b30f9864.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202607/c73d04f826f4402b8ab295009120e4eb5433.png)

ZH-H100（Ultra）硬件规格及安装说明
