多业务综合网关硬件说明

设备型号：ZH-H100

设备参数：6\*10/100/1000M电口

2\*USB3.0接口

1\*CONSOLE接口

19寸1.5U机架式

功耗<30瓦

内置电源 100-240V AC50/60Hz

产品尺寸：430x400x65mm

产品重量：5.35kg

工作温度:-10℃～65℃

产品外观及硬件规格说明：

![](/media/202603/cc04586072fb49598c811a04c8e2b31c4435.png)

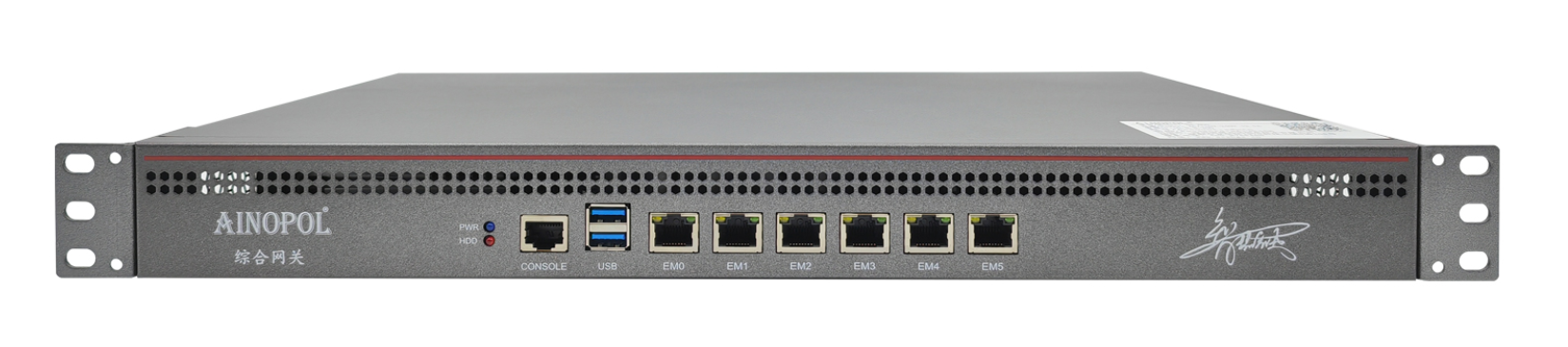

图1 ZH-H100产品正面

![](/media/202603/3c466cee8ea94fbe8612e57c078fca4a9828.png)

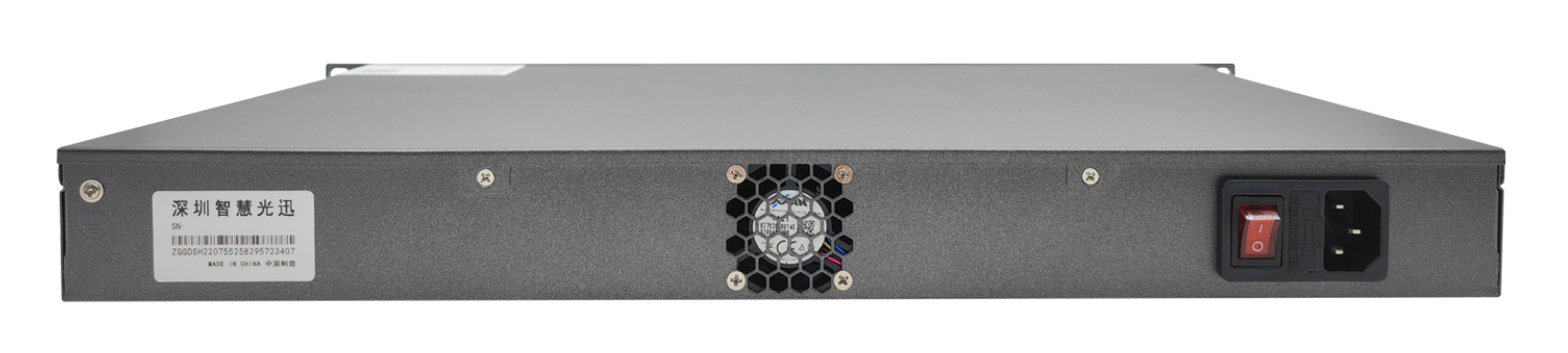

图2 ZH-H100产品背面

1、接口说明

![](/media/202603/9ba30a2a8a8d4f41a5c1fd2d6b9463d49846.png)

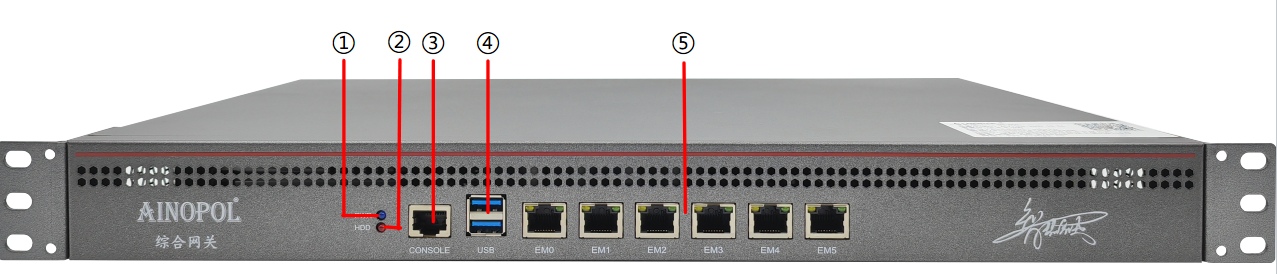

①：PWR指示灯（蓝）：设备电源指示灯，系统启动时闪烁，正常运行时定住。

②：HDD指示灯（红）：设备硬盘指示灯，闪烁则代表在读写数据。

③：CONSOLE接口：是一种典型的配置接口，用于服务器后台命令行管理。通过使用Console线直接连接至计算机的串口。
④：USB3.0接口：可接入U盘、键盘、鼠标等设备。常用于服务器初始化、重新写入使用。

⑤：EM0-EM5接口：RJ45网口，用于服务器音视频流量的输入与输出。

![](/media/202603/48c38219b0f340759ae9f2db7981e3b81497.png)

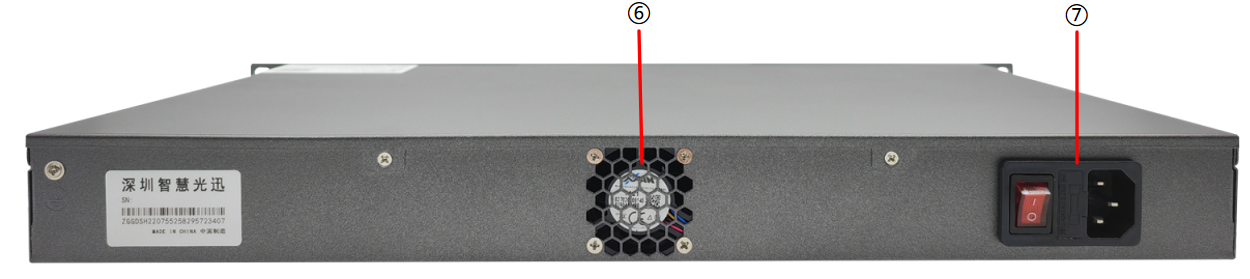

⑥：风扇：用于服务器散热

⑦：电源接口：需接入AC 220V 电源。

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/2bf0d2dc74b047f5af2c50cdcfca20c63271.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/3d1842cb05a744a5a312821e636108656938.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/5050ea616f524e1e8870cf0b52f412206430.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/d891d8d8e27b4cbfa894838bef6a74f55961.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/ff6df7b2a4304706b64f7b7a85f45e728228.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/e0597af0d8234b1f865b41877cb243b56342.png)

ZH-H100硬件规格及安装说明
