多业务综合网关硬件说明

设备型号：ZH-A50

设备参数：多业务综合网关（质保3年）

6\*10/100/1000/2500M电口

2\*USB2.0接口

1\*CONSOLE接口

19寸1U机架式

功耗<30瓦

内置电源 100-240V AC50/60Hz

产品尺寸：430x300x45mm

产品重量：3.25kg

工作温度:-10℃～65℃

产品外观及硬件规格说明：

![](/media/202603/a7bd795ca5994e249a928d6eb6713dfa5803.png)

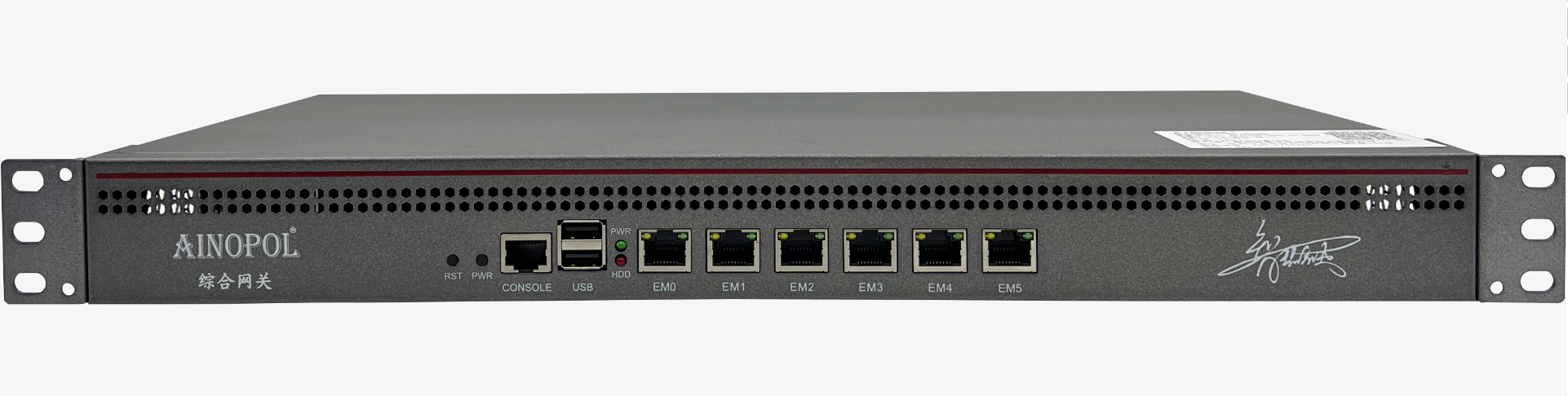

图1 ZH-A50产品正面

![](/media/202603/6d66581b367a4109bd56a2e85952ea9e1718.png)

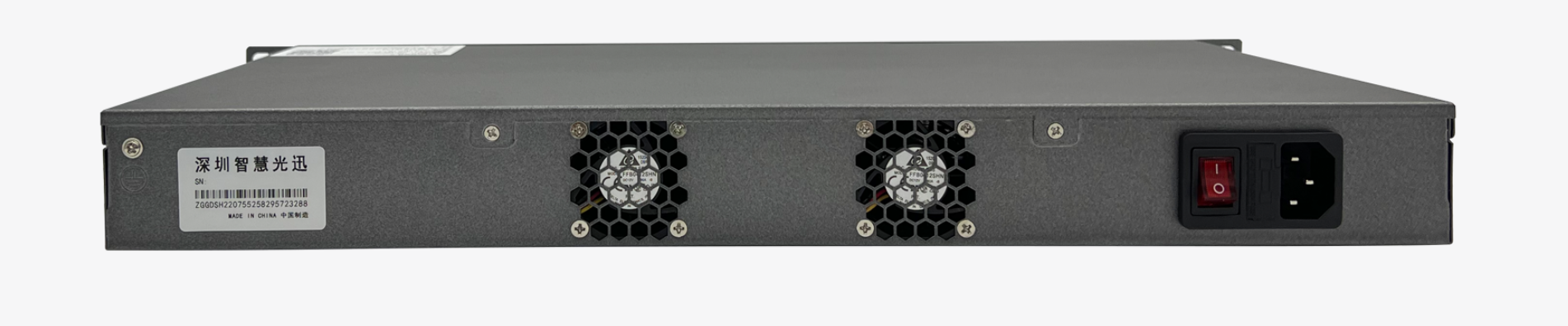

图2 ZH-A50产品背面

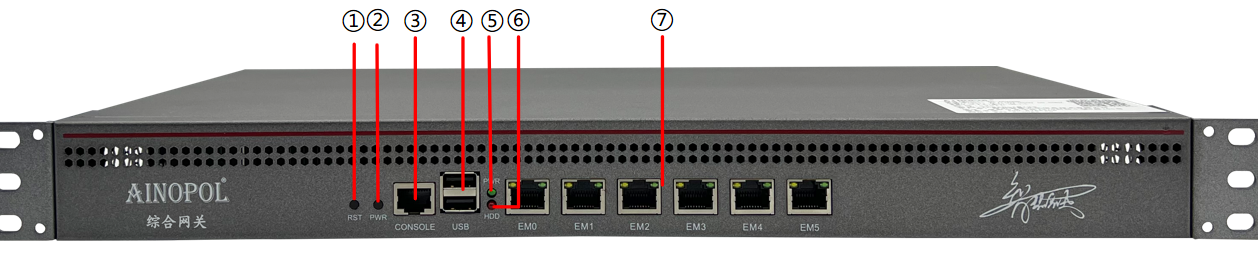

1、接口说明

![](/media/202603/9c2c6efdcf9d48fda82bfbbba36a9fcf9273.png)

①：RST键：复位键

②：PWR键：电源键

③：CONSOLE接口：是一种典型的配置接口，用于服务器后台命令行管理。通过使用Console线直接连接至计算机的串口。
④：USB3.0接口：可接入U盘、键盘、鼠标等设备。常用于服务器初始化、重新写入使用。

⑤：PWR指示灯（蓝）：设备电源指示灯，系统启动时闪烁，正常运行时定住。

⑥：HDD指示灯（红）：设备硬盘指示灯，闪烁则代表在读写数据。

⑦：EM0-EM5接口：RJ45网口，用于服务器音视频流量的输入与输出。

![](/media/202603/772a78fede1a4e91ba945c073df420b48723.png)

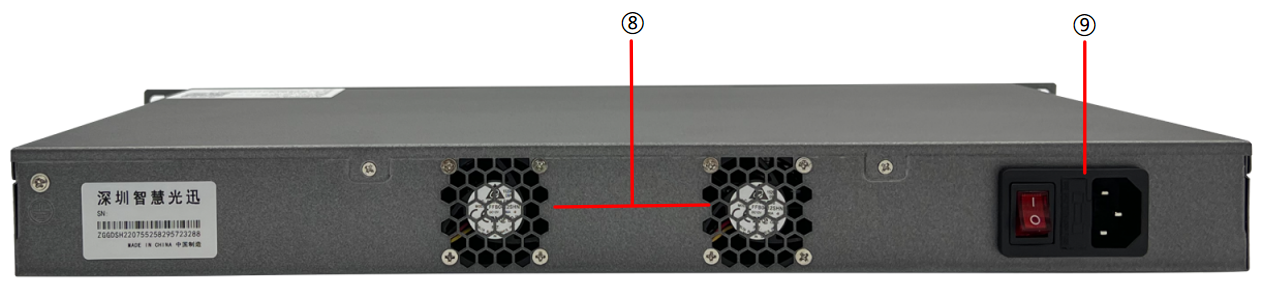

⑧：风扇：用于服务器散热

⑨：电源接口：需接入AC 220V 电源。

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/1ed4eede5a214da19289576ec423c6987603.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/26e5df6a60f247adbaca30c921d802235355.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/7b6ecc247f544dc899a5164cb75daf893875.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/402a84e871a647979a621dd9b00bc0b56658.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/500817dbff52416f997d7e4185fcc6bc3328.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/dde7821c5bfb4b41b549cd7275b756f72910.png)

ZH-A50硬件规格及安装说明
