【产品教程】-基础 2026.08.17 IGS旧综合网关-HG2101和HG2201融合PON猫（教程）
操作背景：调试HG2101/2201（EPON版）
一、环境说明
后台环境说明：
当前系统版本： 3.3.9.4
当前内核版本： 3.2.3.4

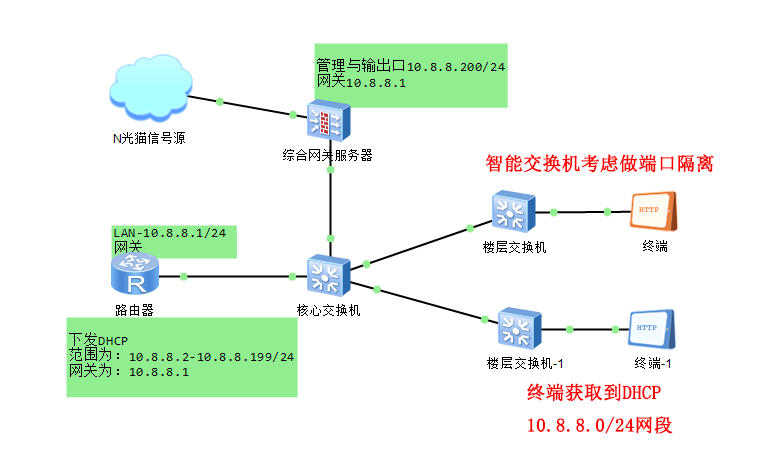

环境组网为-IPTV服务器+智慧4E（OLT）+PON融合终端

![](/media/202608/bb33159815eb49e4ace442395c62d4c61745.png)
光猫调试需求：（仅允许操作修改此2个操作，WIFI-SSID与密码与电话下发，简单容易操作，切记请勿下发WAN配置，LAN-1 仅做管理使用）
1：WiFi业务、调试（每个房间一个光猫，房间统一SSID、统一密码）
2：SIP业务、下发SIP本地号码
二、融合PON猫的WEB界面介绍与讲解参数
① 本地网卡配置静态IP：192.168.1.123/24 ，光猫地址为192.168.1.1
② 融合猫的默认账号密码信息
账号：CMCCAdmin
    密码：aDm8H%MdA

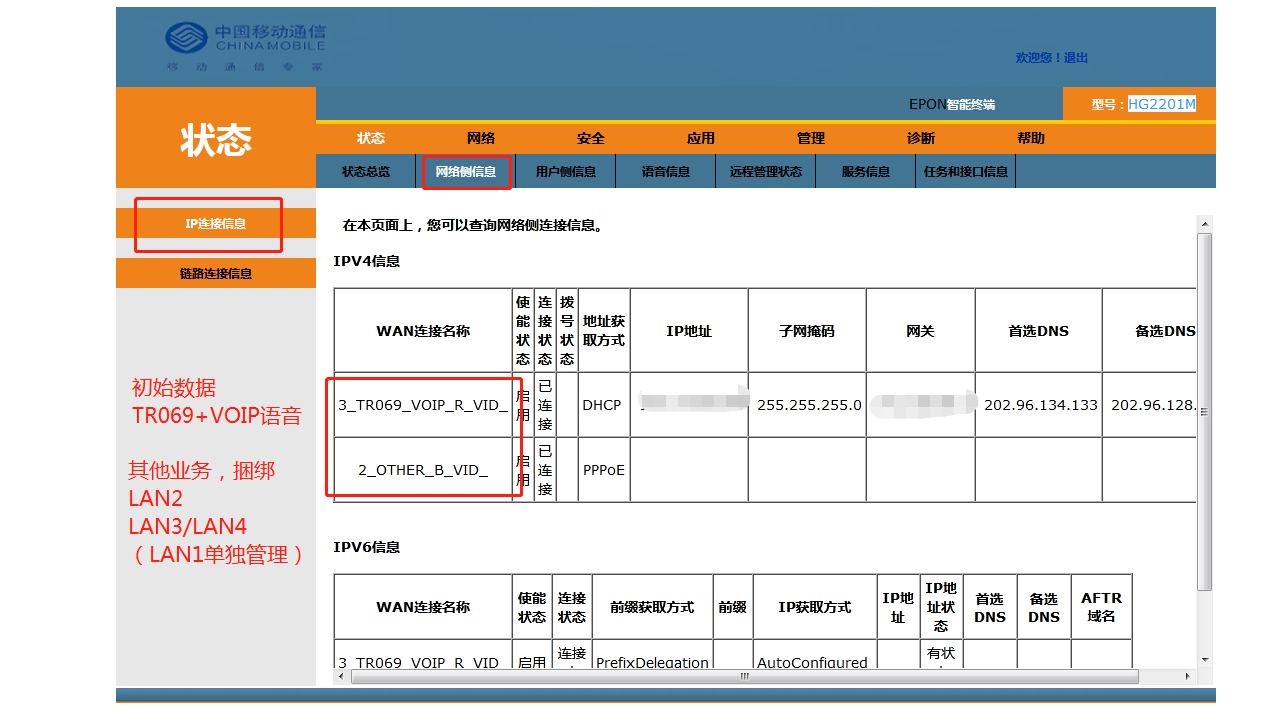

③ 融合猫默认参数
有2条业务，一条是TR069+语音（不使能VLAN）
一条是桥接模式绑定LAN2/LAN3/LAN4（TV）/SSID1/SSID2（不使能VLAN）

![](/media/202608/9b69244aa5024e36b61a1233d89f11321962.png)
三、详细操作步骤

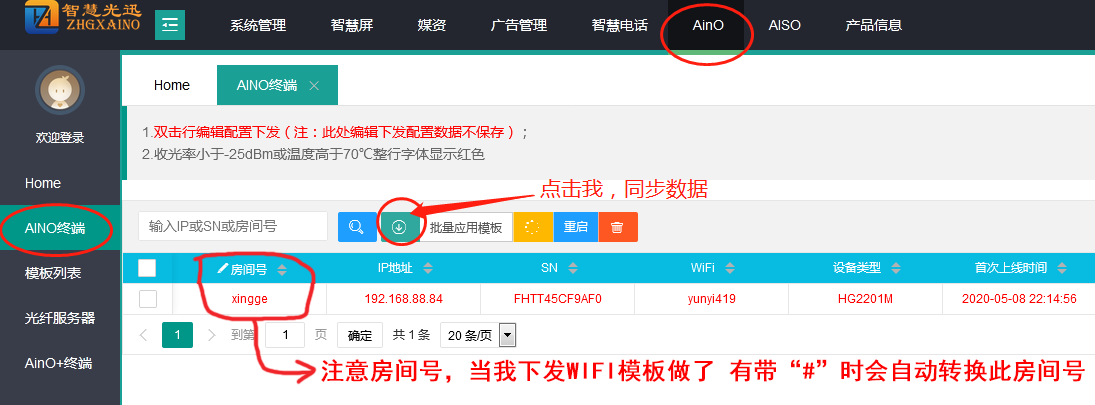

第一步：开始调试环节，先登陆到后台从AINO同步 AINO终端设备（SN序号由本公司提前导入项目设备数据） (内置桥接数据，无需下发光猫WAN配置)

![](/media/202608/120dac3401f64d32a77e2c24662a6e367154.png)
第二步：创建模板

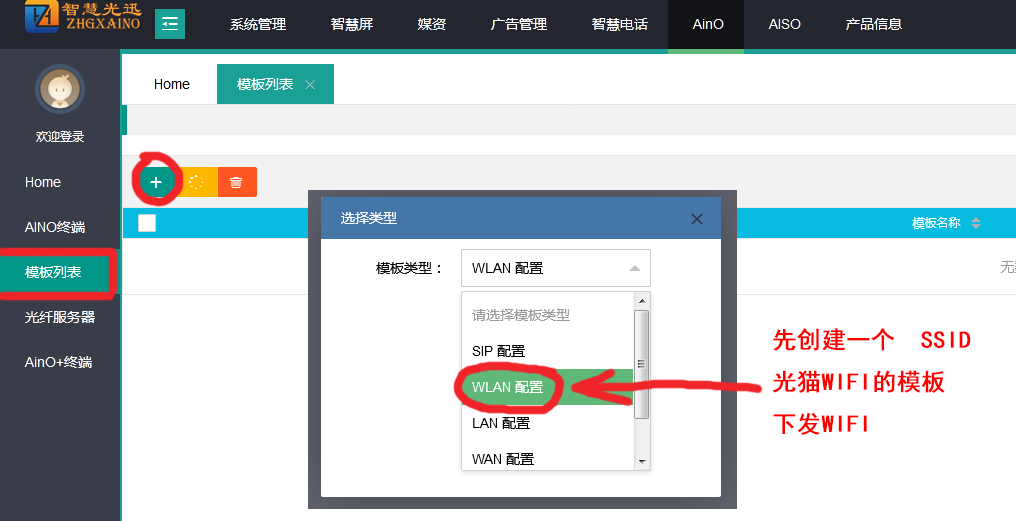

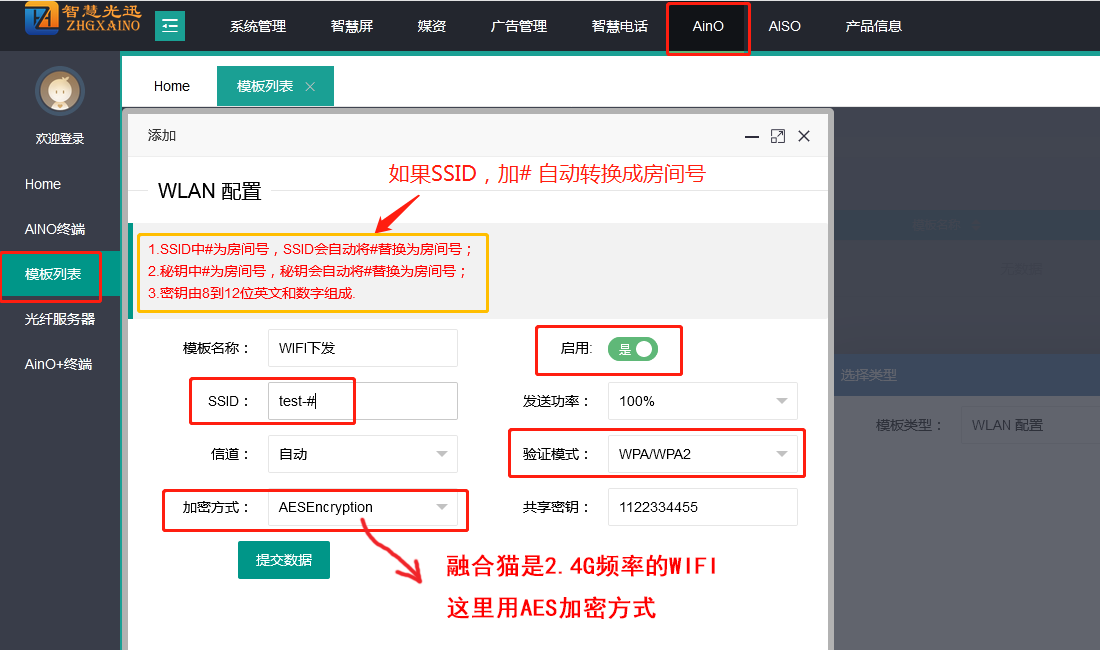

① 创建WIFI模板

![](/media/202608/5190b939c43c43229444b80c0cbaa9ea2663.png)

![](/media/202608/af1d0d25122043b5a390c7a8de9828fe2615.png)
② 创建VOIP模板，创建之前先检测VOIP提供内网SIP认证IP为多少？

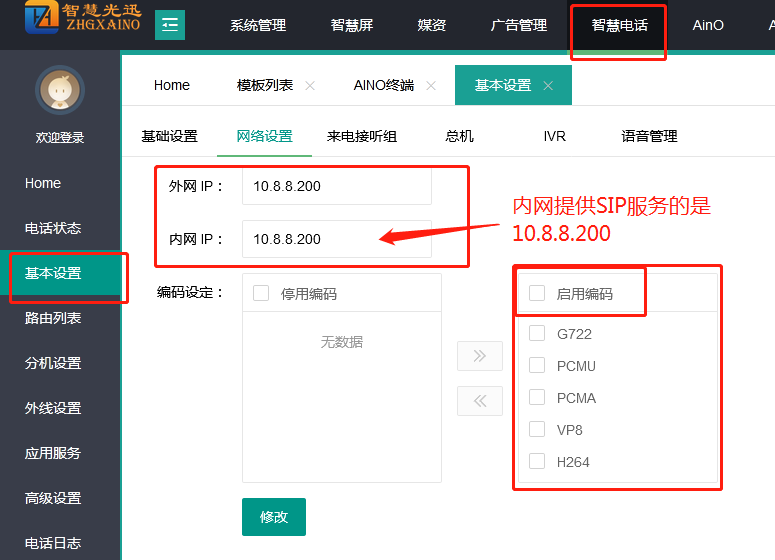

先检测SIP内网 提供服务的IP是多少，当前设备提供为：10.8.8.200

![](/media/202608/a33c419aebd946bfb51aa359f130e72f1975.png)

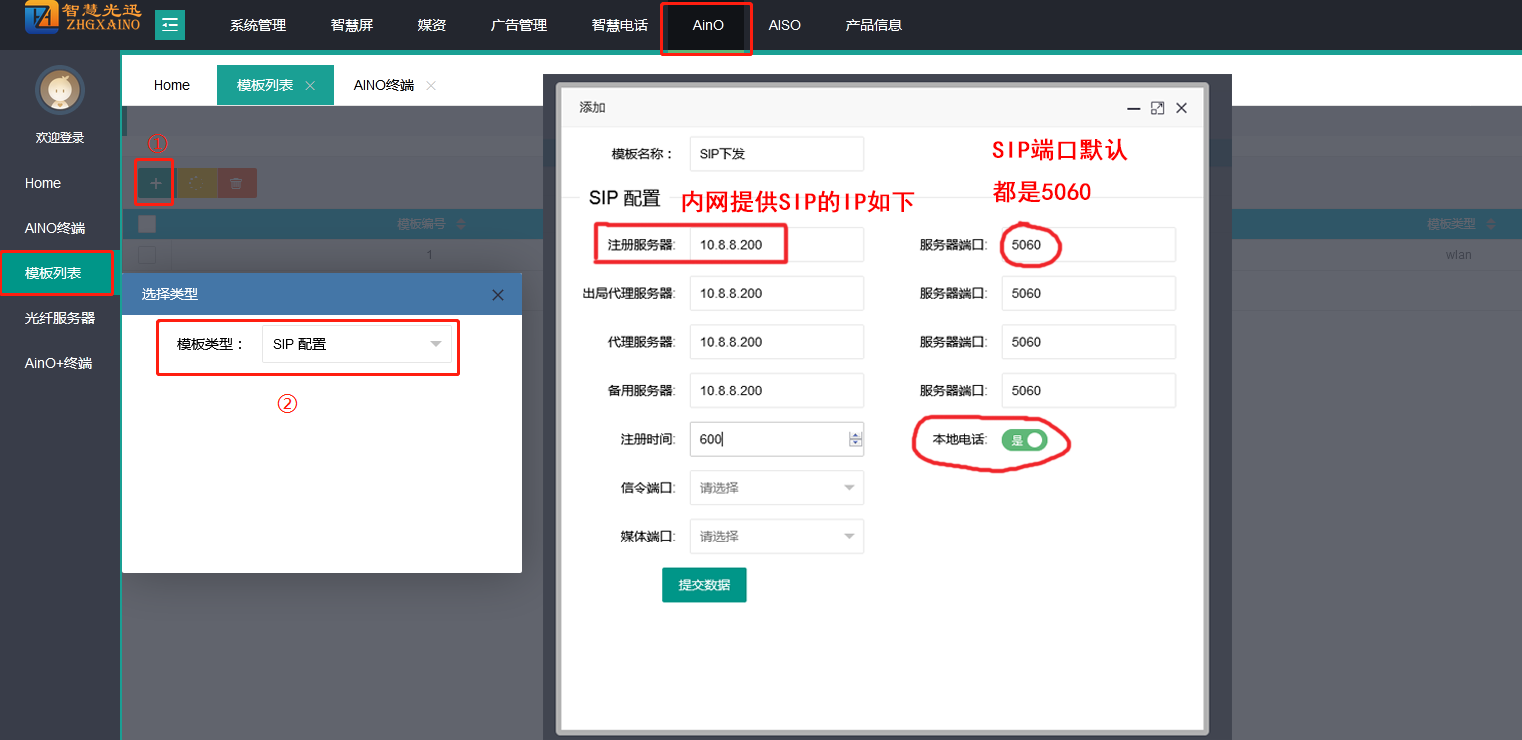

创建VOIP业务，对应填写：10.8.8.200:5060 端口，切记需要勾选 “本地电话”
模板均已创建完成，剩下的是检测下 内网 添加IP分机情况

![](/media/202608/aec0de9f199145b48df89e91320f57896840.png)
第三步：导入IP分机（需要对应 AINO光猫的房间号，才会对应下发数据）

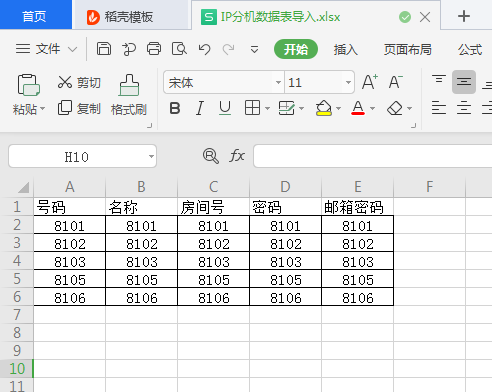

此项为导入模板，导入模板 在附件提供下载，附件在当前文档最最下方（点击下载）

![](/media/202608/3c5ca9e57c8d4c3795c57853e923b45b9849.png)

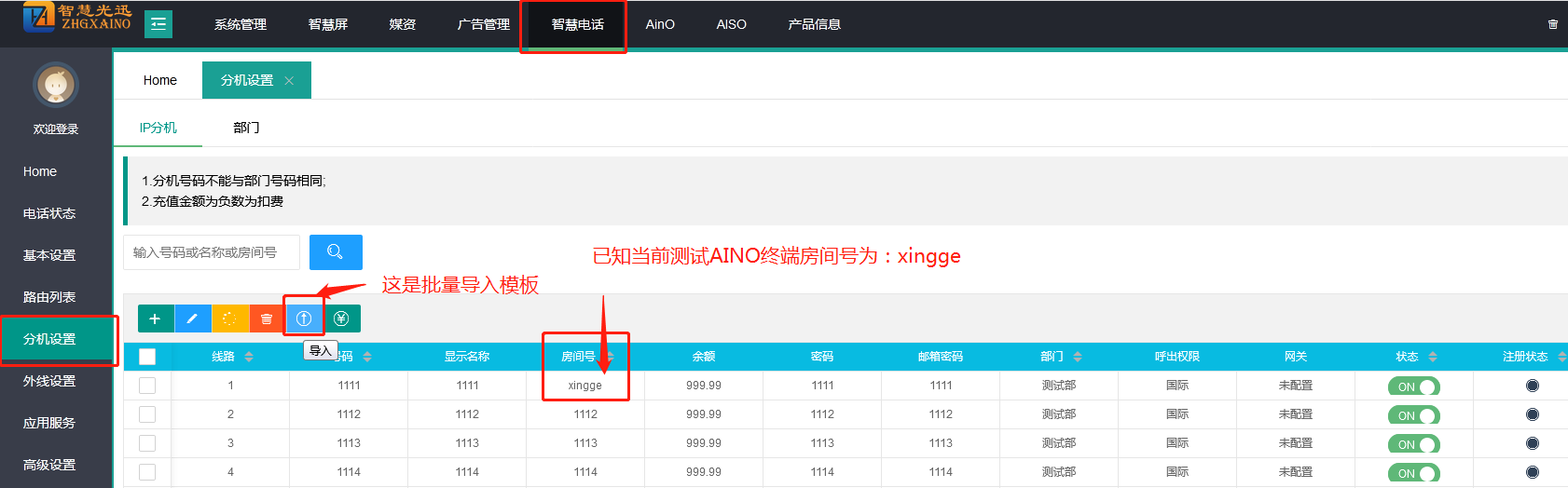

批量导入IP分机，然后找到对应我AINO的房间号，号码为：1111 密码为：1111

![](/media/202608/1ff804742fe140b9aa8821911c8cc1401160.png)
第四步：重点测试数据下发！！重点测试数据下发！！

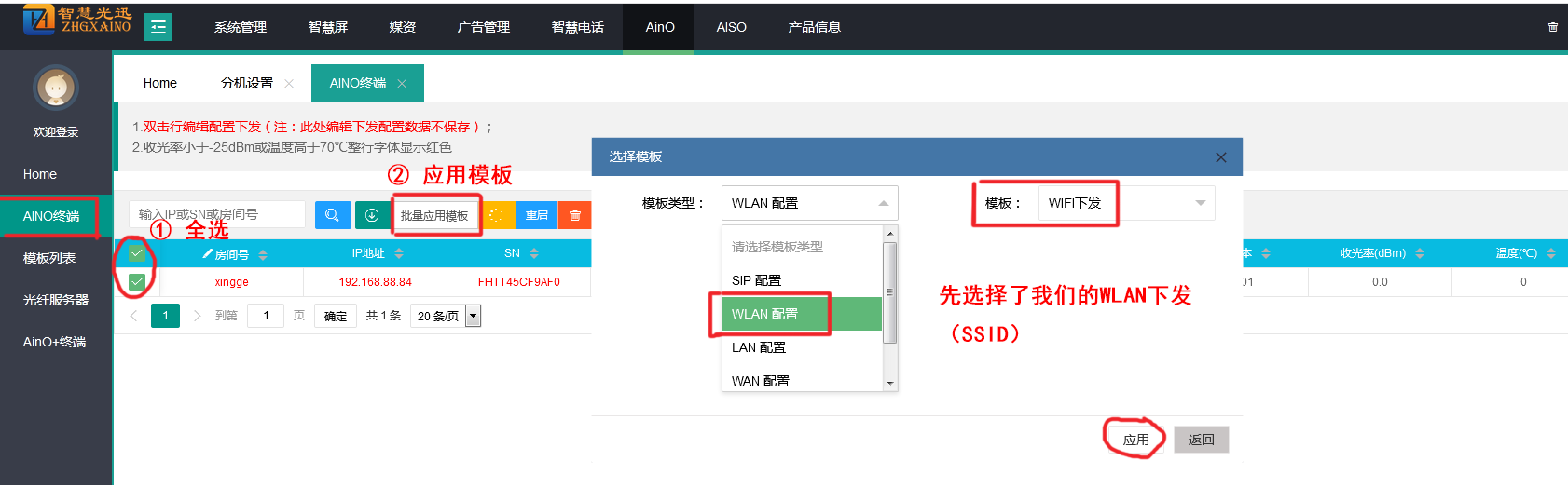

下发数据，SSID

![](/media/202608/c303112ffc8a49fab2f20c285a3a5f398544.png)
下发数据，SIP业务

![](/media/202608/9894bbfae9674022bc222fcc84f5c0a43078.png)

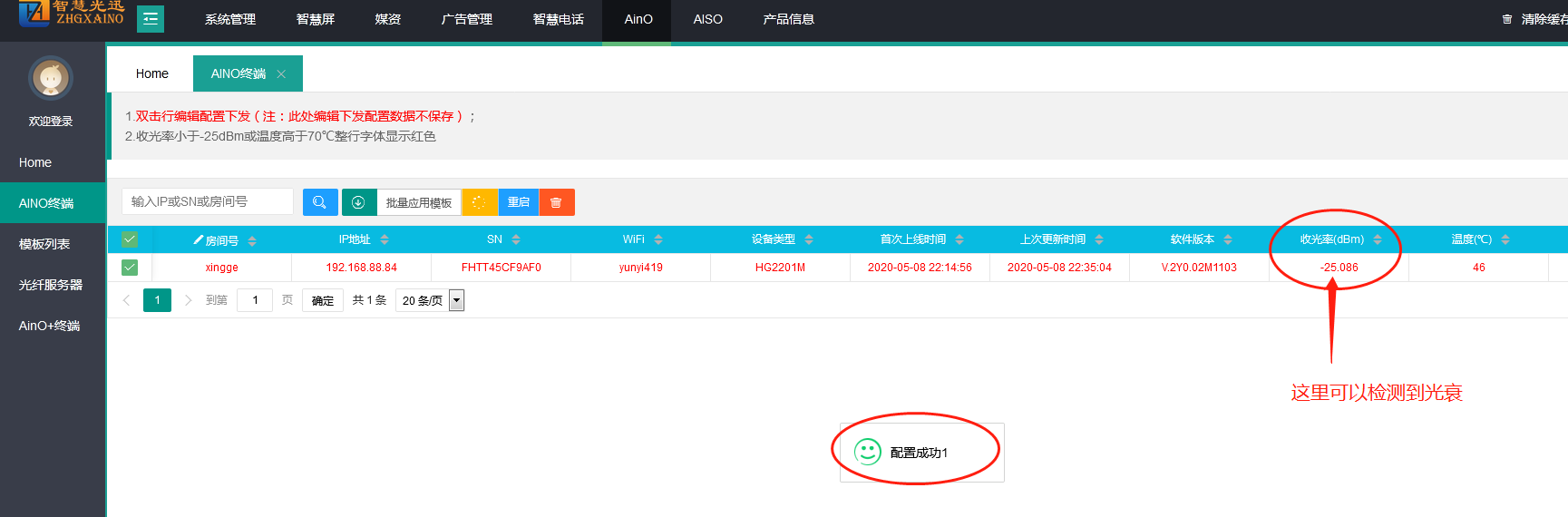

提示下发成功，配置成功，然后准备重启光猫校验数据

![](/media/202608/f1912178d45442fcbf81b3f48852fa673655.png)
第五步：准备重启光猫获取最新数据（重启是会马上激活和云端拿数据的方式），若不重启的话就需要光猫内置的等待时间自动同步

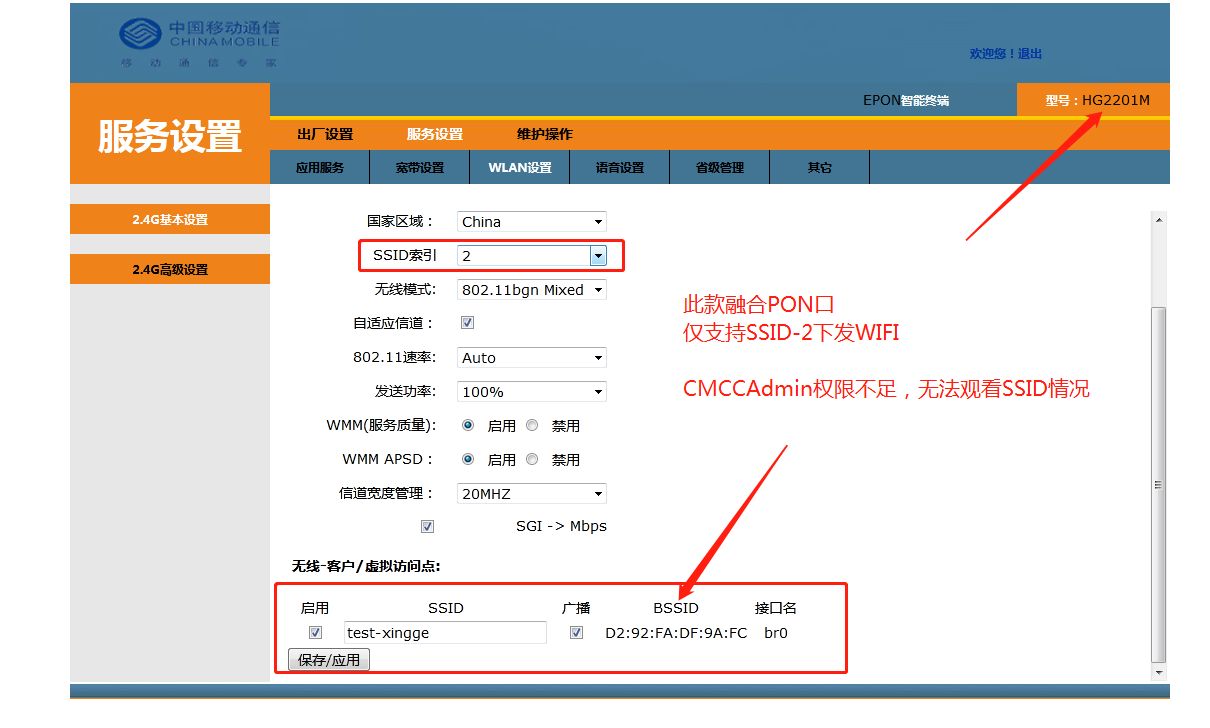

数据检测，登陆光猫后，检测WIFI已经正常下发成功

![](/media/202608/a9bbefde85e34f21adb5661c5d20123b3843.png)

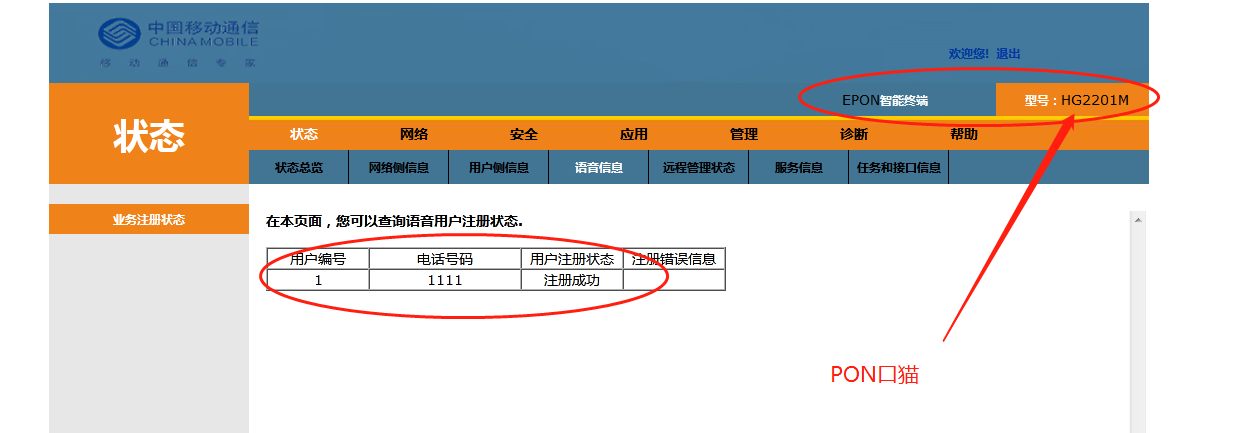

数据检测，登陆光猫后，检测SIP业务电话号码是否1111，符合正常下发，注册成功

![](/media/202608/0b6fae5d8fd54d3285d9d2458047ce6e6682.png)
