多业务综合网关硬件说明

设备型号：ZH-H200（Ultra（V2））

设备参数：多业务综合网关（质保3年）

10*10/100/1000/2500M电口

2*10GE SFP+光口

1个板卡扩展槽位

2*USB端口2.0

1*CONSOLE接口

19寸1U机架式

功耗<45瓦

内置电源 100-240V AC50/60Hz

产品尺寸：440*450*45mm

产品重量：6kg

工作温度:-10℃～65℃

产品外观及硬件规格说明：

![](/media/202607/931c9bab1ca54cecb9aa80505ef97e956225.png)

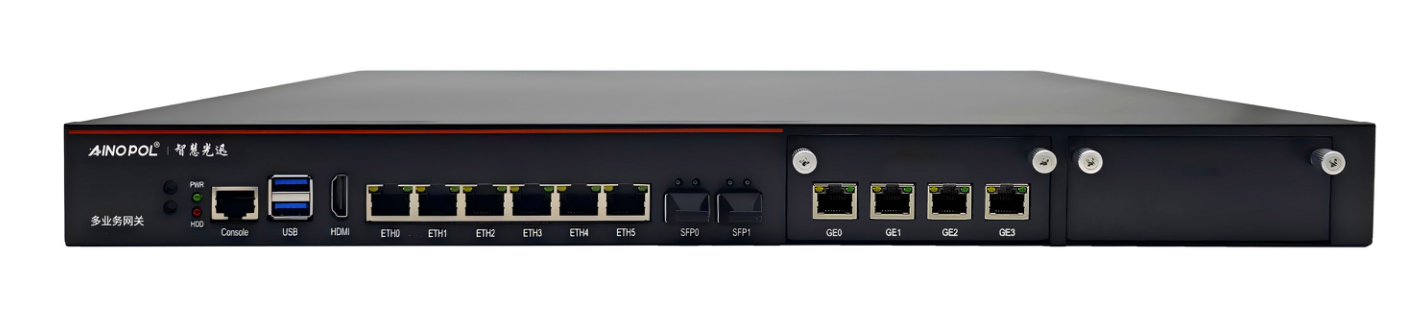

图1 ZH-H200（Ultra（V2））产品正面

![invalid image (图片无法加载)](/media/202607/17ad7215032241d4a406911428ca62c25748.png)

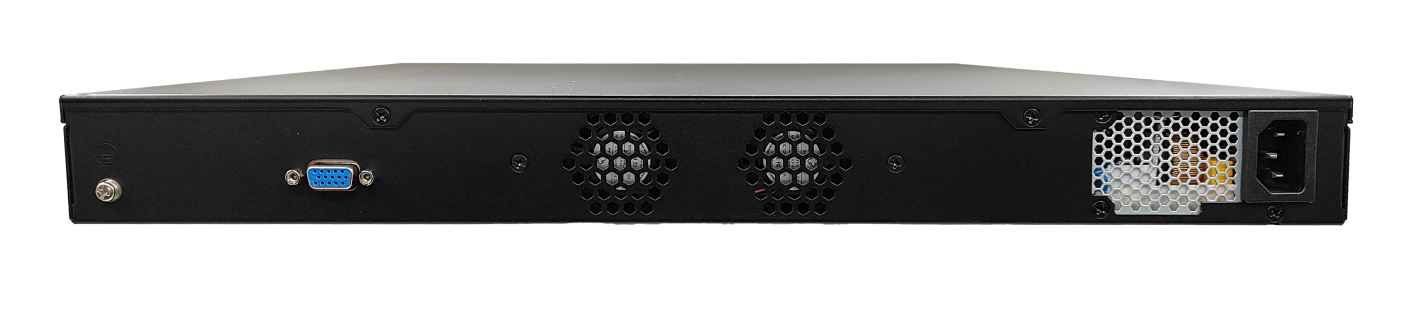

图2 ZH-H200（Ultra（V2））产品背面

1、接口说明

![](/media/202607/bfa4d2ab48b44357aaa22f05319e087b2598.png)

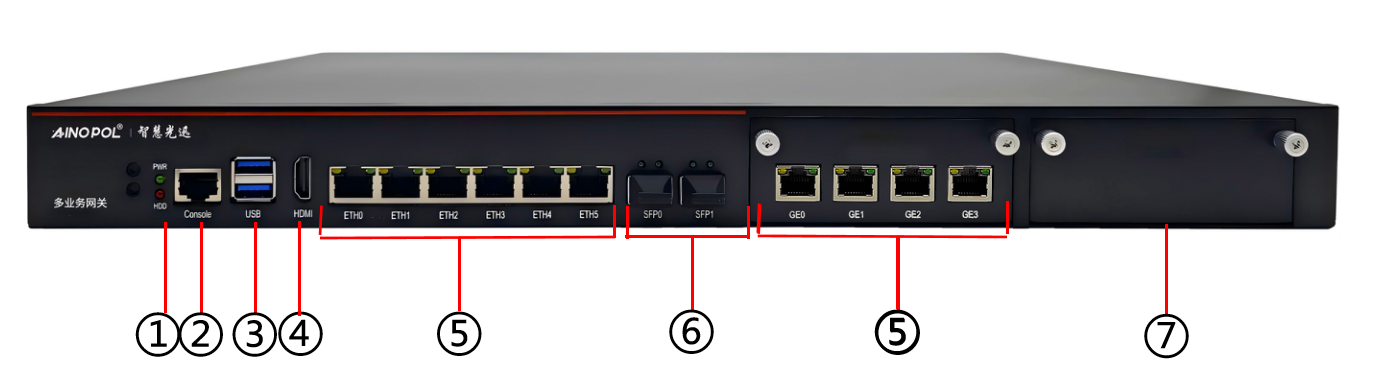

①： PWR指示灯（绿）：设备电源指示灯，正常运行时常亮。
HDD指示灯（红）：设备硬盘指示灯，闪烁则代表在读写数据。

②：CONSOLE口：调试口

③：USB3.0接口：可接入U盘、键盘、鼠标等设备。常用于服务器初始化、重新写入使用。

④：HDMI接口：可用于外界显示器

⑤：网口接口：10\*RJ45网口，可自定义lan/wan口。

⑥：网口接口：2\*SFP+光口，可自定义lan/wan口。

⑦：板卡扩展槽位：可拓展2\*10G SFP+光口业务子卡、4\*10G SFP+光口业务子卡、4\*2.5G电口业务子卡

![invalid image (图片无法加载)](/media/202607/d8807beb86b142e99f2ba04f422515151160.png)

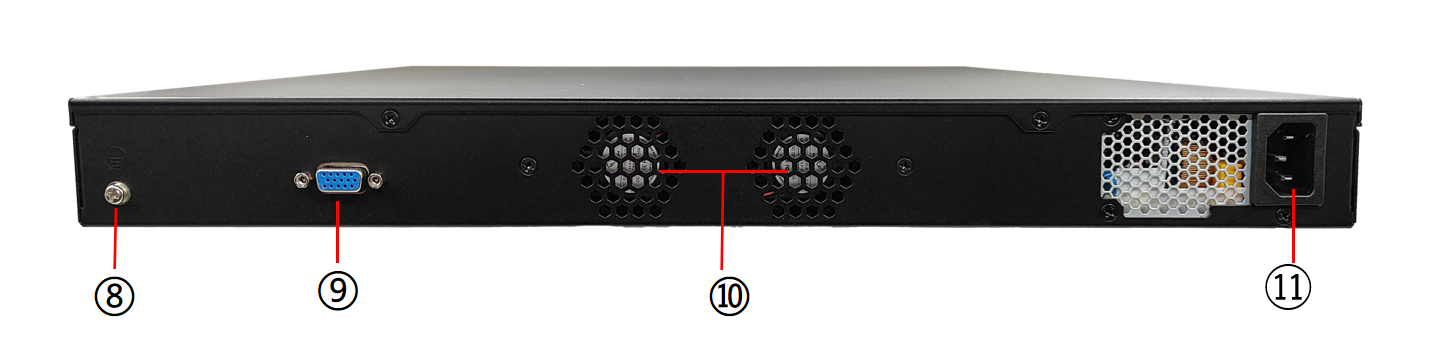

⑧：接地

⑨：VGA接口：可以用于外接显示器

⑩：风扇

⑪：电源接口：内置电源 100-240V AC50/60Hz

## 设备安装说明
1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202607/cb88345a27ac49d0b9d35d51b56aa9372955.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202607/350e6d19ad0d41b0af4912f9b33b37232274.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202607/a7777a53ae6f4ec2a5a3d1726d8e73158330.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202607/c16e5f91a1f442ceb0e9164d0aa8d8ec4203.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202607/5efc94a4834c4cc3bd2abba7ee4c18561486.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202607/df7f8074623b433d996c98d7b86782b67050.png)

ZH-H200（Ultra（V2））硬件规格及安装说明
