【产品教程】-基础 2026.08.17 IGS旧综合网关-HS8545M5调试（专家模板）
操作背景：调试HS8545M5（华为通用系统）（EPON版）的实际案例
一、环境说明：
当前系统版本：     3.3.8.9
当前内核版本：     3.2.3.4
融合网关服务器+ZH-4E(OLT)+HS8545M5光猫组网
光猫调试需求：
1：WiFi业务、调试（每个房间一个光猫，房间统一SSID、统一密码）
2：WAN接口、eth-4个端口，一个端口一个VLAN（100/200/300/400）
3：WAN接口、Wifi-使用vlan-500
4：WAN接口、VOIP-使用vlan-600
5：SIP业务、下发SIP本地号码
二、相关注意事项
● 在对接8545M5光猫的时候，wifi模板下发加密类型推荐使用TKIPandAESEncryption
● 如果是融合猫下发Wifi，则采用AES模式下发
三、详细操作步骤

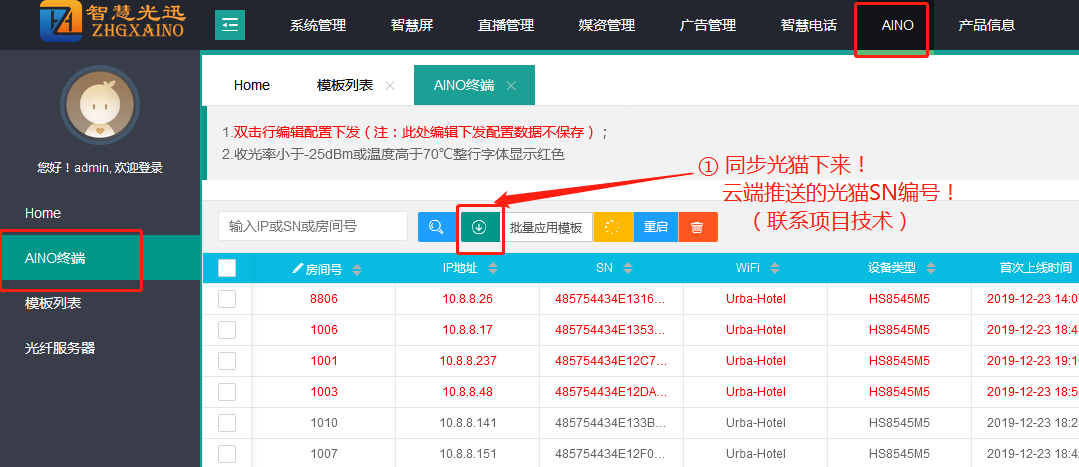

第一步：后台管理界面同步（细节查房间号！！）

![](/media/202608/219f6b7645784281bcb04a0f4c1b253d1438.png)

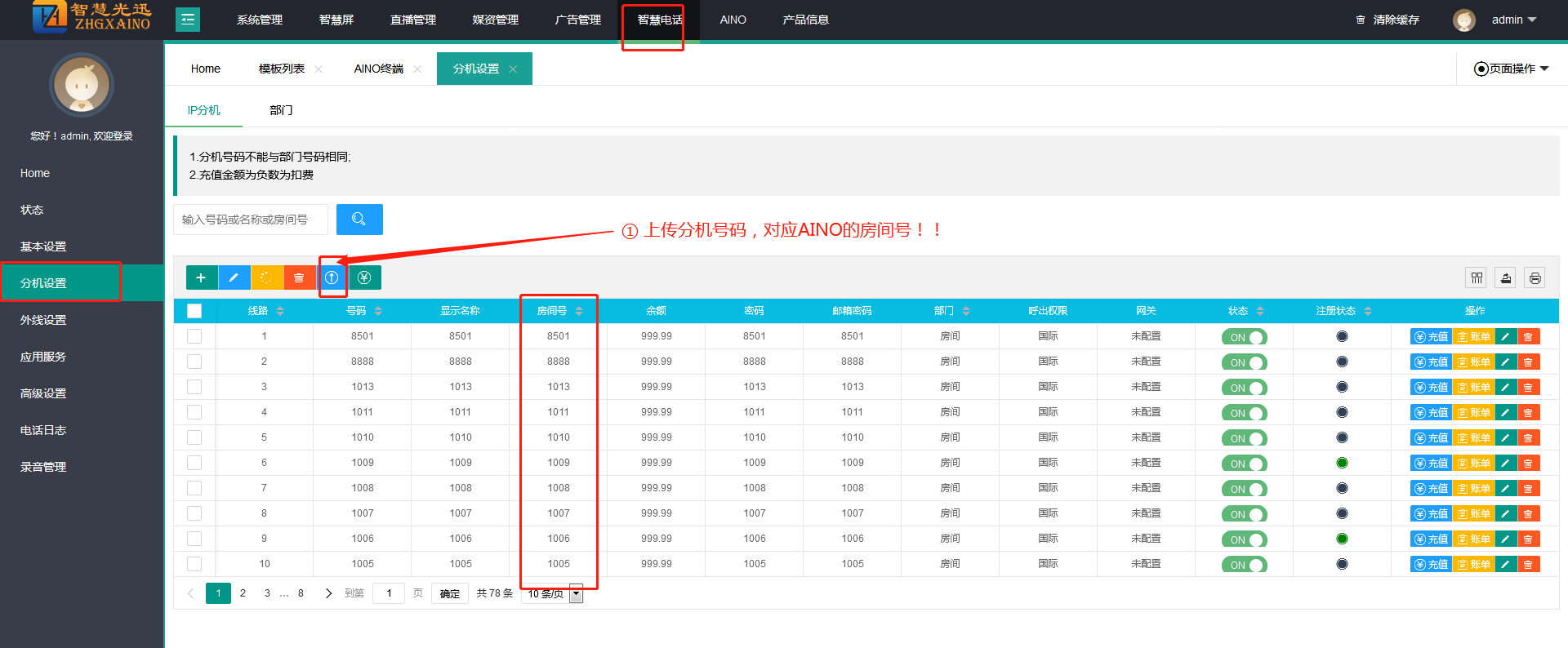

第二步：智慧电话、IP分机批量导入（对应AINO房间号，根据模板制作）
模板检测附件下载。附件在底下网尾！！

![](/media/202608/17cc26fb4b1e4992b2aacb38e9a6a9024214.png)

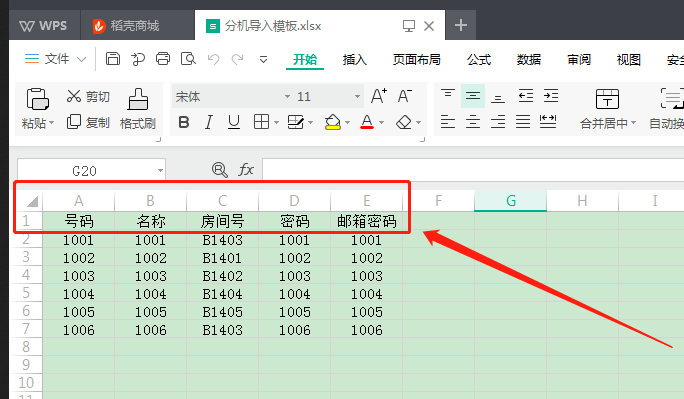

● 格式需求

![](/media/202608/ca289a9a4fef41449ed22ba42dcbe5e94179.png)

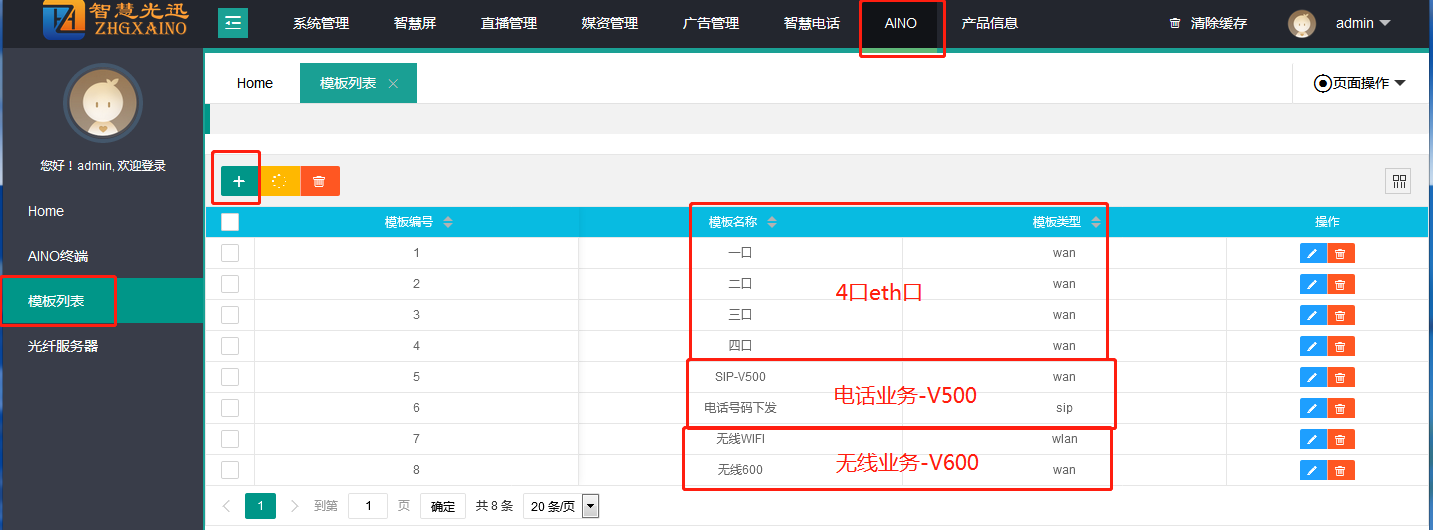

第三步：制作AINO终端调试模板列表（模板列表）【根据置顶的调试需求创建】

![](/media/202608/cb727886382343b7889ccf5d2b3ab8342516.png)

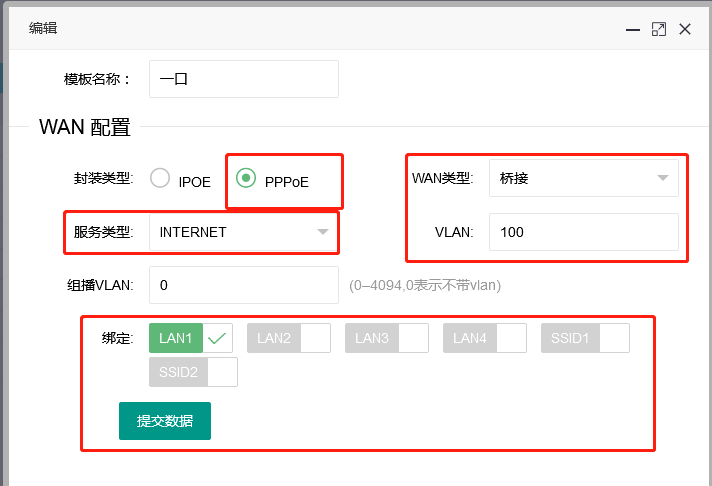

● WAN接口详细（WAN1到WAN4依次类似）

![](/media/202608/25c593fd76594e5284c76a3057ef87418542.png)

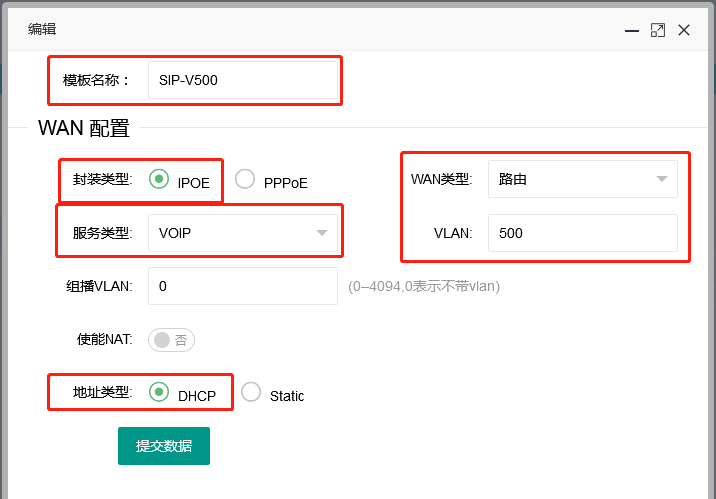

● VOIP接口详细

![](/media/202608/89d32d848df242b7b349891bfe0efaec9083.png)

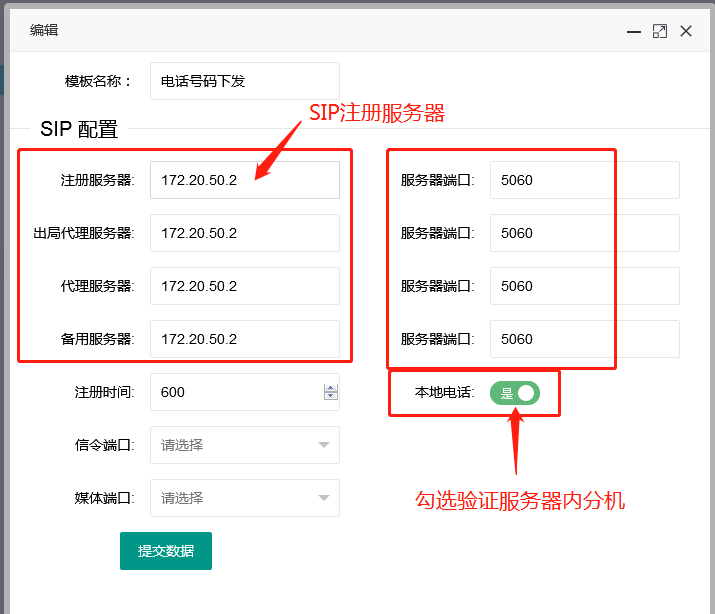

检测SIP下发勾选本地号码

![](/media/202608/d6491d21f2b74a3cab14996e700353aa2326.png)

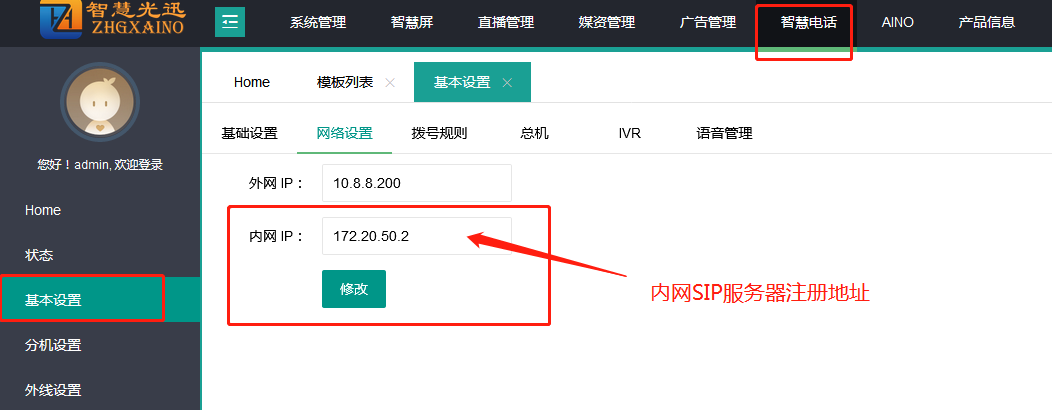

检测内网SIP服务器地址

![](/media/202608/01ad62f7b244414e9db7672dbd997c0a6981.png)

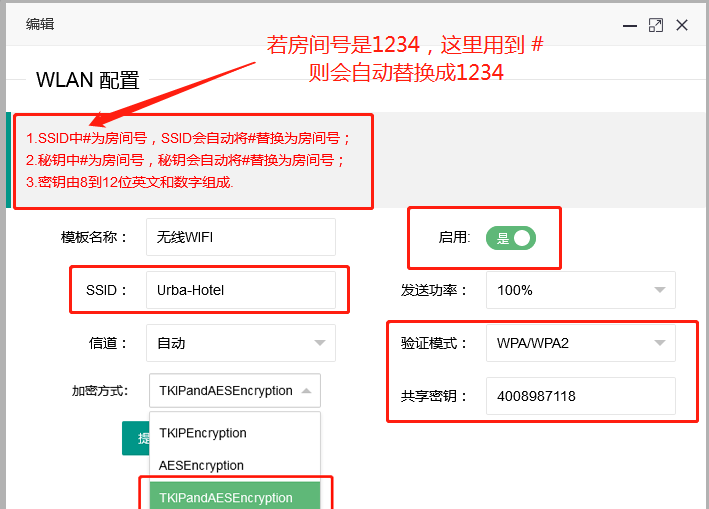

● WiFi模板介绍（创建WAN接口-600-VLAN,与创建WIFI模板对应SSID）
（这里推荐 TKIPandAESEncryption）

![](/media/202608/09b2288b8656454bad880edcb29cdc714253.png)

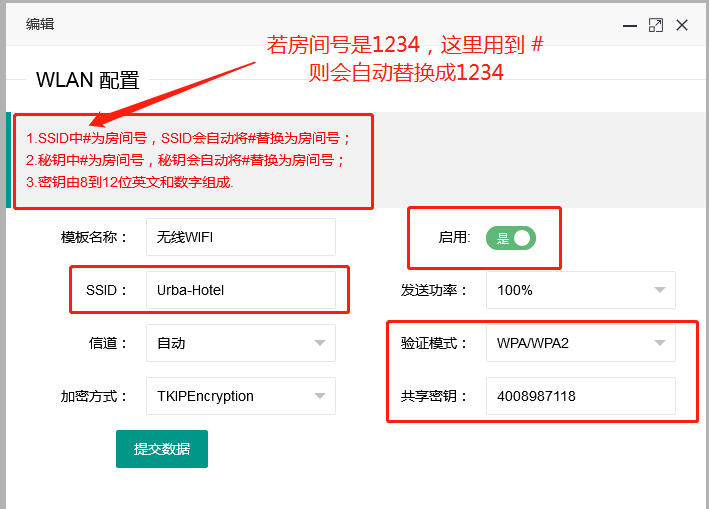

对应WiFi模板创建（ 注意 # 号 自动替换成房间号！）

![](/media/202608/5f57724a92884c74a94c5164cf7b05577924.png)
第四步：接下来是业务批量下发步骤！！！

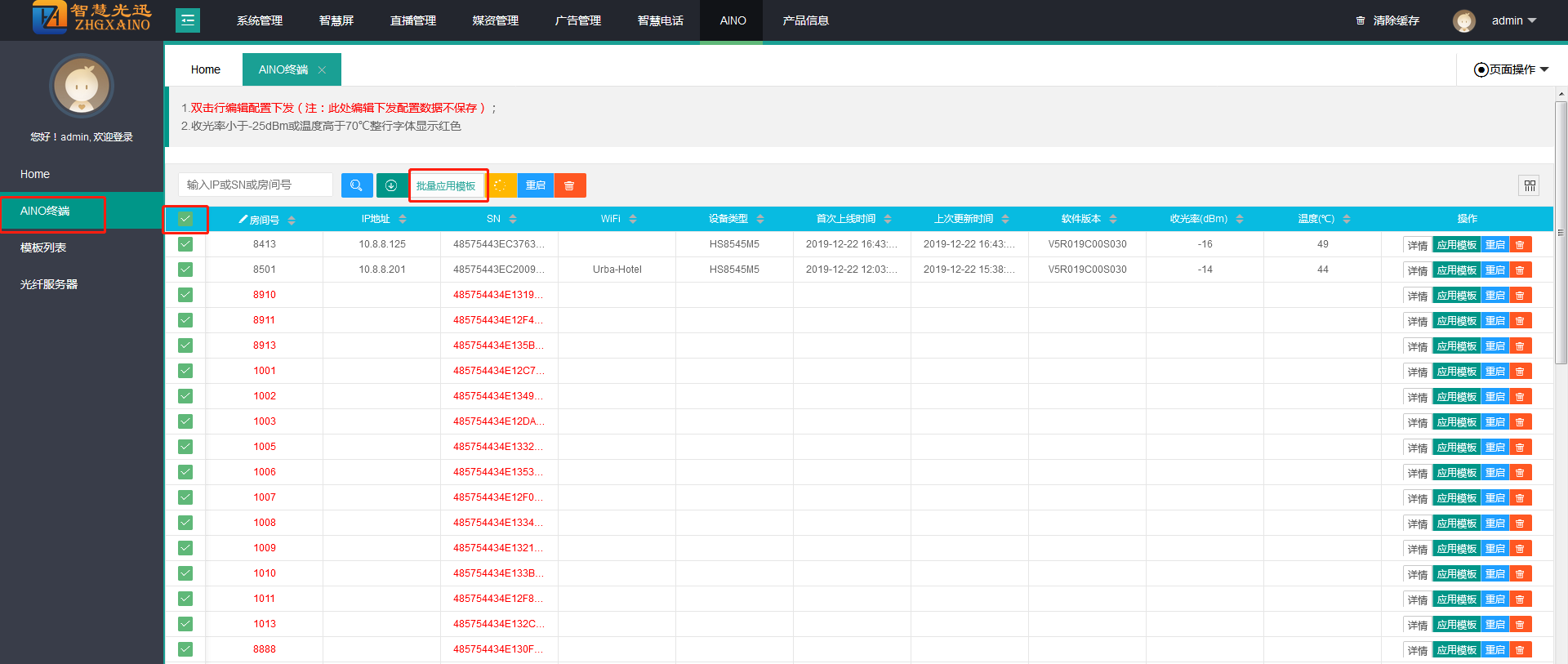

① 勾选所有AINO终端，批量应用模板（50个、50个的方式，太多界面很卡会导致下发异常！）

![](/media/202608/068d67e715984fac9bb01205fdf8cf798350.png)

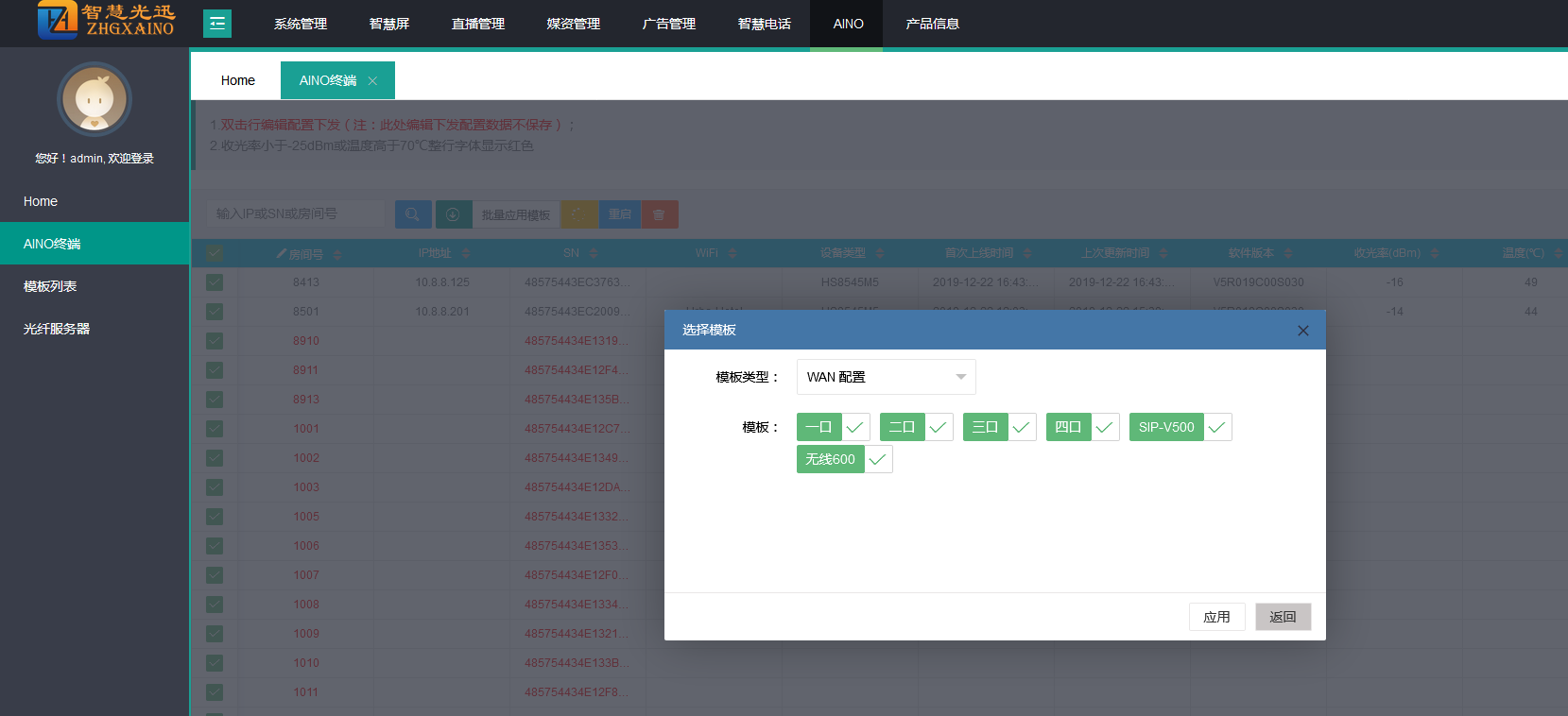

② 批量下发WAN接口业务（切记：覆盖式下发，例如首次下发4个业务，第二次下发一个业务，会覆盖之前的业务）

![](/media/202608/5debcc056991497cba41960dbdb48bff4088.png)

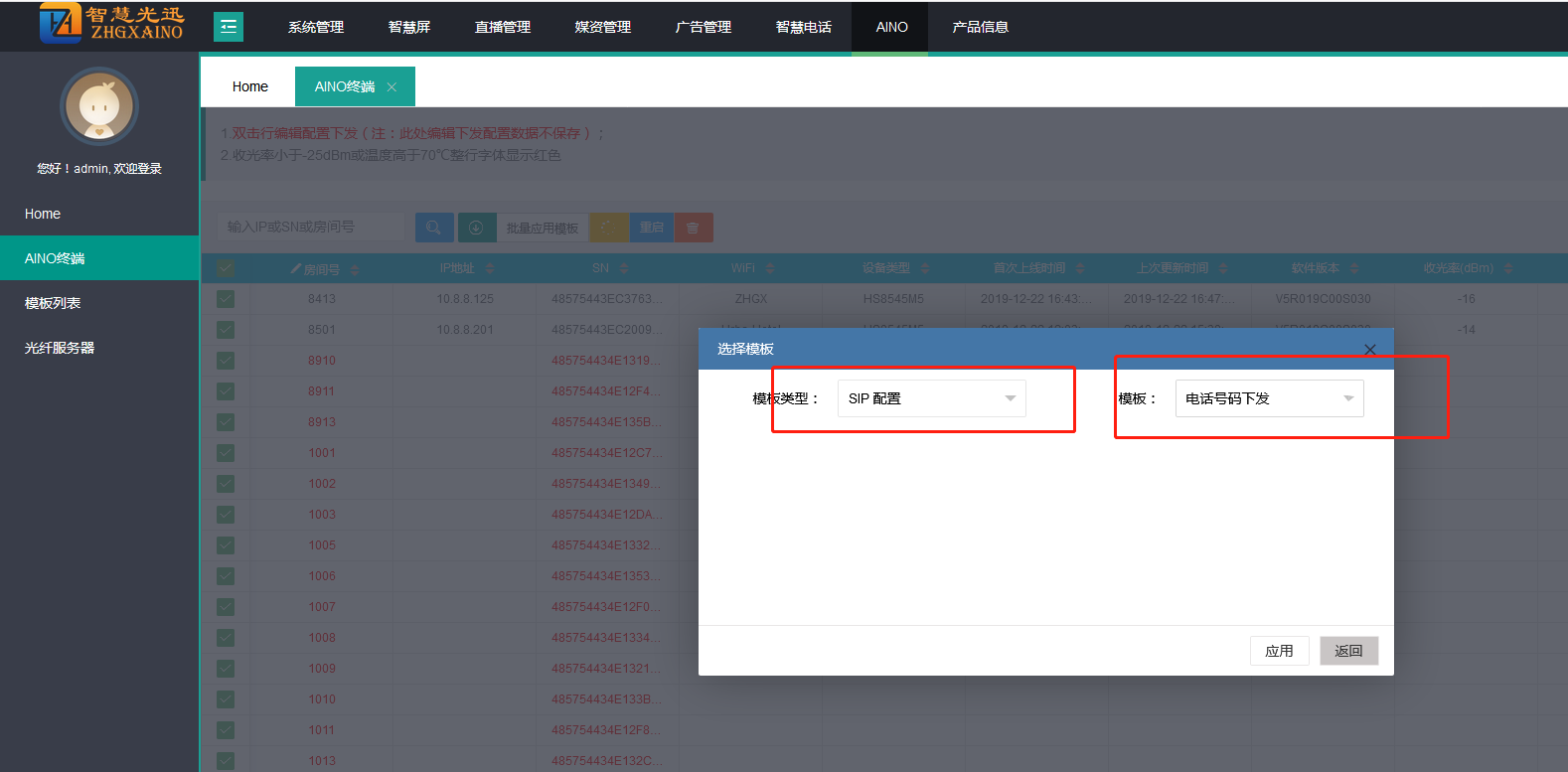

③ 批量下发VOIP电话业务

![](/media/202608/d51eb273a3114a8dbfce4d66b30aa20f5749.png)
④ 批量下发Wifi业务状态

![](/media/202608/09be2710bb8b4ace86a4a308e177e7937610.png)
第五步：下发效果展示和状态查询
默认终端同步时间为30分钟，若终端手动重启则触发立即更新

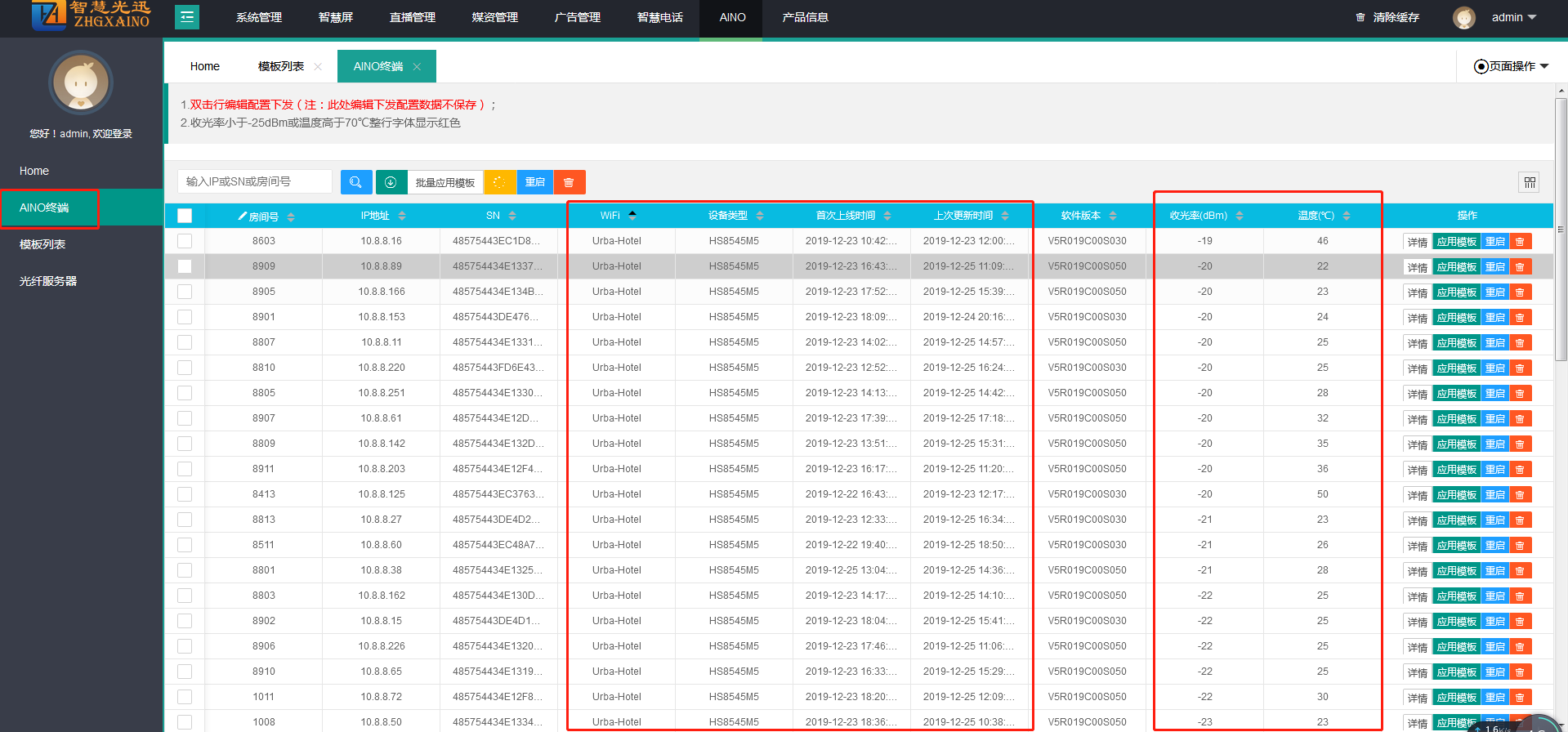

① 成功状态展示情况效果！

![](/media/202608/61c40486417a404380b0d1ba1121414f9856.png)

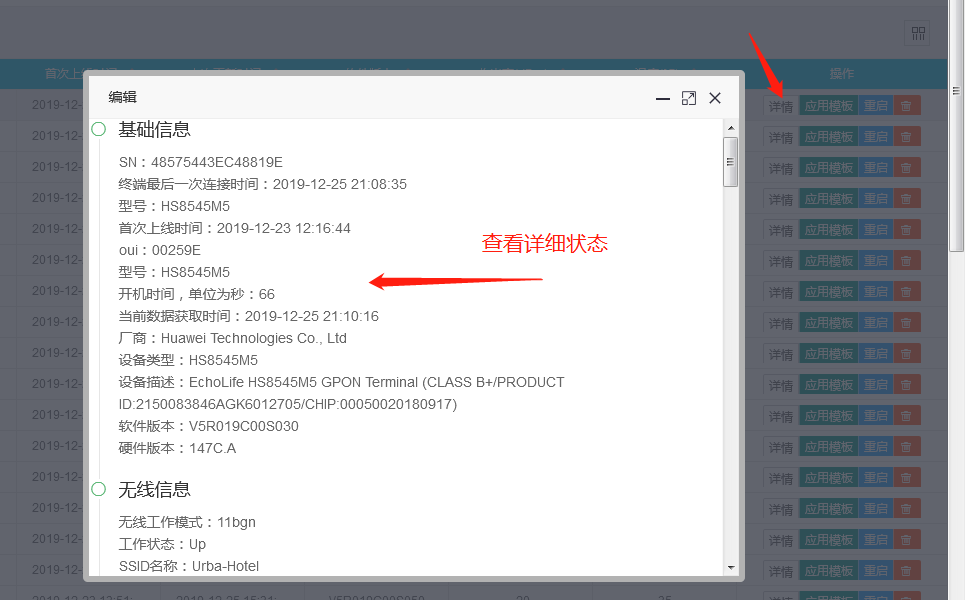

② 单个终端实时数据获取状态查询

![](/media/202608/af7b76e0cf1041198a61cba6d2ffc8bb4104.png)

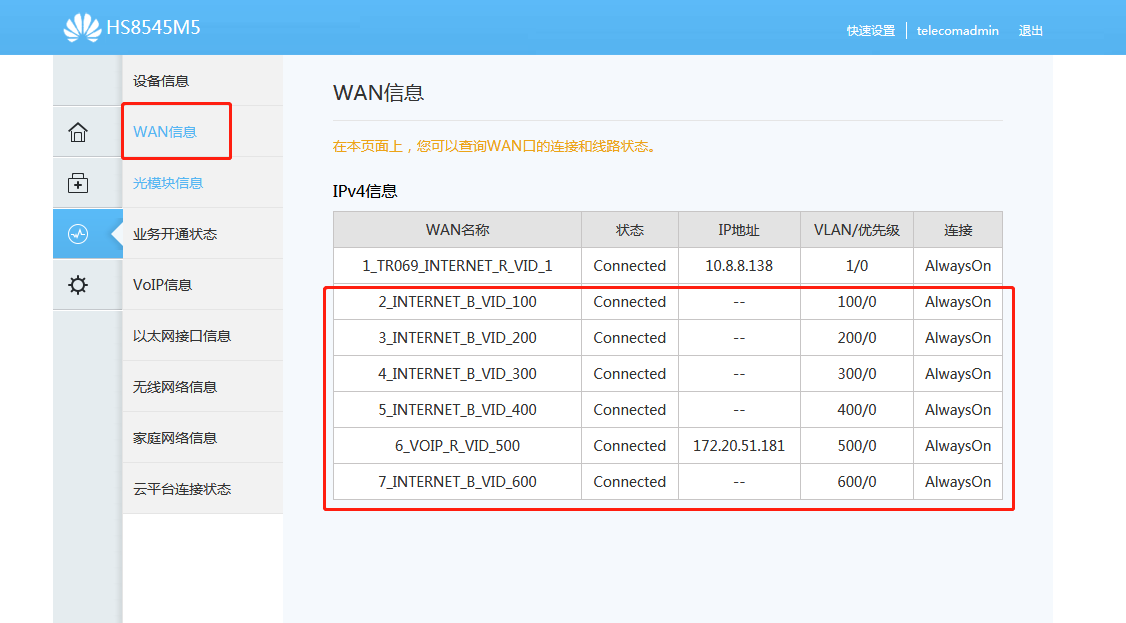

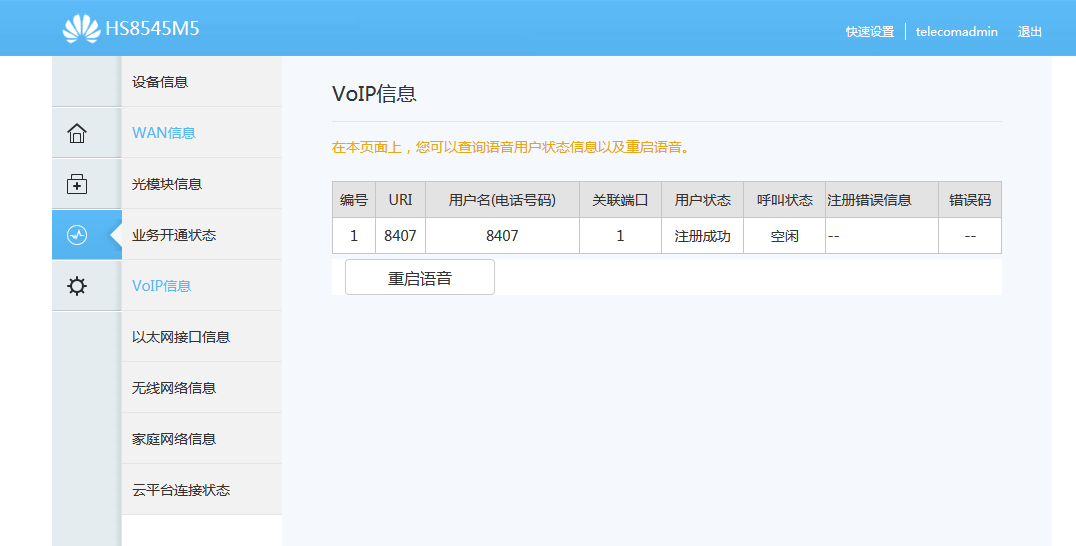

光猫终端效果展示

![](/media/202608/060669118f924650ac2cc3c1617ea07e1121.png)

![](/media/202608/124e5864b0f741caaba414267022bc742638.png)
