融合路由硬件说明

设备型号：ZH-FTTN300

设备参数：模块化主机，1U机架式，4个扩展槽位（质保3年）

2\*100/1000/2.5G电口

4\*100/1000/2.5G SFP光口

2\*10GE SFP+光口

电源 100-240V AC50/60Hz

功耗<45瓦

产品尺寸：438\*304\*45mm

产品重量：3.65kg

工作温度:-10℃～65℃

产品外观及硬件规格说明：

![](/media/202603/1f295e27ddc64f53bad667afbc3f5dc76114.png)

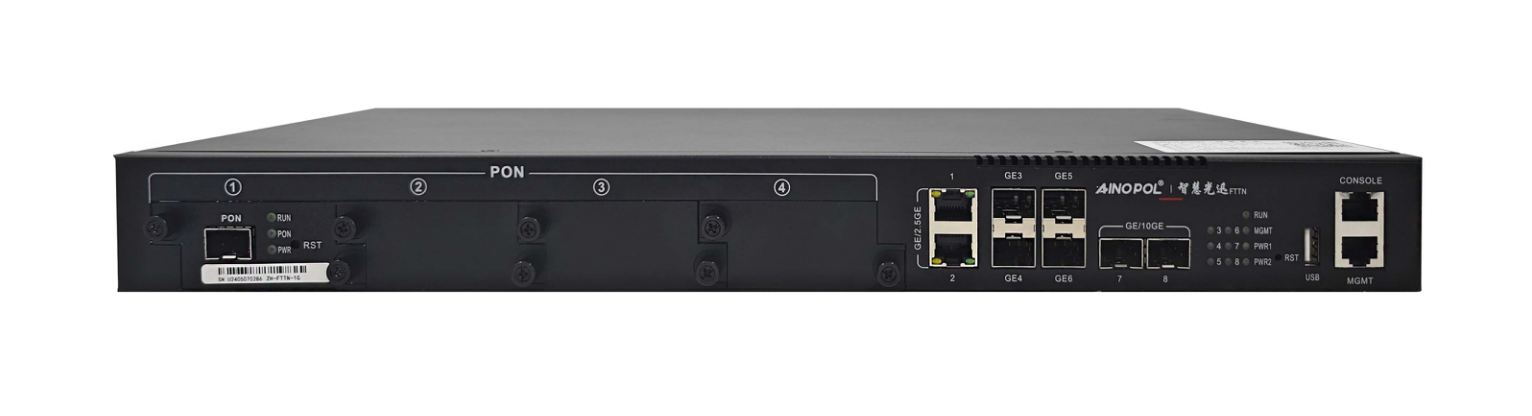

图1 ZH-FTTN300产品正面

![](/media/202603/6805f4cc2d9c4730be4f02b610bf233a4796.png)

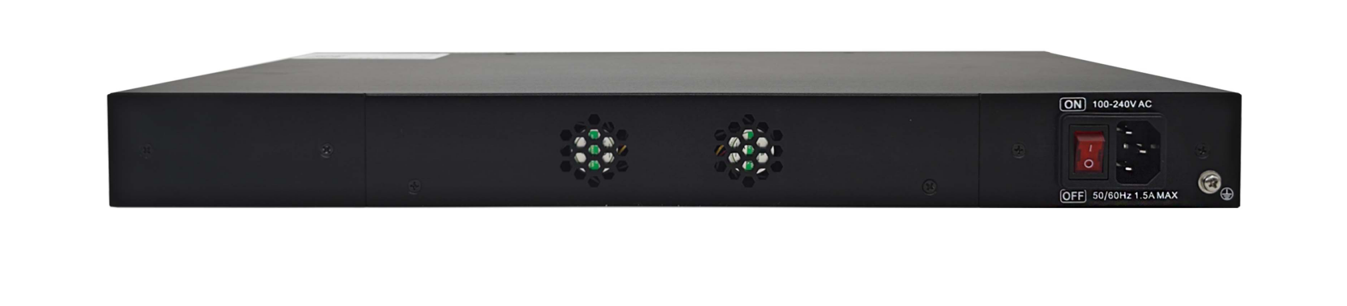

图2 ZH-FTTN300产品背面

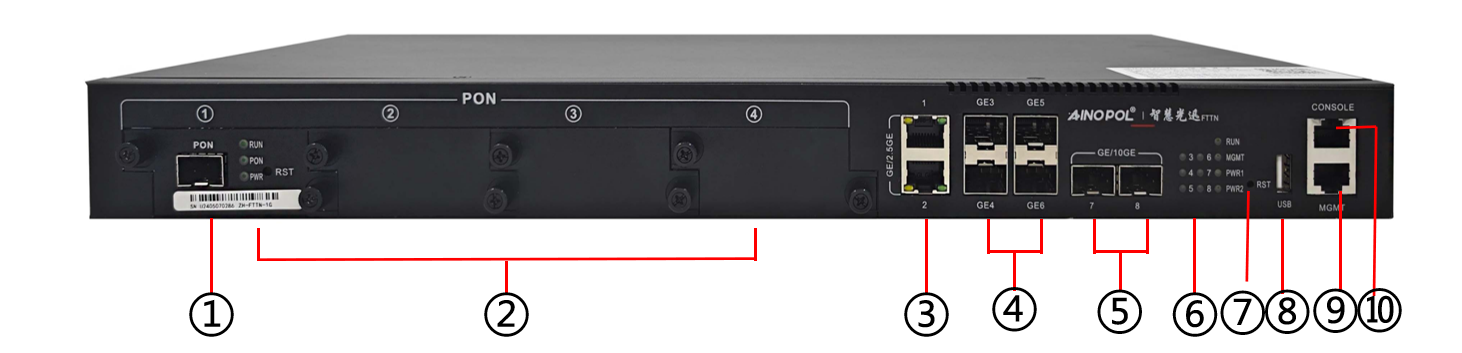

1、接口说明

![](/media/202603/f69e7e850c8e40caaec4b7176dfdda243145.png)

①：PON插卡：1端口GPON插卡，含C+模块，ZH-FTTN300专用

②：拓展槽位：4个拓展插槽，可用于拓展1端口GPON插卡。

③：网口接口：2\*2.5G RJ45网口，默认GE1电口为WAN口，GE2电口为LAN口。

④：网口接口：4\*SFP光口，可自定义lan/wan口。

⑤：网口接口：2\*SFP+光口，可自定义lan/wan口。

⑥： 指示灯（绿）：接口/系统/电源指示灯。

⑦：RESET键：复位键，可恢复出厂设置。

⑧：USB3.0接口：可接入U盘、键盘、鼠标等设备。常用于服务器初始化、重新写入使用。

⑨：MGMT口：FTTN的PON侧管理口

⑩：CONSOLE接口：是一种典型的配置接口，用于服务器后台命令行管理。通过使用Console线直接连接至计算机的串口。

![](/media/202603/ca8c9808dac14432878c31ec133628845511.png)

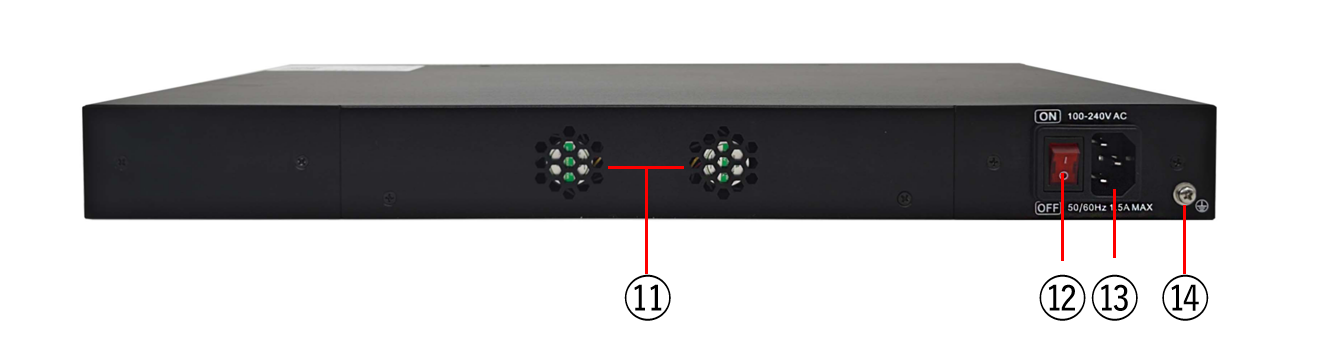

⑪：风扇

⑫：电源开关

⑬：电源接口：内置电源 100-240V AC50/60Hz

⑭：接地

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/41ac3a380bf34780b4130bb6e66dc2333843.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/636e973e2ddb490db107b1396295883a7152.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/5007794c9b8b4e3ea1da367278958f0a2809.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/39fb8121de614309b76832474da96a0d6105.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/cf1a2ef212db4e1384f886e9eb17cde51872.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/40e8480c6ca6443a82da480d4e5496747604.png)
