融合路由硬件说明

设备型号：ZH-AC2000（Ultra）

设备参数：19寸2U机架插卡式万兆融合路由

2*10/100/1000/2500M电口

4个板卡扩展槽位

2*USB端口2.0

1*CONSOLE接口

含XOS系统软件V1.0

内置2个350W电源 100-240V AC50/60Hz

功耗<200瓦

产品尺寸：500\*440\*88mm

产品重量：8kg

工作温度:-10℃～65℃

产品外观及硬件规格说明：

![](/media/202603/35961bf7248649f78a85aa0101a595eb6084.png)

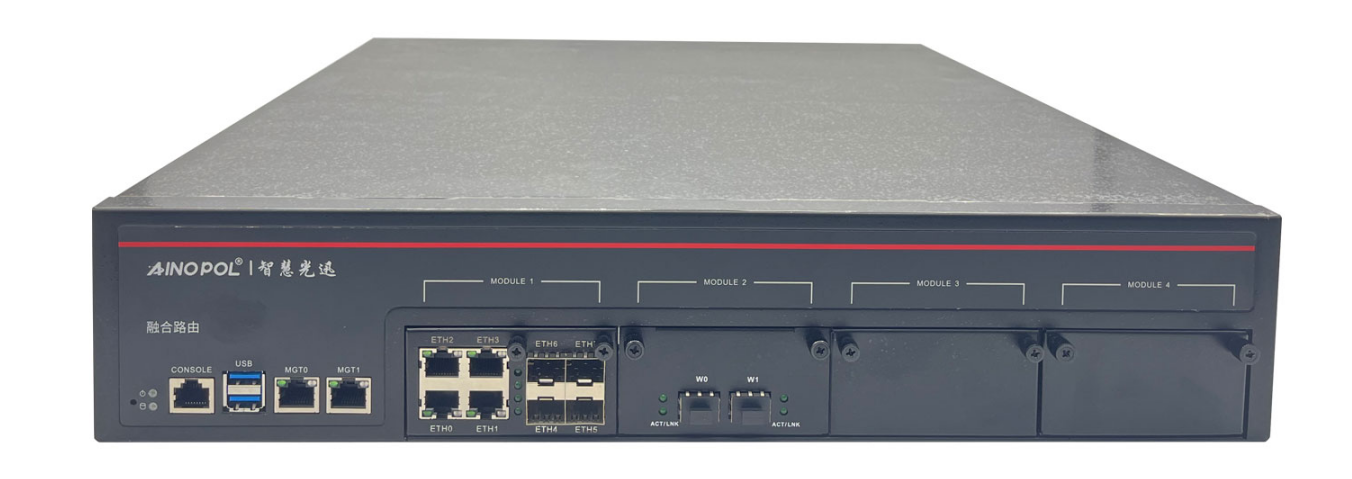

图1 ZH-AC2000（Ultra）产品正面

![](/media/202603/706f57cf9d5d4cba9ba2b63aa336c0e64438.png)

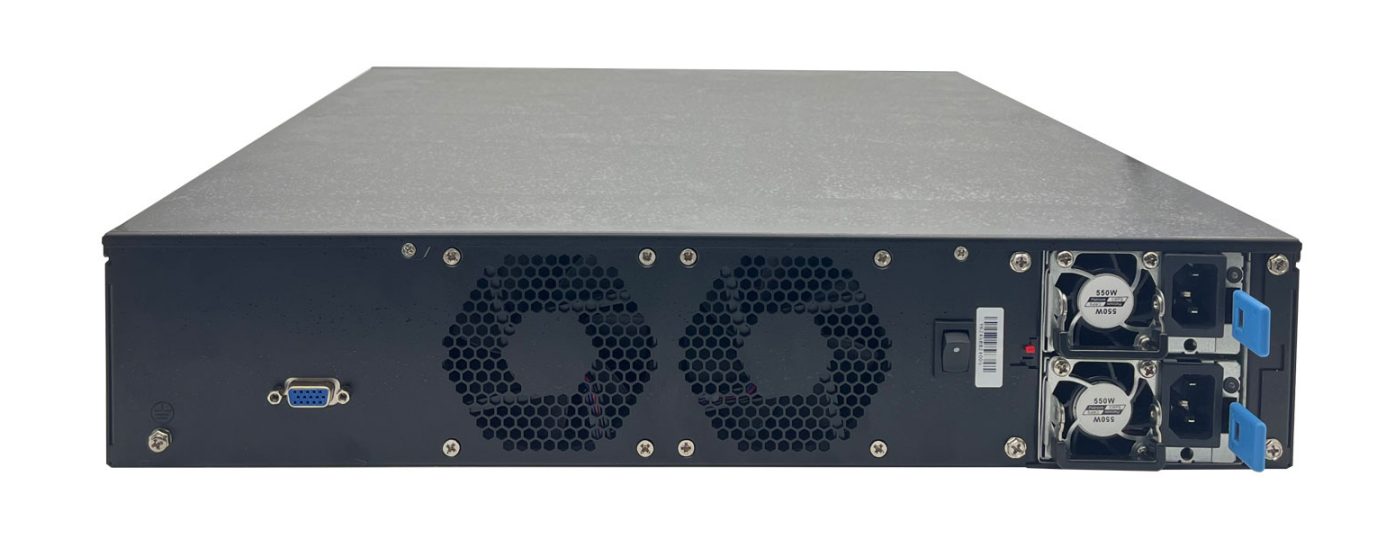

图2 ZH-AC2000（Ultra）产品背面

1、接口说明

![](/media/202603/6b3fd8a3a7c7408db3f4f2d289dba1b41787.png)

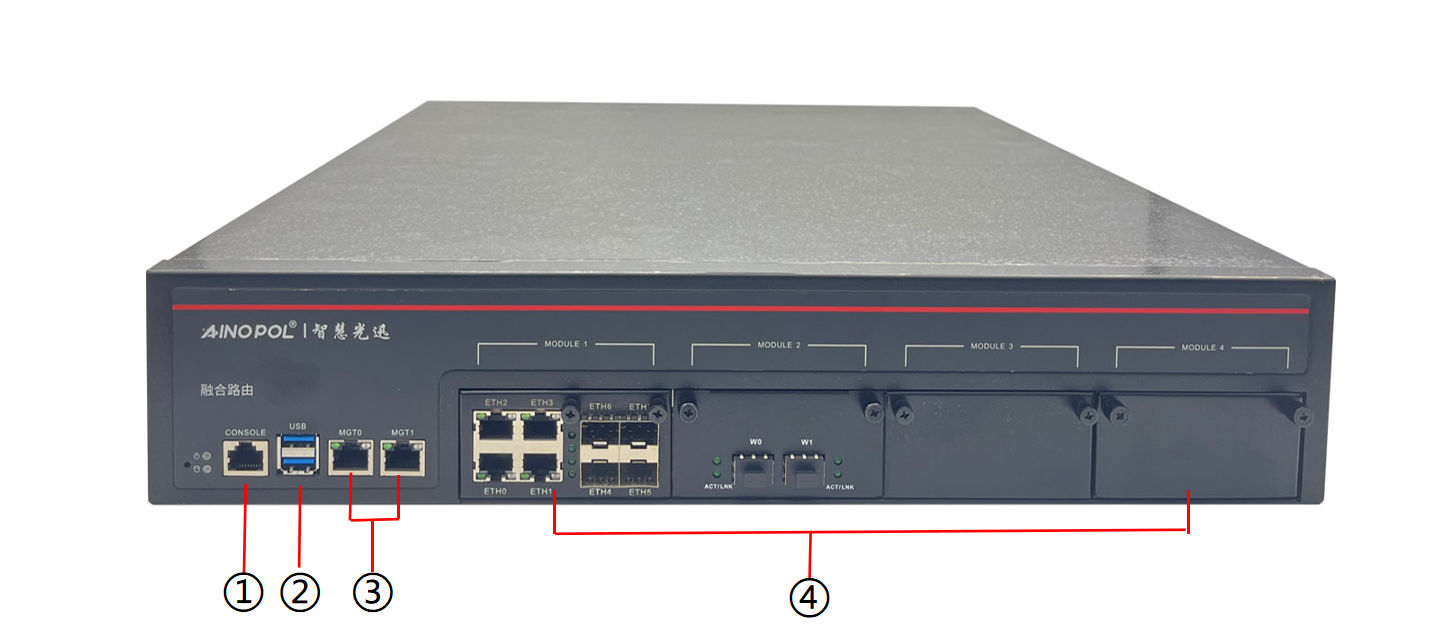

①：CONSOLE口：调试口

②：USB3.0接口：可接入U盘、键盘、鼠标等设备。常用于服务器初始化、重新写入使用。

③：网口接口：2\*RJ45网口，可自定义lan/wan口。

④：板卡扩展槽位：可拓展4\*10/100/1000M网口业务子卡、4\*10/100/1000M SFP光口业务子卡、8\*10/100/1000M网口业务子卡、8\*10/100/1000M SFP光口业务子卡、2\*10G SFP+光口业务子卡、2\*40G QSFP光口业务子卡

![](/media/202603/6dfc695a33e5432cbbe3cc9a2d813c232025.png)

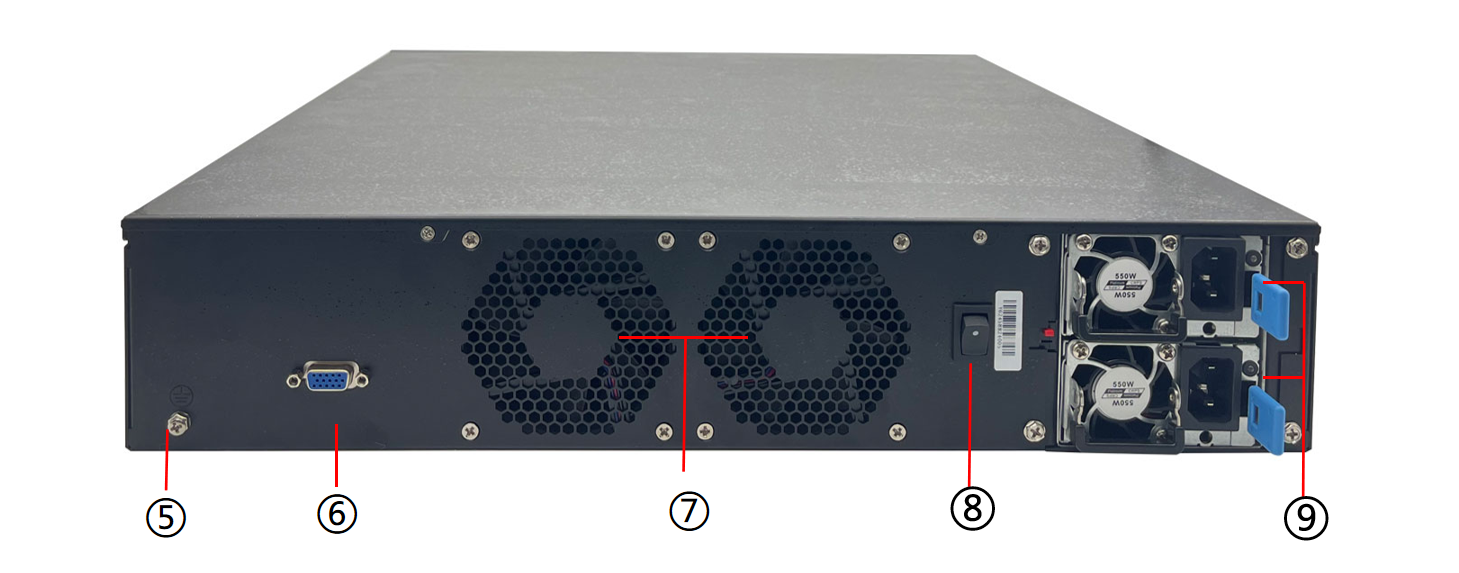

⑤：接地

⑥：VGA接口：可以用于外接显示器

⑦：风扇

⑧：电源开关

⑨：双电源接口：内置电源 100-240V AC50/60Hz

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/39be01de88f3477cba25224634d2ceb67656.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/3c4bda1ad5e24bd09f81965447e807153605.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/27a09d824f8047ec9c76a82cfa36a86c1577.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/bb1678556b364746aa557b0cad07c2764505.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/a77e4445119148ff8de5f5ea9f36c7d55939.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/e28f3791bde74a20b2a6d359cb7982394133.png)

ZH-AC2000（Ultra）硬件规格及安装说明
