融合路由硬件说明

设备型号：ZH-AC300R

设备参数：19寸桌面式融合路由（质保3年）

8*10/100/1000M电口

2*10/100/1000/2500M电口

2*10/100/1000M SFP光口

1*USB3.0接口

内置电源 100-240V AC50/60Hz

功耗<30瓦

产品尺寸：440\*250\*44mm

产品重量：2.55kg

工作温度:-10℃～65℃

产品外观及硬件规格说明：

![](/media/202603/a254d199091d46478edc094c7296af1e4835.png)

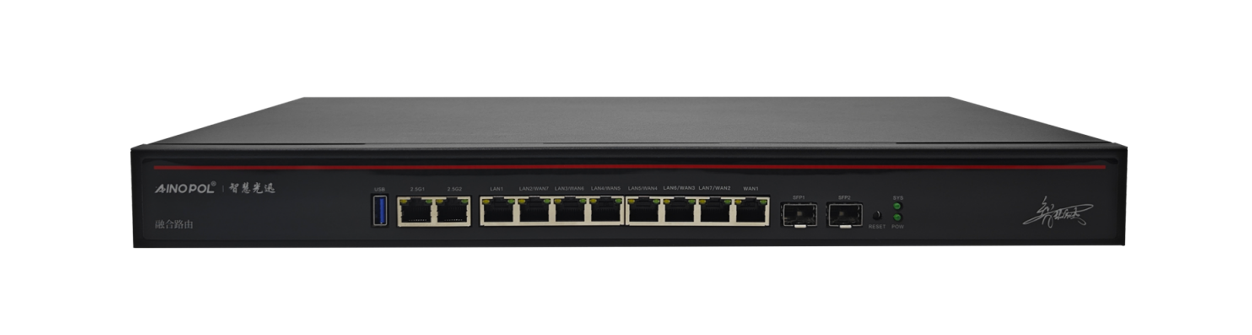

图1 ZH-AC300R产品正面

![](/media/202603/0be5dba581294160b42f9558acee55114948.png)

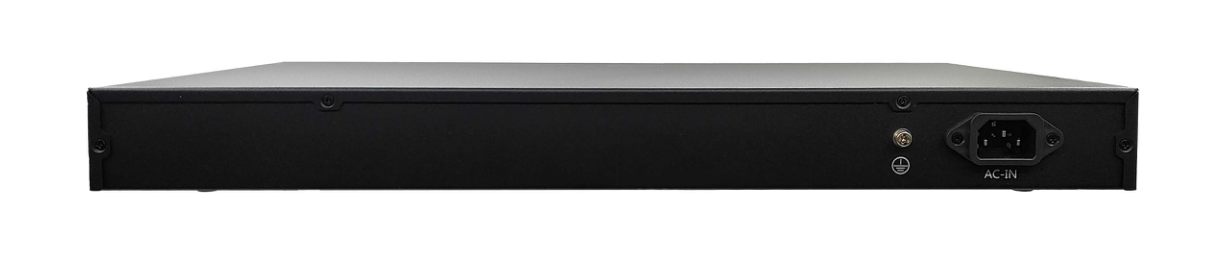

图2 ZH-AC300R产品背面

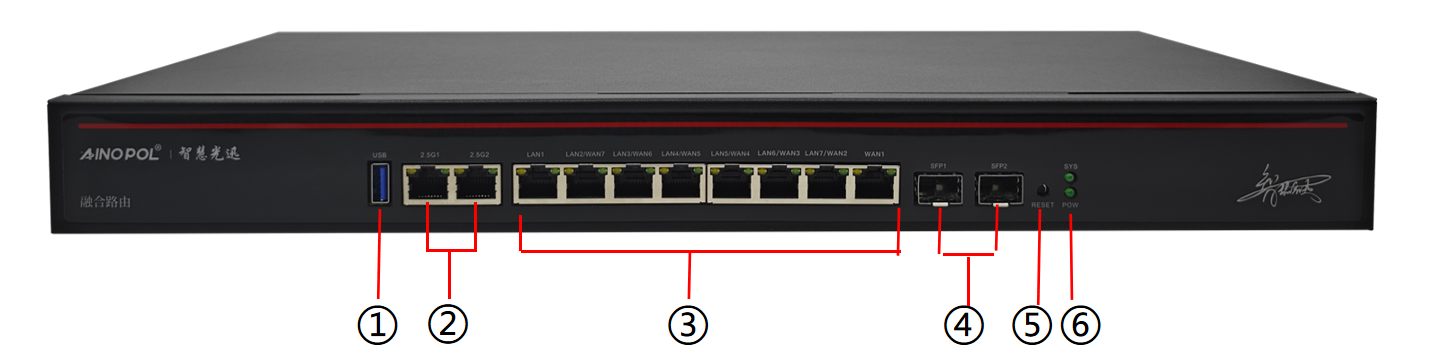

1、接口说明

![](/media/202603/db7b1ffbc0f0413c98a801e2ee9c2e495300.png)

①：USB3.0接口：可接入U盘、键盘、鼠标等设备。常用于服务器初始化、重新写入使用。

②：网口接口：2*2.5G RJ45网口，可自定义lan/wan口。

③：网口接口：8*RJ45网口，可自定义lan/wan口。

④：网口接口：2*SFP光口，可自定义lan/wan口。

⑤：RESET键：复位键，可恢复出厂设置。

⑥： SYS指示灯（绿）：设备系统指示灯，系统启动时闪烁。
POW指示灯（绿）：设备电源指示灯，正常运行时常亮。

![](/media/202603/7988908b7a9143e1aaf7234438c9258f3101.png)

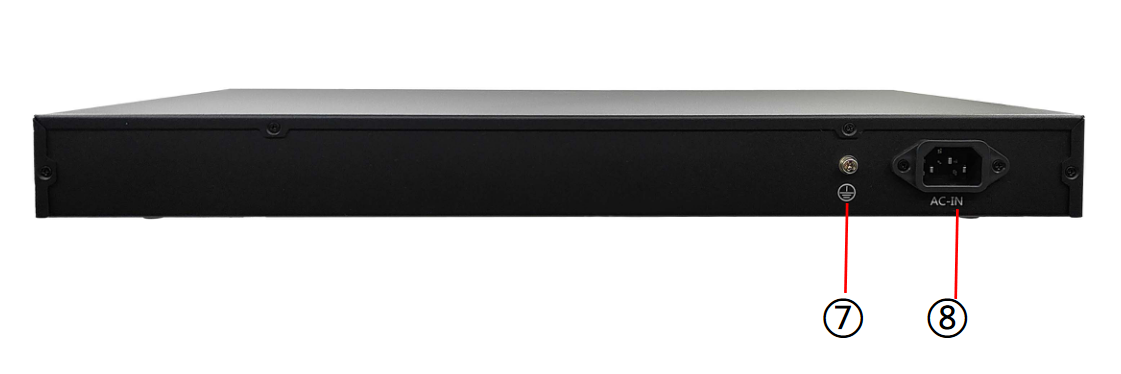

⑦：接地

⑧：电源接口：内置电源 100-240V AC50/60Hz

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/591fb47724034fbb9f87257c58baa7449521.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/dc641e694bb84ae2a336b1ffa11c38642284.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/452a6e2ac18e40f0a9198de2441bdab94862.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/52cbe45c61724024a1e442bb35613c722166.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/0ade47975da549988facae0d484806137233.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/34a1c479ace14d2cb142336a01b79b066959.png)

ZH-AC300R硬件规格及安装说明
