融合路由硬件说明

设备型号：ZH-AC200R（LI）

设备参数：桌面式融合路由（质保3年）

3*10/100/1000M电口）

1\*USB3.0接口

外置电源：DC 12V 1.5A

功耗<30瓦

产品尺寸：

产品重量：

工作温度:-10℃～65℃

产品外观及硬件规格说明：

![](/media/202603/00925e1f12fe4aad97a1cb667441901f9874.png)

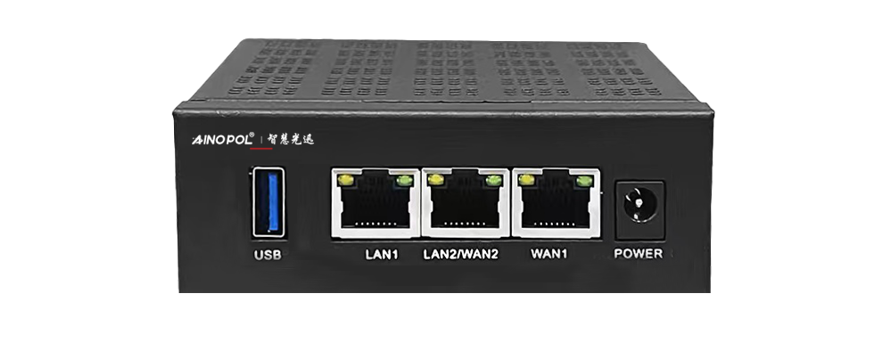

图1 ZH-AC200R（LI）产品正面

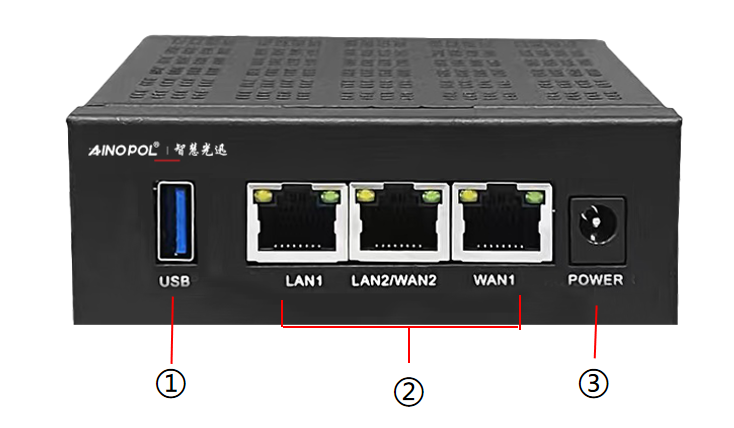

1、接口说明

![](/media/202603/70ff86e5a505487cb8b274f1d8fff00e5683.png)

①：USB3.0接口：可接入U盘、键盘、鼠标等设备。常用于服务器初始化、重新写入使用。

②：网口接口：RJ45网口，左1为固定lan口，右1为固定wan口，其余网口可自定义lan/wan口。

③：电源接口：DC 12V 1.5A

## 设备安装说明
1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/e78ee1ce29de46478b76bbb400ce25007925.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/638951285b3f433ab889a00ce64808927300.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/20b7bdda880948cfa63f2fc5ffec25137040.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/0223deccf6ce48e8a6fccfd47635d64b5797.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/9451c78446ba4801a9a417d815ca8c0d7204.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/57c9b99e87414f70909ff7535e86702f7375.png)

ZH-AC200R（LI）硬件规格及安装说明
