融合路由硬件说明

设备型号：ZH-AC100（Ultra）

设备参数：13寸桌面式融合路由（质保3年）

5\*10/100/1000M电口（WAN/LAN自由切换）

1\*100/1000M SFP光口（WAN/LAN自由切换）

1\*USB3.0接口

内置电源 100-240V AC50/60Hz

功耗<10瓦

产品尺寸：218\*130\*30mm

产品重量：2.6kg

工作温度:-10℃～65℃

产品外观及硬件规格说明：

![](/media/202603/a24d516286dc4e60bc0adb758bddf8091961.png)

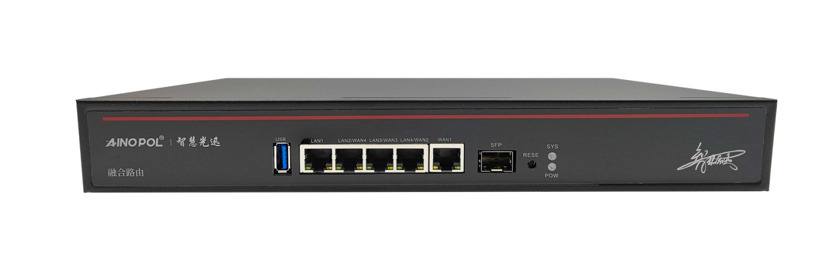

图1 ZH-AC100（Ultra）产品正面

![](/media/202603/3088cd8915b94a8488a6e83856175ef73554.png)

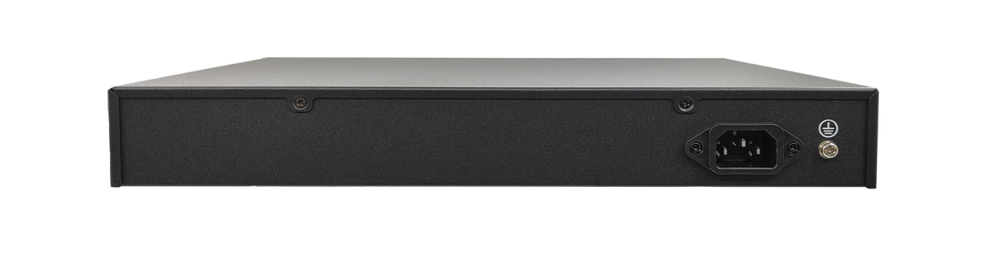

图2 ZH-AC100（Ultra）产品背面

1、接口说明

![](/media/202603/6840d108efbb462c9a30512cf590adc98746.png)

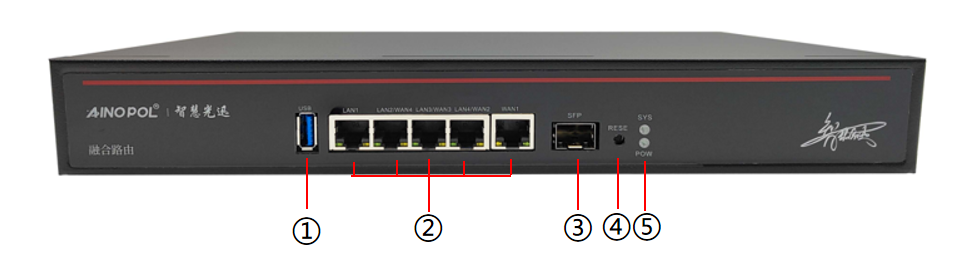

①：USB3.0接口：可接入U盘、键盘、鼠标等设备。常用于服务器初始化、重新写入使用。

②：网口接口：RJ45网口，左1为固定lan口，右1为固定wan口，其余三网口可自定义lan/wan口。

③：网口接口：SFP光口，可自定义lan/wan口。

④：RESET键：复位键，可恢复出厂设置。

⑤： SYS指示灯（绿）：设备系统指示灯，系统启动时闪烁。
       POW指示灯（绿）：设备电源指示灯，正常运行时常亮。

![](/media/202603/6476e1434e4140fca8ca3b80f2f692509544.png)

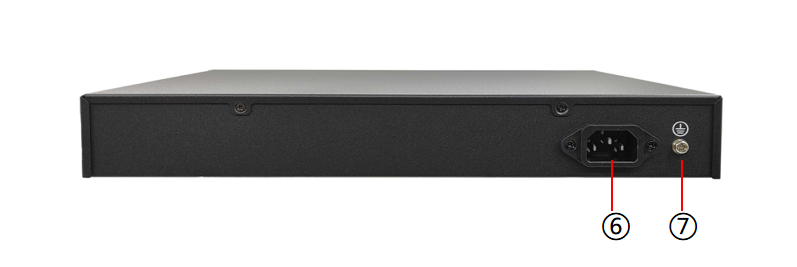

⑥：电源接口：内置电源 100-240V AC50/60Hz

⑦：接地

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/930897f900da4561b16494b835dad8af9772.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/212333de031e49438b40386ed086c8421854.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/1067b77196bc4de2ab2901ad502c74806466.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/63cab7b66c3f4ebb9cf69ef8dd9cbb9a9586.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/7d5ffd5cafb141c88bb627a62049e7043760.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/a4e70821c1544dc98a8c74a1e5a7990d2279.png)

ZH-AC100（Ultra）硬件规格及安装说明
