ZH-AC100硬件规格及安装说明

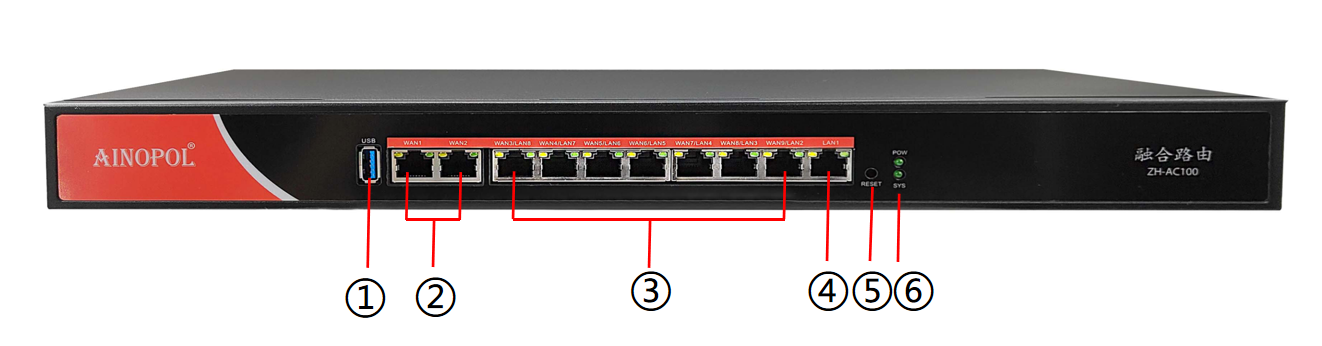

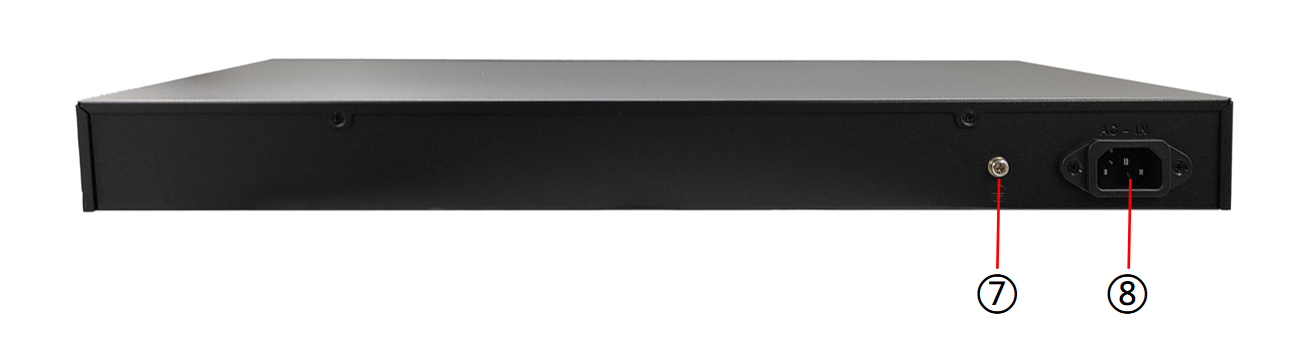

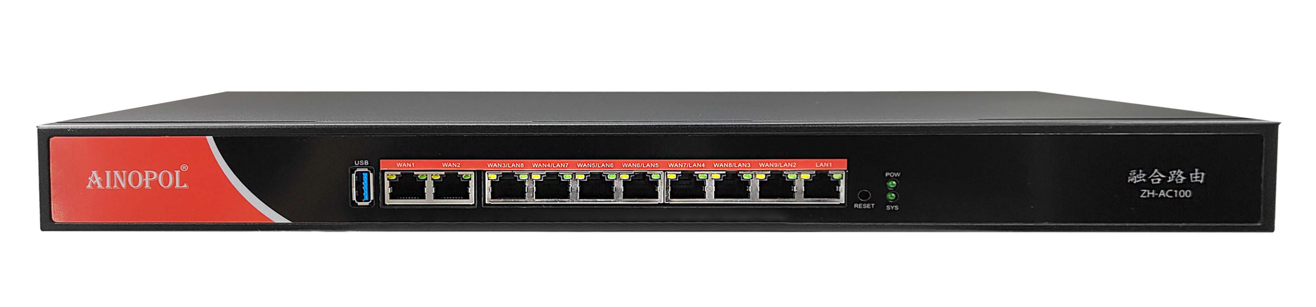

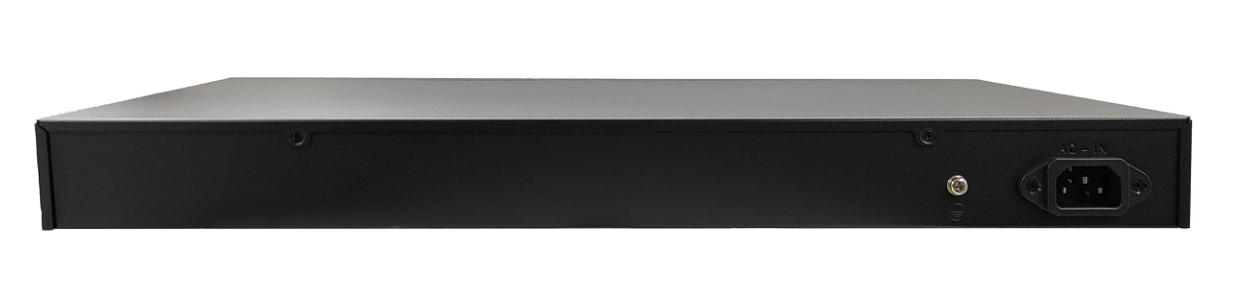

融合路由硬件说明 设备型号：ZH-AC100 设备参数：19寸机架式融合路由（质保3年） 10*10/100/1000M电口（WAN/LAN自由切换） 1\*USB3.0接口 内置电源 100-240V AC50/60Hz 功耗<20瓦 产品尺寸：440\*221\*44mm 产品重量：2.25kg 工作温度:-10℃～65℃ 产品外观及硬件规格说明：  图1 ZH-AC100 产品正面  图2 ZH-AC100 产品背面 1、接口说明  ①：USB3.0接口：可接入U盘、键盘、鼠标等设备。常用于服务器初始化、重新写入使用。 ②：网口接口（WAN）：RJ45网口，两个固定WAN口。 ③：网口接口：RJ45网口，七个LAN/WAN口，可自行设置。 ④：网口接口（LAN）：RJ45网口，一个固定LAN口。 ⑤：RESET键：复位键，可恢复出厂设置。 ⑤： SYS指示灯（绿）：设备系统指示灯，系统启动时闪烁。 POW指示灯（绿）：设备电源指示灯，正常运行时常亮。  ⑦：接地 ⑧：电源接口：内置电源 100-240V AC50/60Hz
