融合路由硬件说明

设备型号：ZH-AC1000

设备参数：19寸2U机架式万兆融合路由（质保3年）

6*10/100/1000M电口

2*10GE光口

2*USB端口2.0

1*CONSOLE接口

内置电源 100-240V AC50/60Hz

功耗<100瓦

产品尺寸：500\*430\*90mm

产品重量：8.4kg

工作温度:-10℃～65℃

产品外观及硬件规格说明：

![](/media/202603/cc6bec5c765c41dd9e93acabc085d4193053.png)

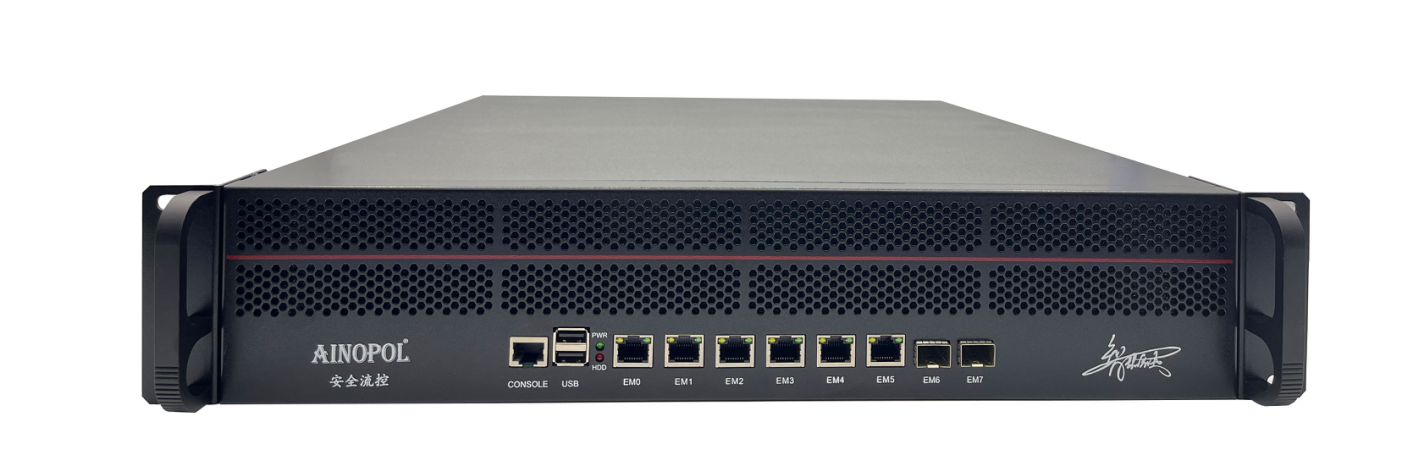

图1 ZH-AC1000 产品正面

![](/media/202603/3ccf2b8580f04a55b09d38528b7b5a8e5017.png)

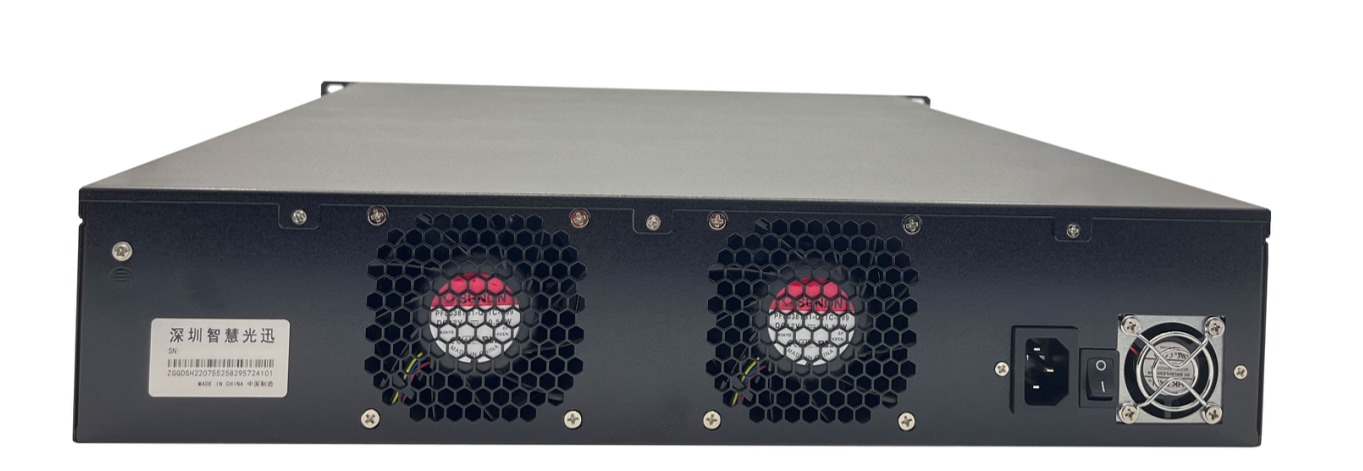

图2 ZH-AC1000 产品背面

1、接口说明

![](/media/202603/3e66781077f542d7a75dc32f6070e3185034.png)

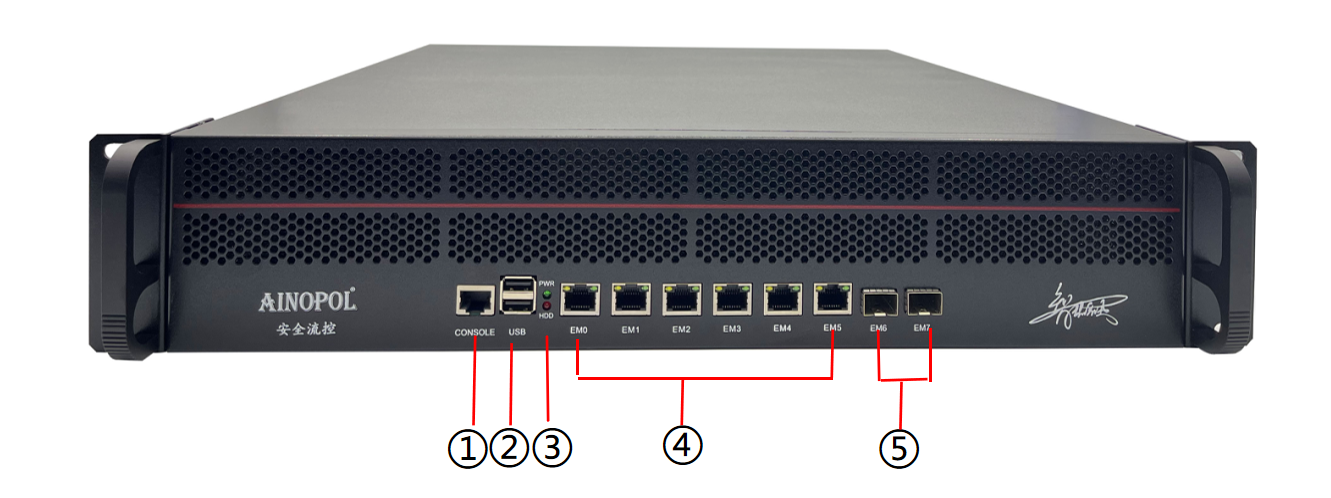

①：CONSOLE口：调试口

②：USB3.0接口：可接入U盘、键盘、鼠标等设备。常用于服务器初始化、重新写入使用。

③： PWR指示灯（绿）：设备电源指示灯，正常运行时常亮。
HDD指示灯（红）：设备硬盘指示灯，闪烁则代表在读写数据。

④：网口接口：6\*RJ45网口，可自定义lan/wan口。

⑤：网口接口：2\*SFP+光口，可自定义lan/wan口。

![](/media/202603/8179c54117ab4c22a7b7dcadaf5224358825.png)

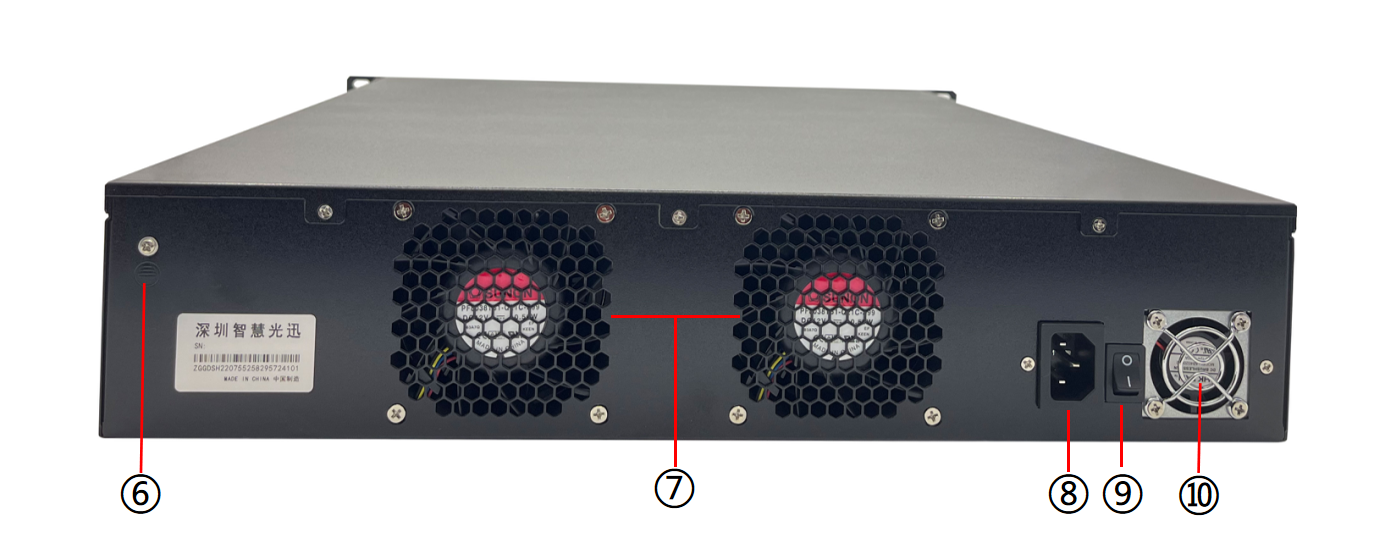

⑥：接地

⑦：风扇

⑧：电源接口：内置电源 100-240V AC50/60Hz

⑨：电源开关

⑩：电源风扇

## 设备安装说明

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/6031c5c3760c4067a0723794a84123c09884.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/9ba041da737c40009ba80915dd76b5494780.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/e1db6634e57447a6a80ade6d3989c5632656.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/6348c0d9bccf4c6294664b5558fe38c14280.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/850721dc4acd45aca7719d26894d0e9b9304.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/885ce87474a0479582aadaef7b3ffbbc2281.png)

ZH-AC1000硬件规格及安装说明
