融合路由硬件说明

设备型号：ZH-AC200S

设备参数：19寸桌面式融合路由（质保3年）

6*10/100/1000M电口

2*USB2.0接口

1*CONSOLE接口

内置电源 100-240V AC50/60Hz

功耗<30瓦

产品尺寸：430\*300\*45mm

产品重量：2.85kg

工作温度:-10℃～65℃

产品外观及硬件规格说明：

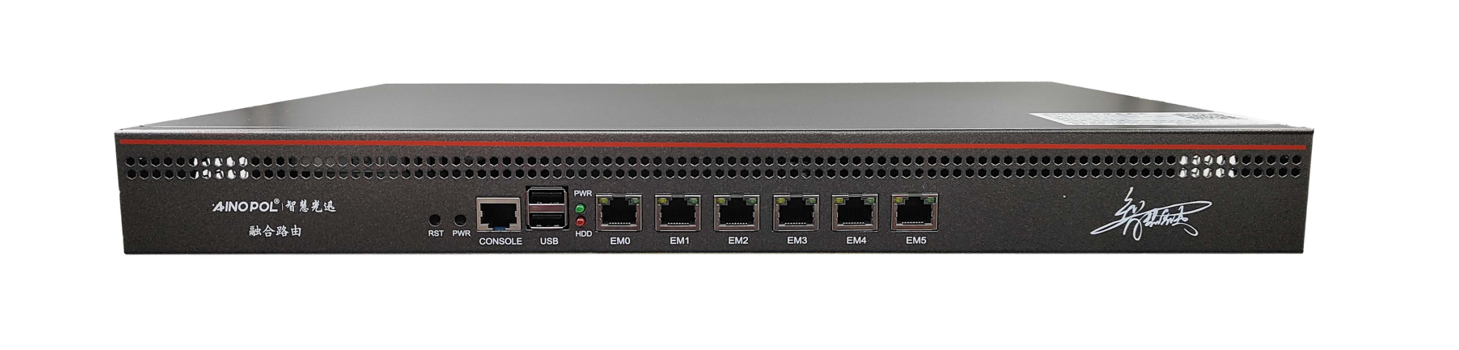

![](/media/202603/2c2704b78ff8415eb4be6f661dfe816d3392.png)
图1 ZH-AC200S产品正面

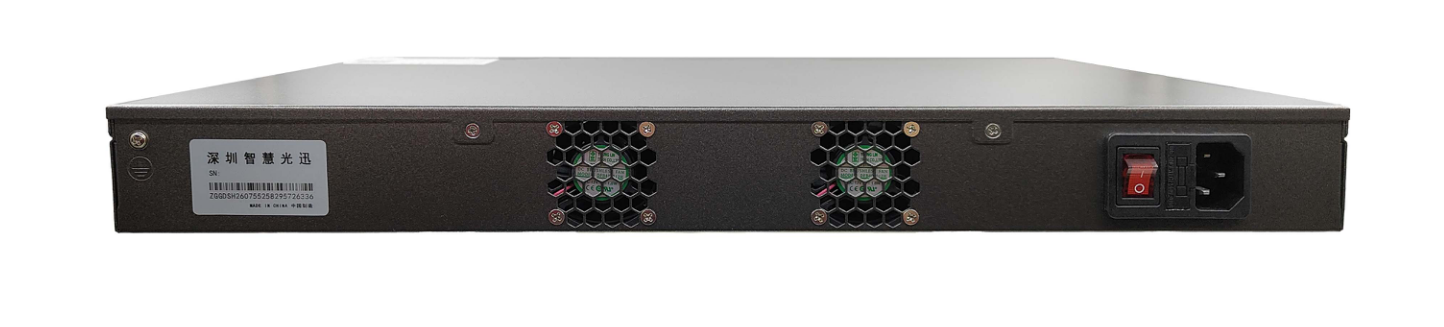

![](/media/202603/06aa42f728124097824bcece729763787925.png)

图2 ZH-AC200S产品背面

1、接口说明

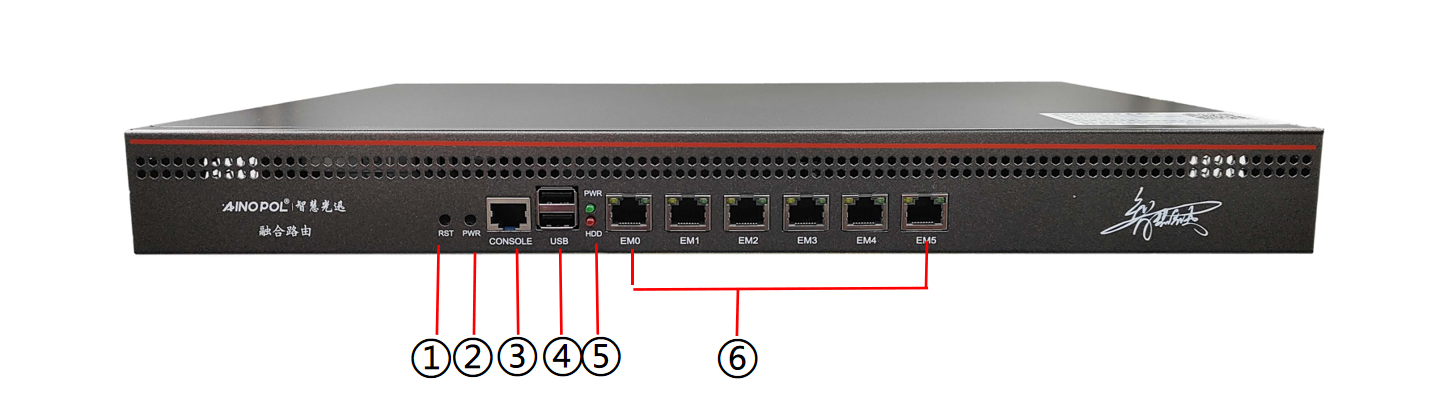

![](/media/202603/a952d5c3e6f240849d7783021d3ba5a46744.png)
①：RESET键：复位键，可恢复出厂设置。

②：PWR键：

③：CONSOLE口：调试口

④：USB3.0接口：可接入U盘、键盘、鼠标等设备。常用于服务器初始化、重新写入使用。

⑤： PWR指示灯（绿）：设备电源指示灯，正常运行时常亮。
HDD指示灯（红）：设备硬盘指示灯，闪烁则代表在读写数据。

⑥：网口接口：6\*RJ45网口，可自定义lan/wan口。

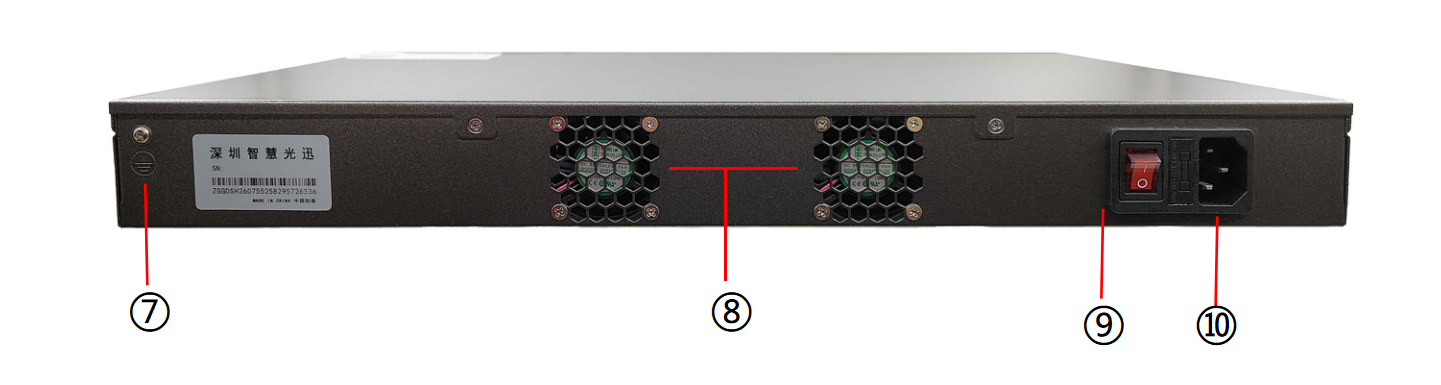

![](/media/202603/c51adb44a6e34d01ac36cdb44e7f59549321.png)

⑦：接地

⑧：风扇

⑨：电源开关

⑩：电源接口：内置电源 100-240V AC50/60Hz

## 设备安装说明[](https://doc.sczhgx.com/doc/460/#h2-%E8%AE%BE%E5%A4%87%E5%AE%89%E8%A3%85%E8%AF%B4%E6%98%8E)

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/7c21846beed1469c9b09b71124a2e3938088.png)
2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/f06650b1805849249056c21f934c8cca9464.png)
3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/e1601bf114f949f3a35b227fc6c946346813.png)
4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/d0df2425d2aa4feeaf3094d4a8e16e287107.png)
5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/db681bdd553b462b97b105c536e9e4ea4170.png)
6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/82673cd0d7004174ae7c344c992ec71d4747.png)

ZH-AC200S硬件规格及安装说明
