ZH-AC100（Ultra） MINI硬件规格及安装说明

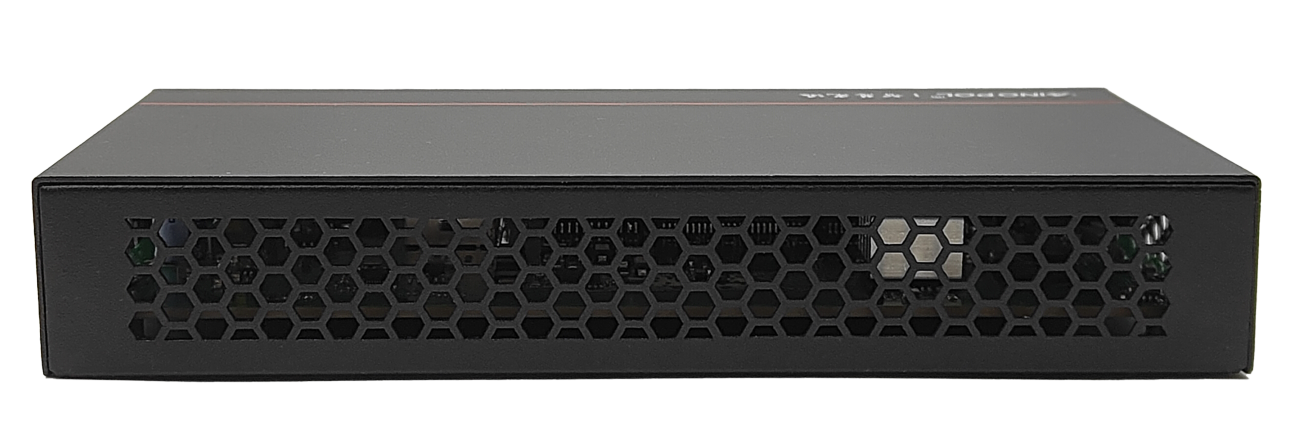

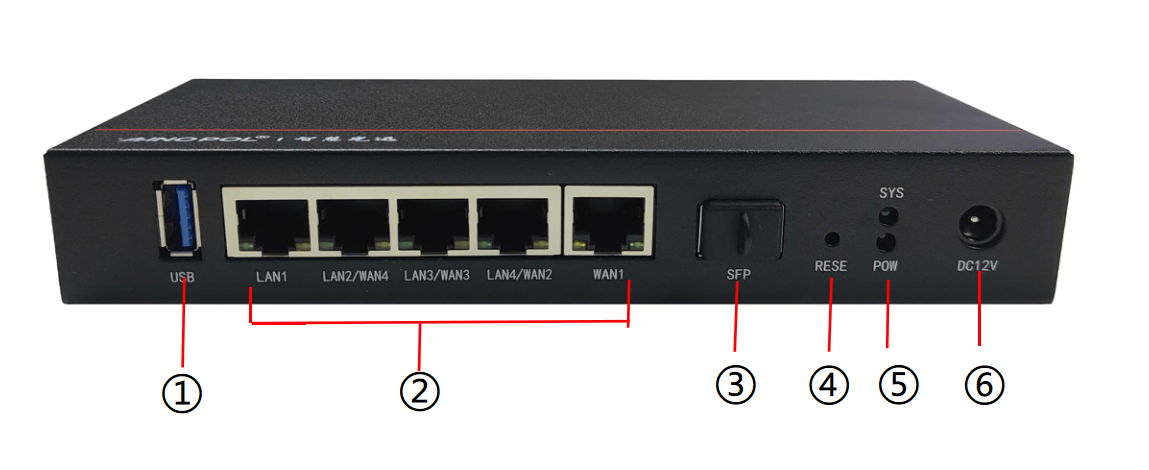

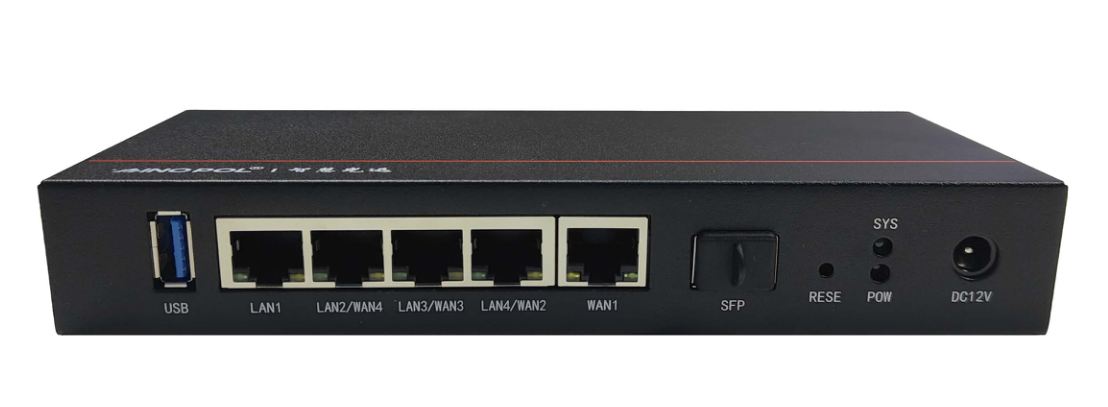

融合路由硬件说明 设备型号：ZH-AC100（Ultra） MINI 设备参数：桌面式融合路由（质保3年） 5\*10/100/1000M电口（WAN/LAN自由切换） 1\*100/1000M SFP光口（WAN/LAN自由切换） 1\*USB3.0接口 内置电源 100-240V AC50/60Hz 功耗<10瓦 产品尺寸：178\*95\*30mm 产品重量：0.4kg 工作温度:-10℃～65℃ 产品外观及硬件规格说明：  图1 ZH-AC100（Ultra）MINI产品正面  图2 ZH-AC100（Ultra）MINI产品背面 1、接口说明  ①：USB3.0接口：可接入U盘、键盘、鼠标等设备。常用于服务器初始化、重新写入使用。 ②：网口接口：RJ45网口，左1为固定lan口，右1为固定wan口，其余三网口可自定义lan/wan口。 ③：网口接口：SFP光口，可自定义lan/wan口。 ④：RESET键：复位键，可恢复出厂设置。 ⑤： SYS指示灯（绿）：设备系统指示灯，系统启动时闪烁。 POW指示灯（绿）：设备电源指示灯，正常运行时常亮。 ⑥：电源接口：DC 12V
