【产品教程】2026.03.25 融合路由-TR069/ACS-配置模板

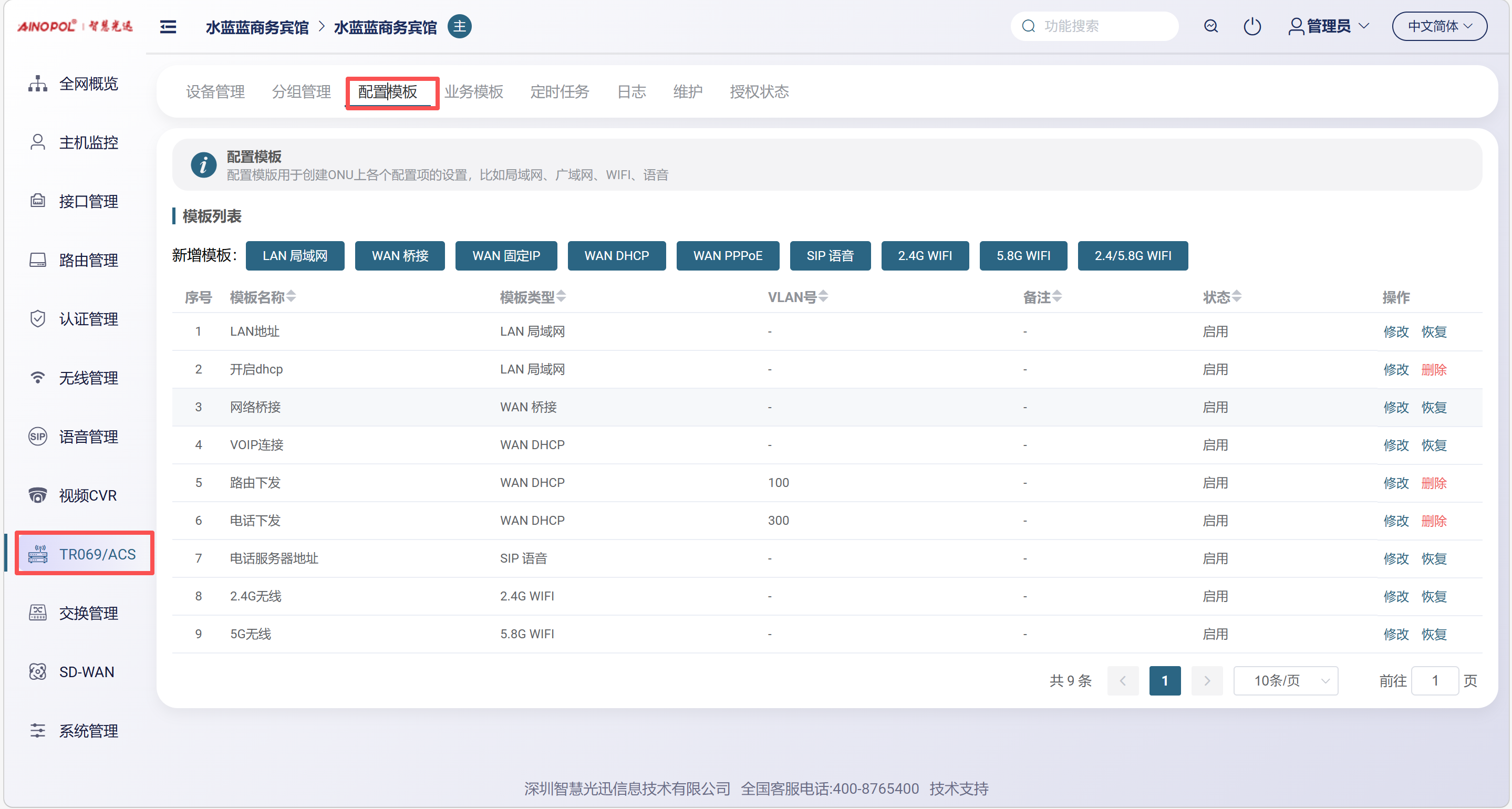

这里的模板主要用于修改光猫配置。

![](/media/202603/6a17b9f5cdc4455382ecd593881117cc6765.png)

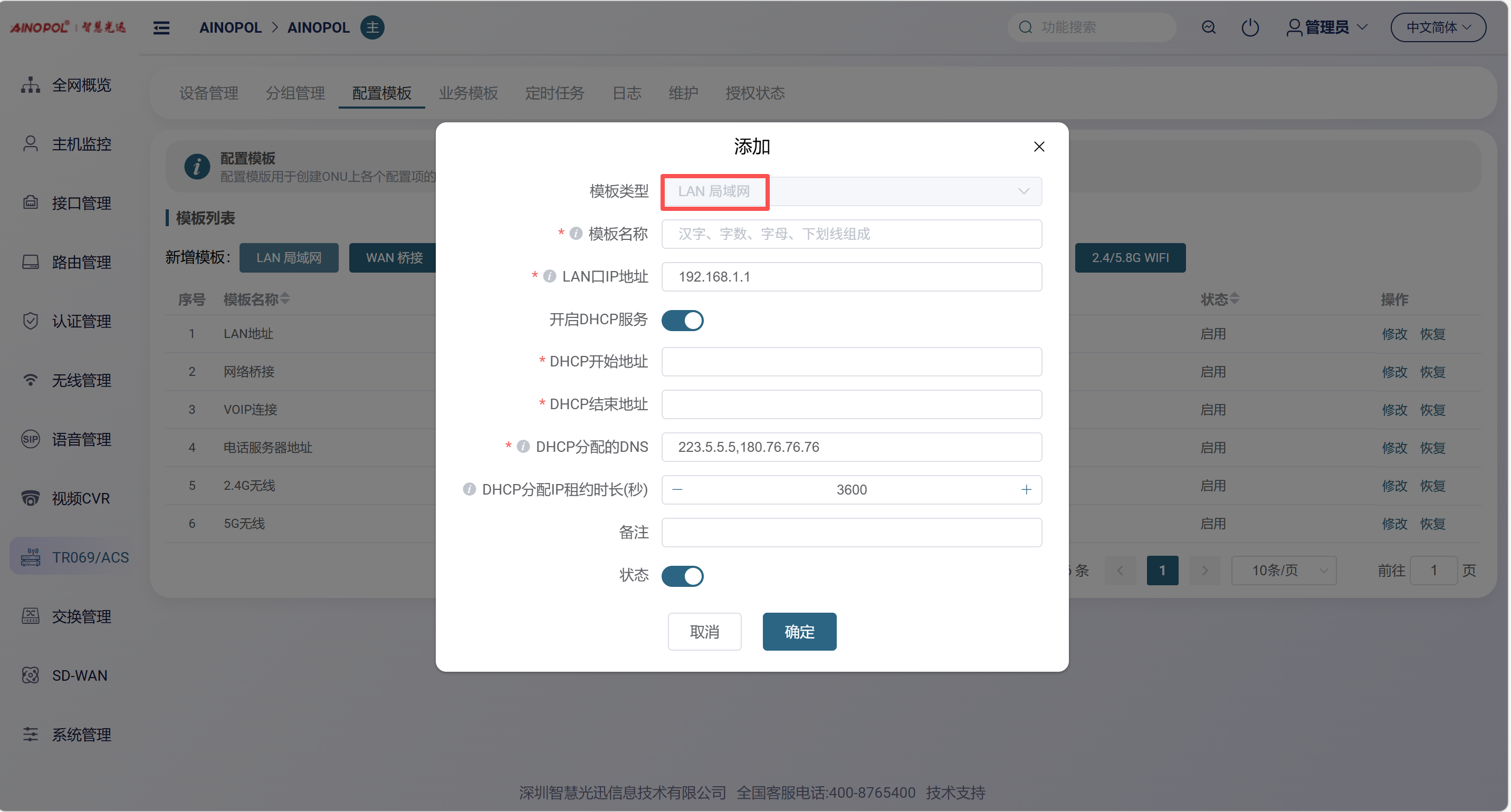

LAN局域网配置说明：光猫在路由模式下需要进行 LAN 配置，这对应光猫 LAN 侧的 DHCP 设置。模板名称可以自定义；LAN 口 IP 地址即光猫 DHCP 的网关地址。路由模式下必须开启 DHCP 服务，否则下发的终端无法获取 IP 地址。DHCP 地址池（开始地址和结束地址）需要与 LAN 口 IP 同网段，DNS 和租约时间对于不熟悉的客户可使用默认设置即可。

![](/media/202603/c31aa822176149eb88529a7471acb0c73377.png)

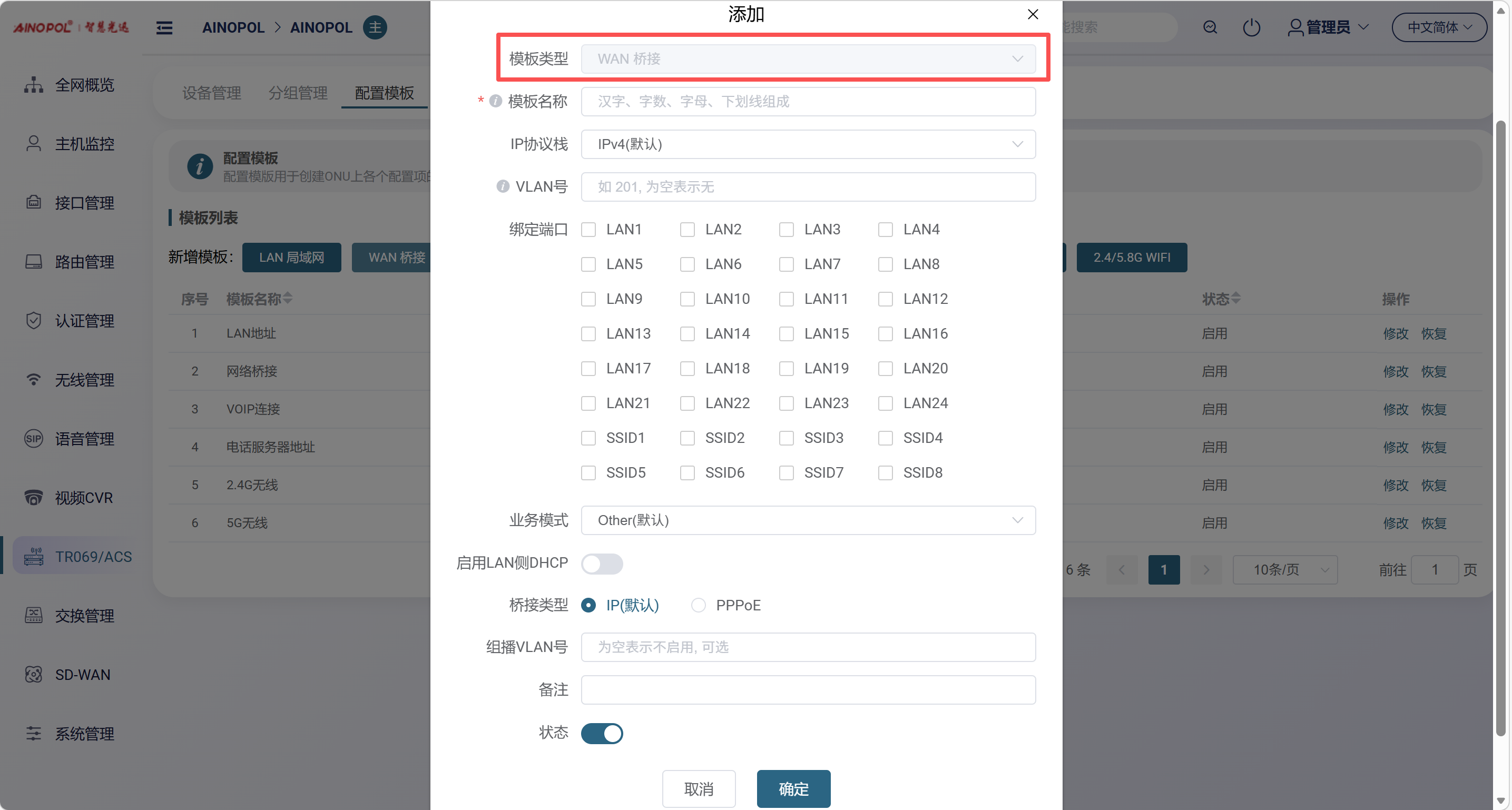

这是光猫的二层桥接模式配置，如下图所示，选择需要配置的 LAN 口和无线 SSID，并填写对应的 VLAN；如需透传组播，可在下方填写组播 VLAN 号，不需要则留空，其余参数保持默认即可。注意：如果 LAN 口需要绑定 VLAN 20，而无线 SSID 需要绑定 VLAN 30，则需要分别创建两个模板，并在各自模板中将不同的 VLAN 绑定到对应接口即可。

![](/media/202603/1b0b3745c36a484bb1619a9f5d4352329201.png)

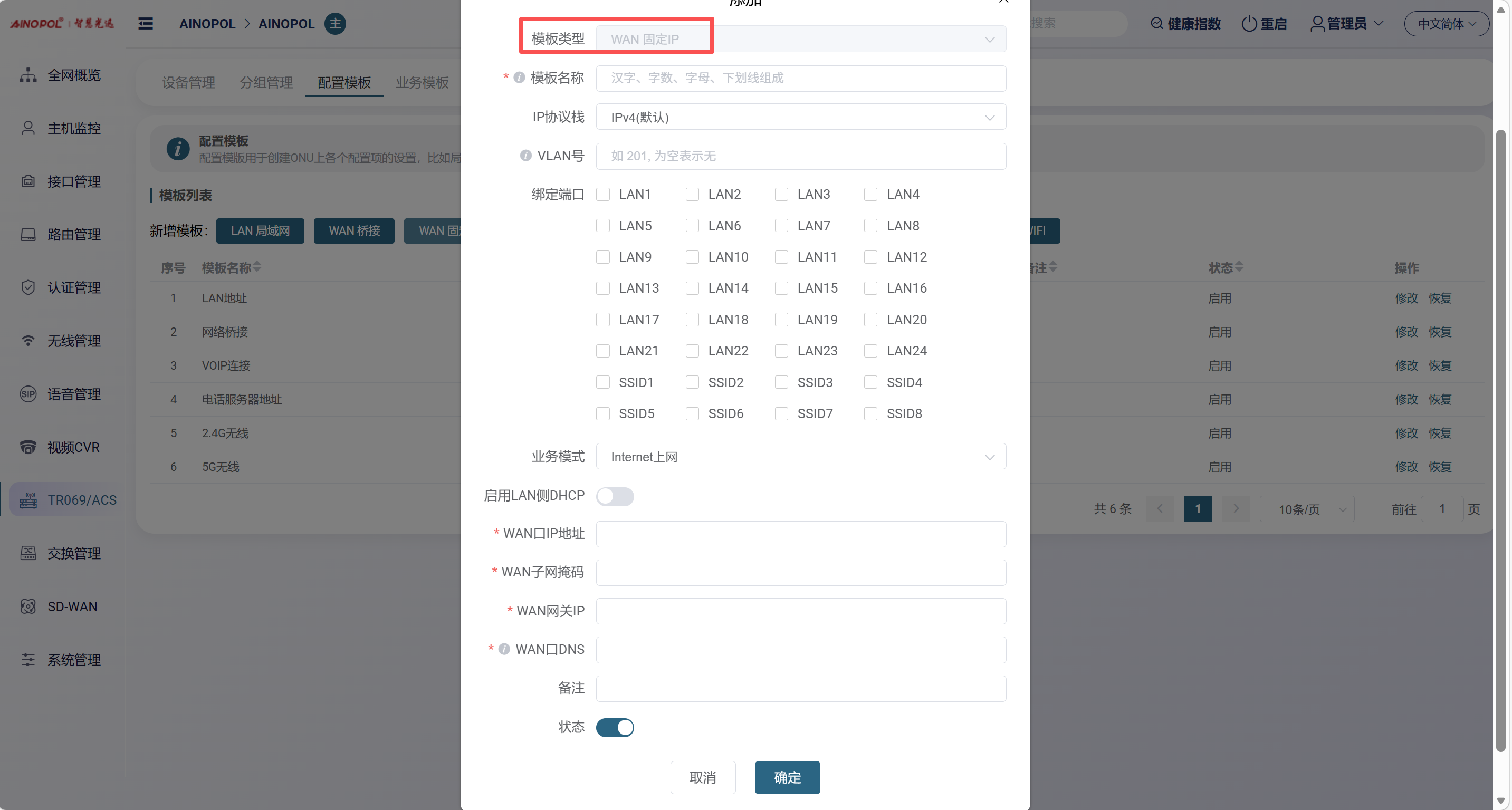

如下图所示，选定对应的 LAN 口并配置静态 IP 地址即可，该功能主要用于 VLAN 连通性测试，不建议用于光猫正式配置模板。

![](/media/202603/33086c23f21f40c987125e920c0cae209317.png)

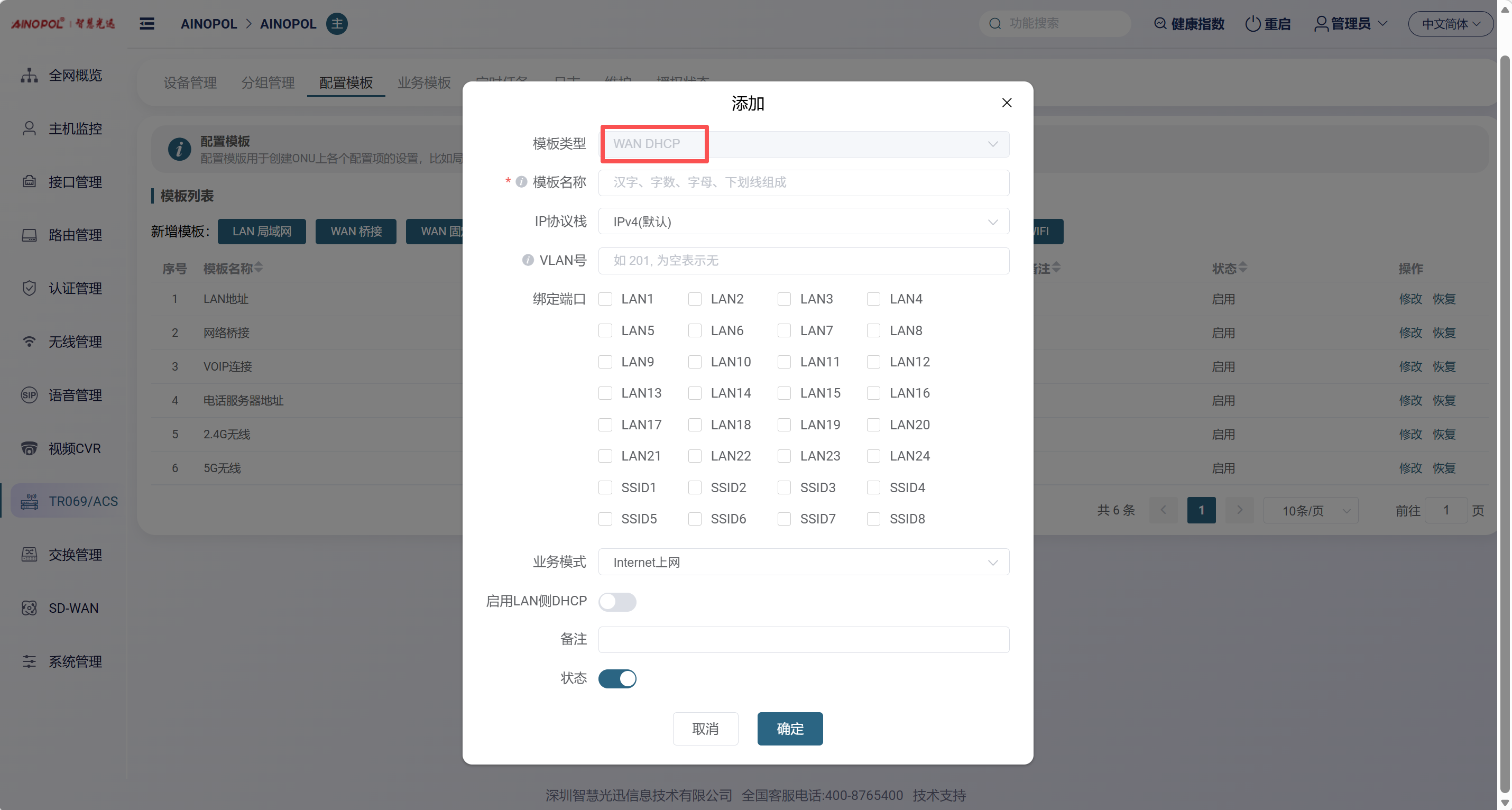

该模板主要用于光猫路由模式，配置步骤与上面一致，设置好 VLAN 并绑定对应端口即可；注意必须启用 LAN 侧 DHCP，否则下游终端无法获取光猫分配的 IP 地址，从而无法上网。

![](/media/202603/fc26c3bfbfab441b8fe58666b14b942b3924.png)

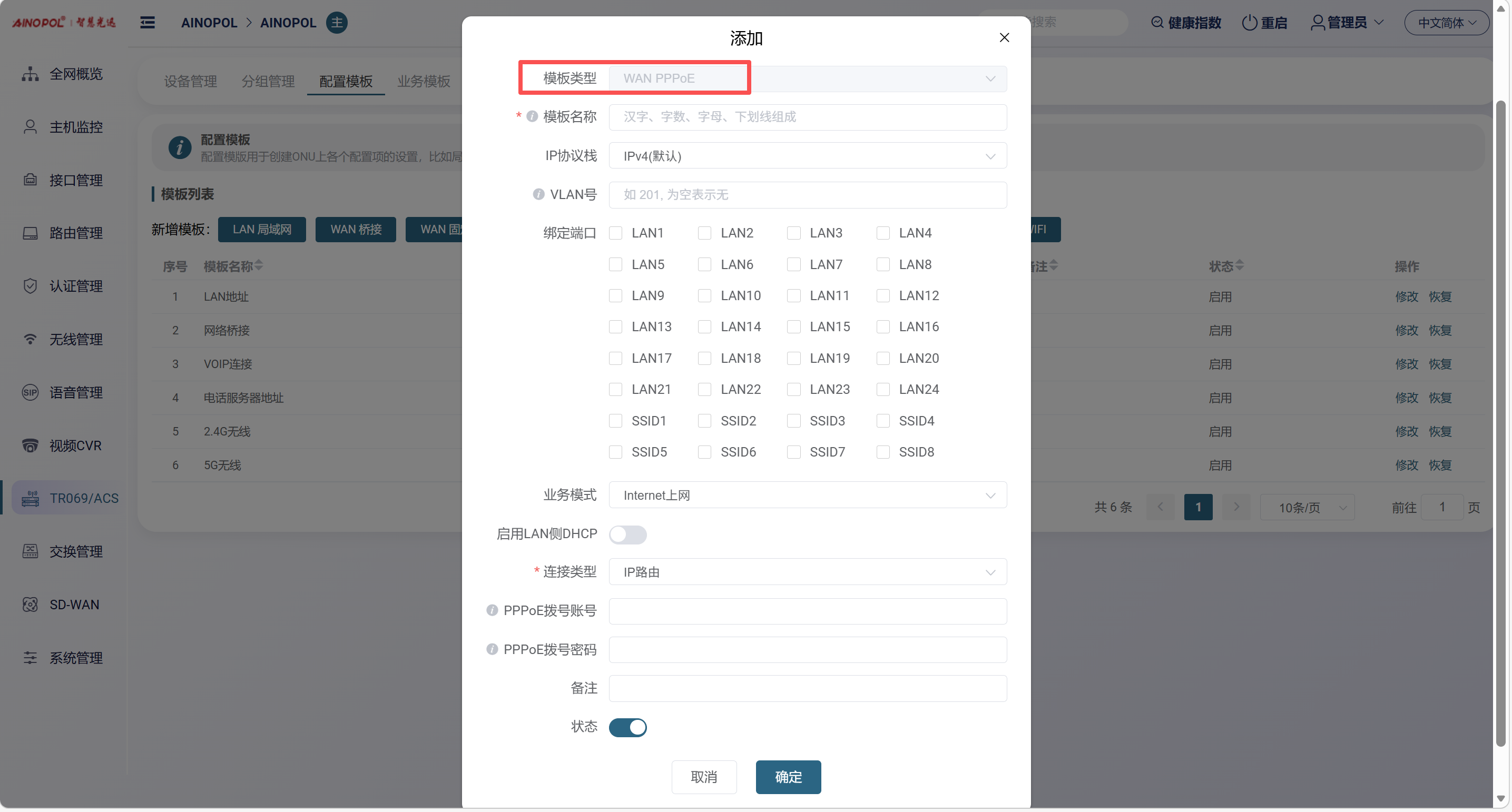

光猫的 PPPoE 模板用于光猫内部拨号，VLAN 和端口绑定方式与上述配置相同；需要注意的是必须填写 PPPoE 账号和密码，且该账号和密码需提前在融合路由的 PPPoE 中创建，否则光猫将无法拨号成功并获取 IP 地址。这里lan侧dhcp也需要打开。

![](/media/202603/6f09ddd27dd241018443fbf0cdb1cd843194.png)

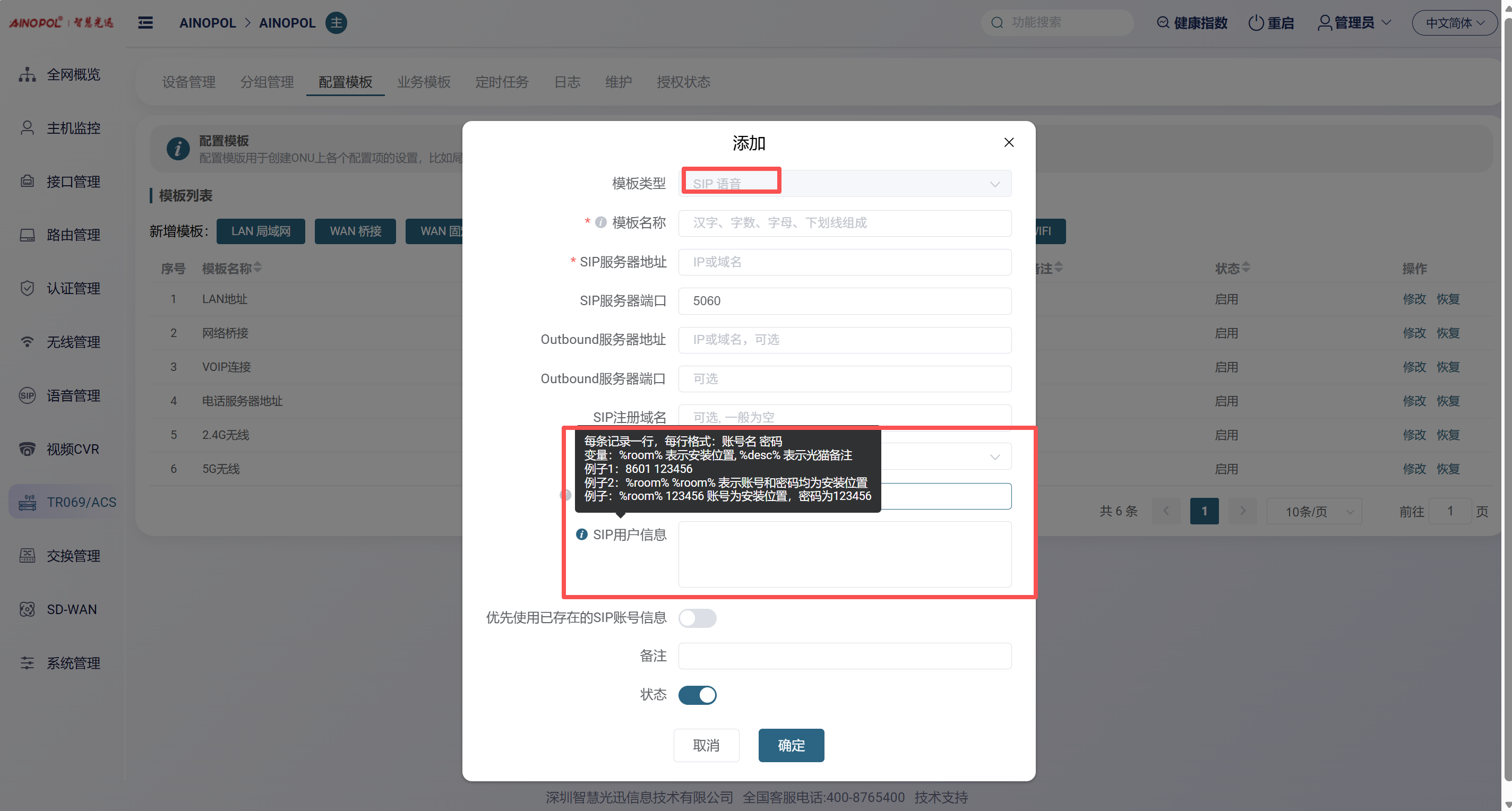

该模板主要用于注册电话，模板名称可自定义；SIP 服务器地址一般填写内网注册电话服务器的上网口 IP；SIP 用户信息中填写光猫需要注册的分机号和密码，其中 `%room%` 代表安装位置，`%desc%` 表示光猫备注。

例子1：8601 123456    表示账号8601，密码为123456
例子2：%room% %room% 表示账号和密码均为安装位置
例子：%room% 123456 账号为安装位置，密码为123456

![](/media/202603/2a7df6b8c78c41f4b89cb96be280ed521611.png)

该模板为 2.4G 无线 SSID 配置，光猫一般支持配置两个 SSID，可根据需要自行选择；SSID 名称可自定义，可设置为隐藏或不隐藏，也可选择是否开启无线加密，不加密时其余参数保持默认即可，如需加密则需要填写无线密码。

![](/media/202603/7aa7f968fe4a426b9c98bc23b65dc3a24573.png)

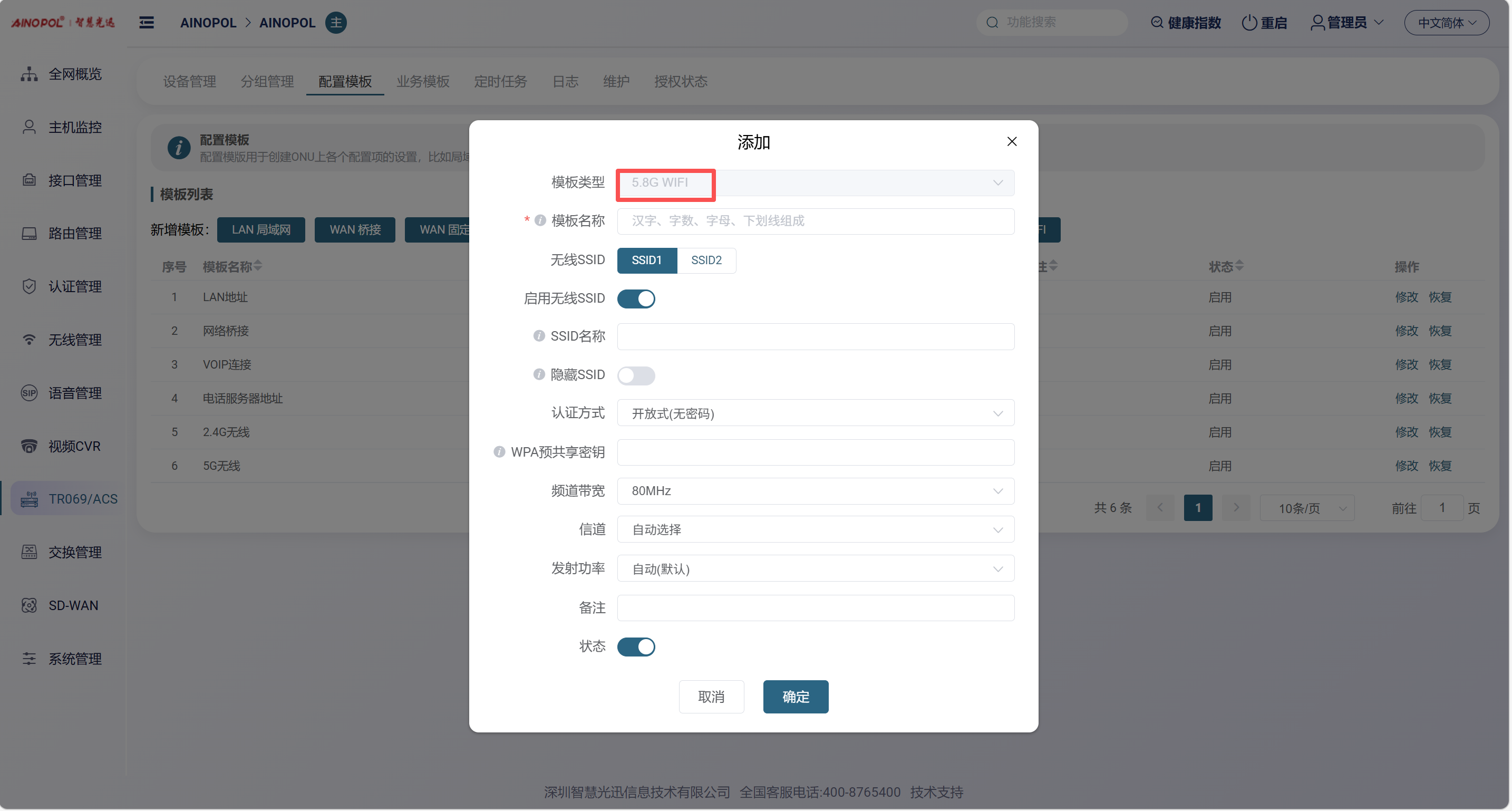

与上面的 2.4G 无线 SSID 配置方法相同，按照相同步骤设置即可。

![](/media/202603/d9fefdb521b54dfaa883f3ce8eac2df82283.png)

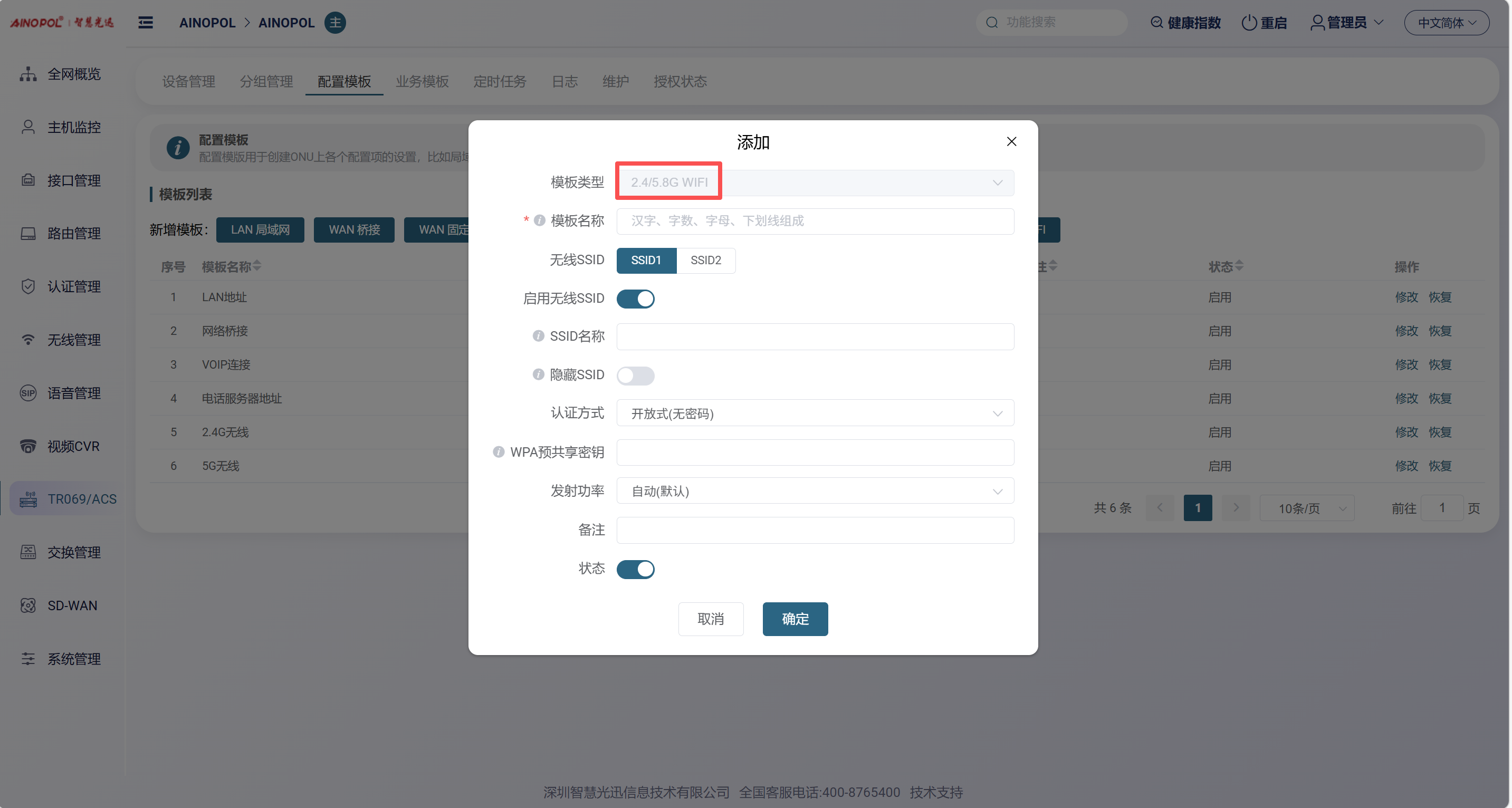

配置方式与上面的 2.4G 相同，该模板只是将光猫的 2.4G 与 5G 无线进行双频合一设置。

![](/media/202603/c25117edf8f948bea106359df4317d6d1918.png)
