# **酒店全光融合通信解决方案**

</center>

## **一、项目背景**

在酒店行业蓬勃发展的当下，宾客对于住宿体验的期望不断攀升。他们不仅要求舒适的住宿环境，更期望在酒店内享受到便捷、高效、多样化的通信与娱乐服务。同时，酒店管理者也在寻求提升运营效率、优化服务质量、降低管理成本的有效途径。全光网络凭借其卓越的性能优势，成为满足酒店与宾客双方需求、推动酒店行业信息化发展的关键技术。

## **二、需求分析**

### **（一）宾客服务需求**

1. ****清晰稳定通信****

酒店电话高清语音通话音质佳，拥有来电显示、呼叫转移等多种实用功能，电话系统可与语音助手进行对接，支持视频通话功能，提升沟通效率和服务质量。

1. ****高速网络接入****

客房有线网络高速稳定，多设备接入互不干扰；公共区域无线网络全覆盖，信号强且支持多用户并发，智能负载均衡保障高峰时段网速，多种便捷认证方式与严格安全保障让宾客安心上网。

### **（二）酒店管理需求**

1. ****高效通信协作****

构建完善音频调度电话系统，实现内部高效通信，集成酒店管理系统，便于统计分析通话数据，提升协同效率与管理决策水平。

1. ****智能监控管理****

视频监控系统全方位覆盖公共区域，使用全光方案进行数据传输保证其稳定性，可与应急响应机制联动，确保酒店安全有序。

1. ****网络管理维护****

全网设备统一管理平台实时监控运行状态，远程管理功能方便及时维护，数据分析助力优化网络性能，降低管理成本，保障网络稳定可靠。

## **三、解决方案概述**

### **（一）整体架构**

采用全光网络架构，分为核心层、汇聚层和接入层，构建统一通信网络平台，承载电视、电话、有线、无线、客控、监控等多种业务。

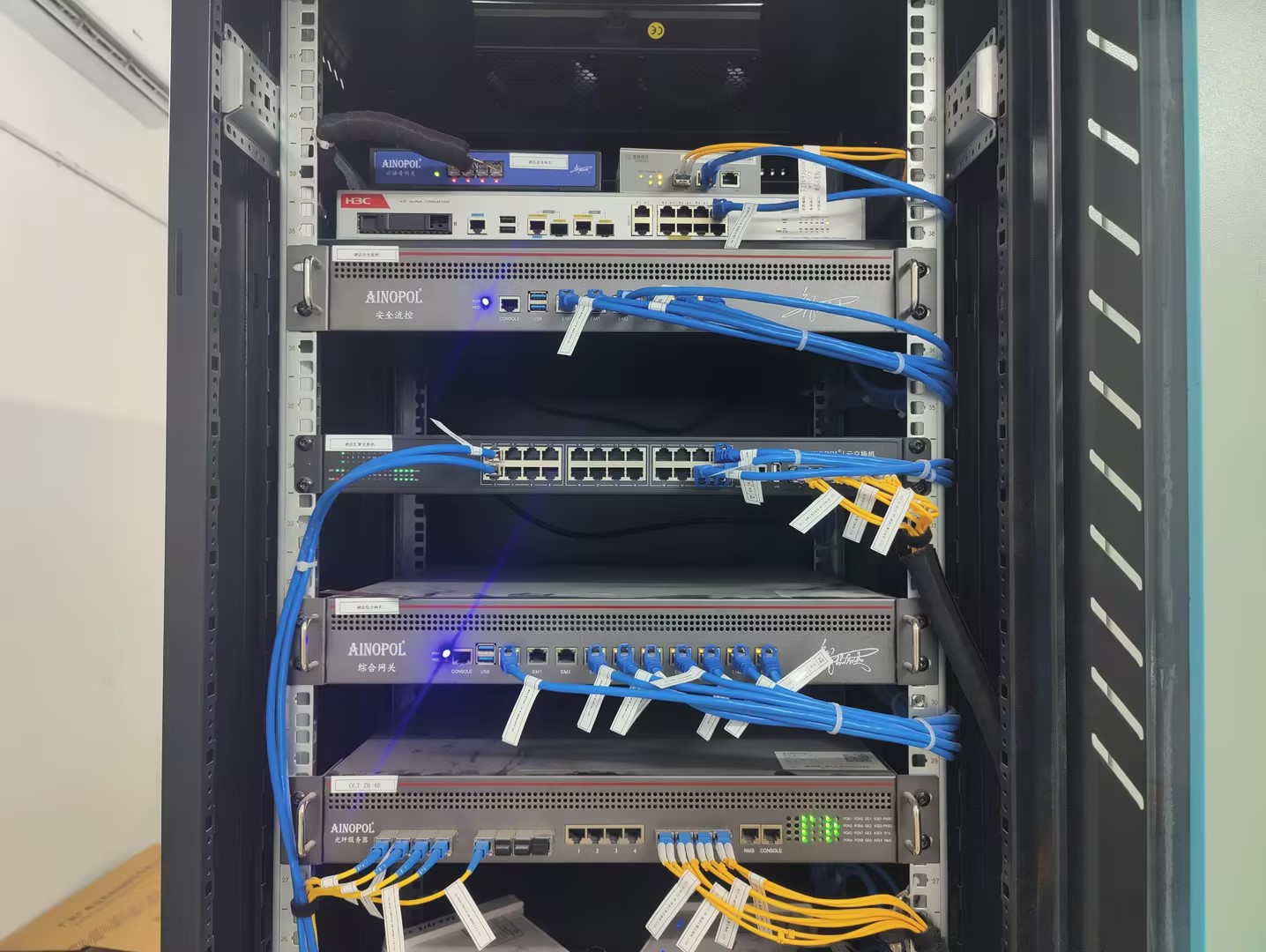

1. ****核心层****
* 由核心交换机、路由器、防火墙、IPPBX服务器等设备组成，负责整个酒店网络数据高速交换、路由转发、安全防护和语音通话等功能。
* 核心交换机大容量背板带宽、高密度端口，支持多种高速光接口，确保数据快速处理与转发。
* 路由器实现酒店与外部网络（如互联网、合作伙伴网络）高速稳定连接。
* 防火墙保护酒店内部网络免受外部网络攻击，保障网络安全。
* IPPBX服务器负责内线与内线、内线与外线、内线转接等多种功能

![8](/media/202603/20260327114213175374.jpeg)

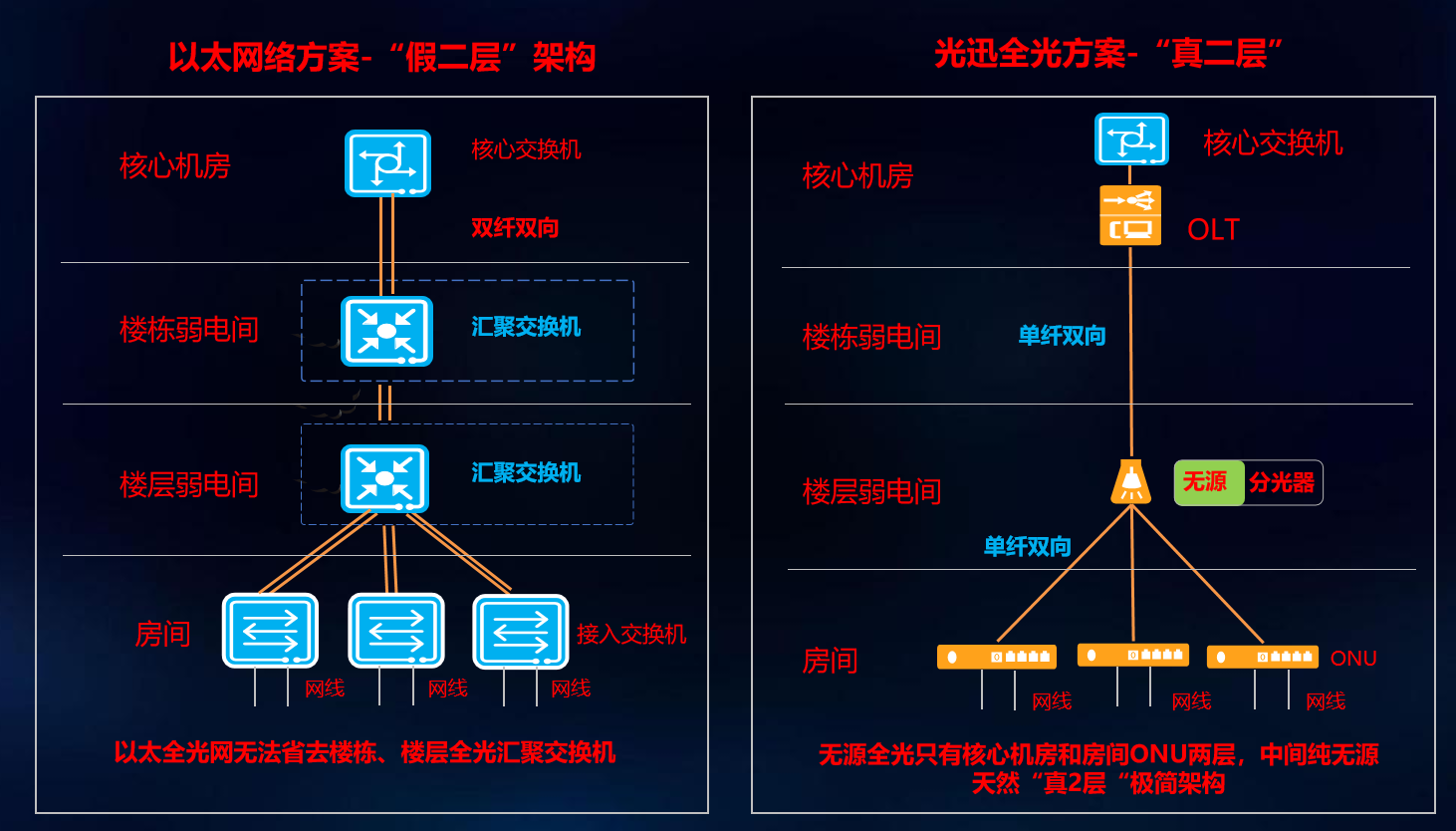

1. ****汇聚层****
* 主要设备为 OLT（光线路终端）和分光器，OLT 汇聚多个接入层设备数据并上传至核心层，分光器将 OLT 光信号分配到各个接入点。
* OLT 可兼容多种板卡，支持GPON、XG(S)PON，可管理大量 ONU 设备，为不同业务分配不同带宽和 VLAN，保证业务质量。

![](/media/202603/20260327114213181165.png)

1. ****接入层****

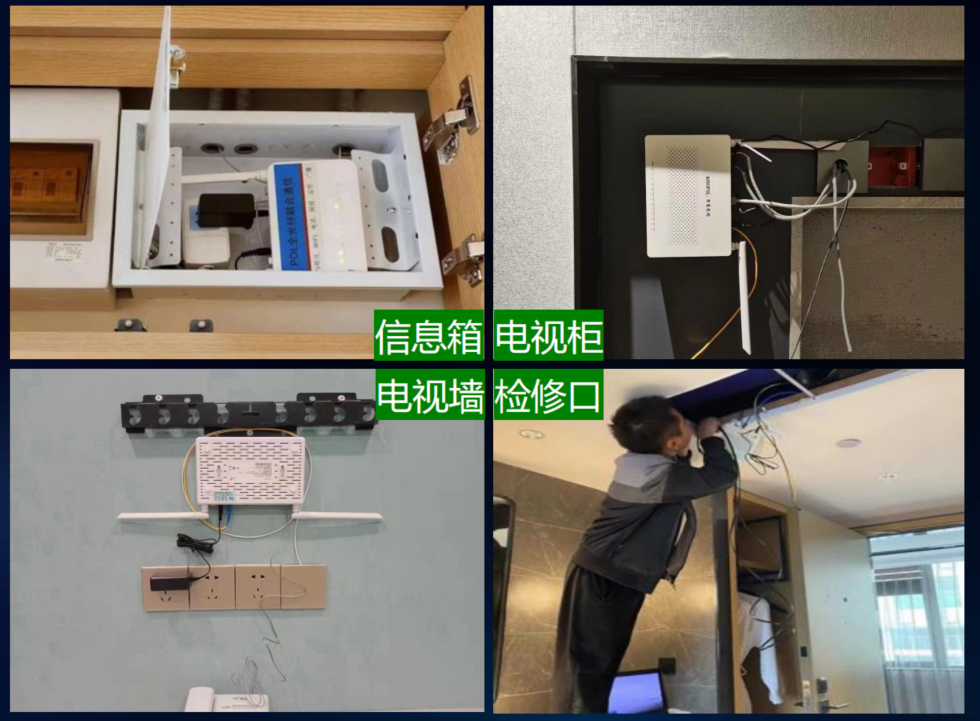

* 通过 PON 技术实现光纤到客房和公共区域，ONU（光网络单元）将光信号转换为电信号，为终端设备提供接口，实现业务接入。
* 客房内 ONU 为电视、电话、智能客控设备等提供接口，同时提供有线网络接入；公共区域 ONU 根据需求配置不同端口数量和类型，满足监控摄像头、无线 AP 等设备接入。

![](/media/202603/20260327114213186417.png)

### **（二）全光网络技术应用**

1. ****光纤传输技术****
* 选用单模光纤作为传输介质，其低损耗、高带宽、长距离传输特性确保信号稳定可靠传输。
* 在骨干网络中采用密集波分复用（DWDM）技术，实现多波长光信号复用在同一根光纤上传输，大幅提高光纤利用率和传输容量。

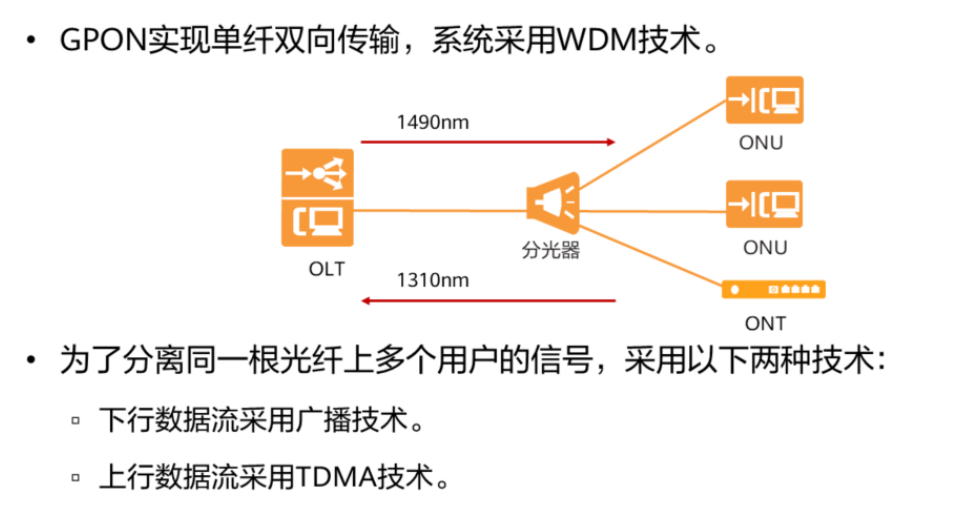

* 下行数据流采用广播方式，OLT 将视频、数据等信号广播到所有 ONU，ONU 根据 MAC 地址过滤接收属于自己的数据；上行数据流采用时分多址（TDMA）技术，多个 ONU 分时复用上行信道，避免信号冲突。

![](/media/202603/20260327114213192514.png)

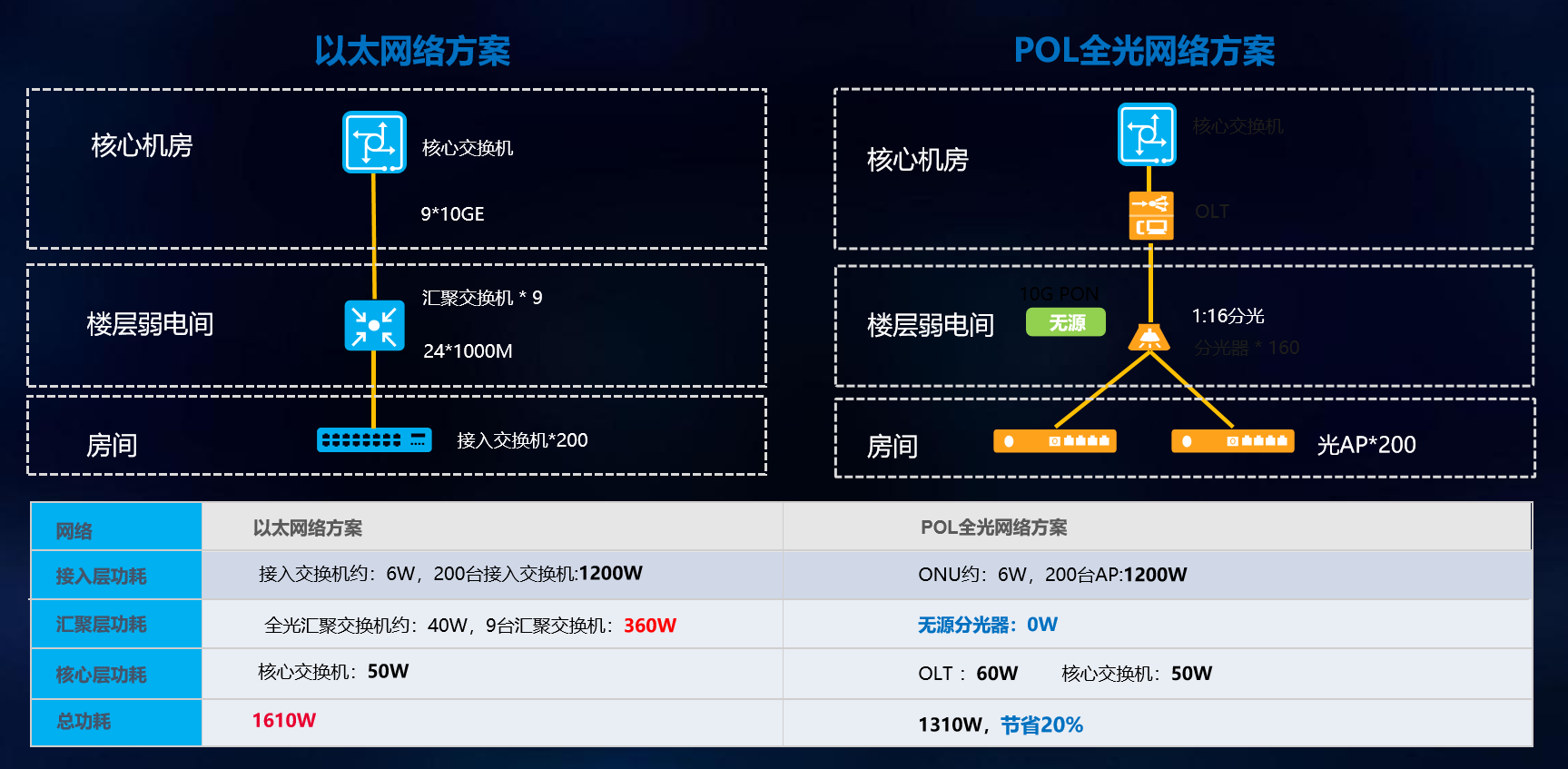

1. ****PON 技术****
* 接入层采用以太网无源光网络（EPON）或吉比特无源光网络（GPON）及其演进技术（如 XG \- PON、XGS \- PON 等），根据酒店实际需求和预算选择合适技术标准。
* PON 技术节省光纤资源，单根光纤可通过分光器连接多个 ONU，减少布线成本和复杂性。同时，无源设备减少故障点，提高网络可靠性，易于维护管理。
* 通过合理配置分光器分光比，根据不同区域用户密度和业务需求分配带宽，如客房区域可采用 1:32 或 1:64 分光比，公共区域根据设备数量和带宽需求选择合适分光比。

![](/media/202603/20260327114213197284.png)

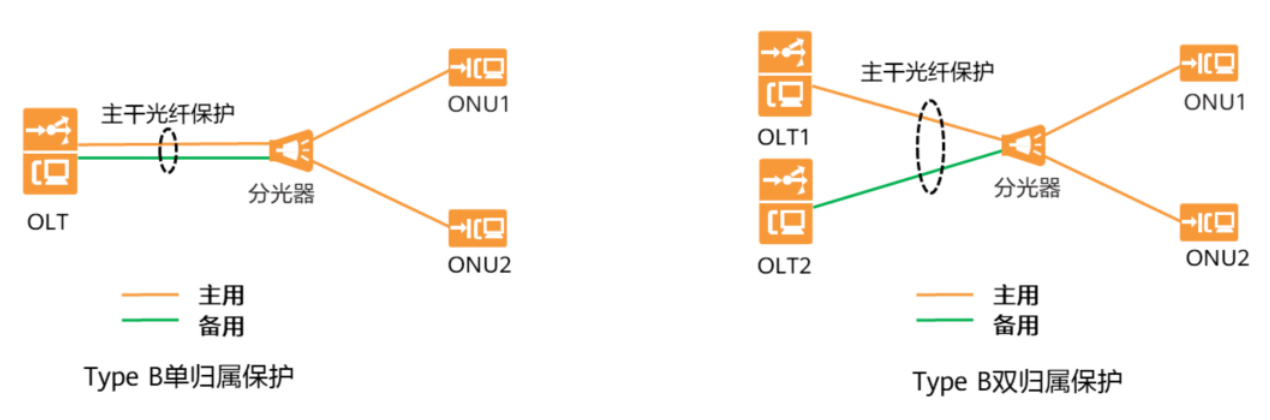

1. ****光网络保护技术****
* 骨干网络采用链路保护技术，如 1 \+ 1 链路保护或 1:1 链路保护，为关键链路配置备份链路，主链路故障时自动切换到备份链路，保证业务不间断。
* 核心层和汇聚层设备采用冗余电源、冗余主控板等硬件冗余设计，电源模块支持热插拔，主控板 1:1 备份，提高设备可靠性和可用性。

![](/media/202603/20260327114213201930.png)

## **四、网络规划与设计**

### **（一）光缆路由规划**

1. ****骨干光缆****

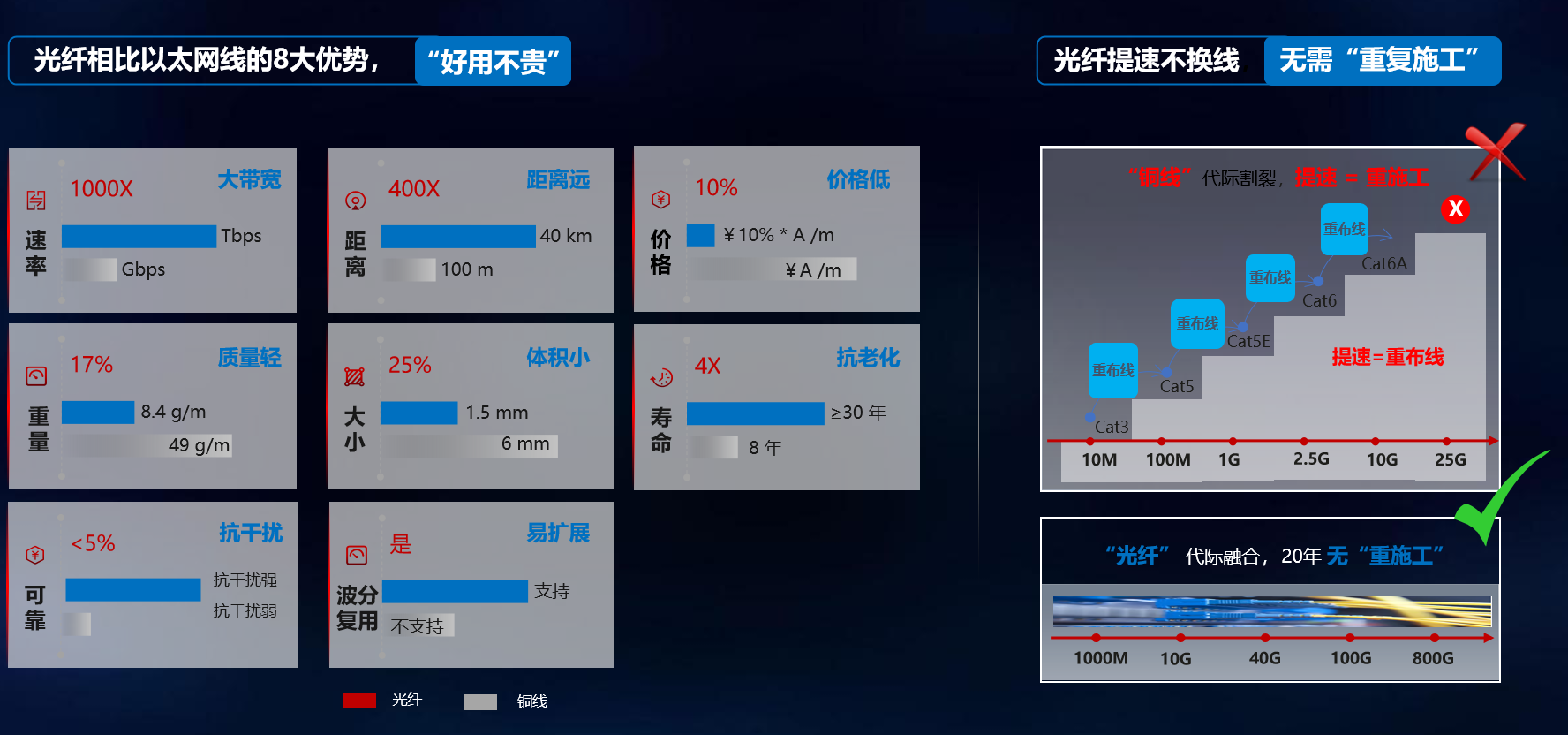

根据地理环境和业务需求，规划连接核心层节点的骨干光缆路由，尽量选择地理条件稳定、施工难度小、维护方便的路径，同时考虑与现有通信管道或杆路资源的共享和复用，减少建设成本和施工周期。骨干光缆应具备足够的芯数，以满足未来网络扩展和业务增长的需求，一般建议采用 96 芯或 144 芯以上的单模光缆。

1. ****分支光缆****

从骨干光缆节点出发，规划连接各个汇聚层节点和接入层设备的分支光缆路由。分支光缆应根据用户分布和建筑物布局进行合理规划，确保能够覆盖所有目标区域，并尽量缩短光缆的敷设长度，减少信号衰减和建设成本。分支光缆可根据实际需求选择 24 芯、48 芯或 72 芯的单模光缆。

1. ****入户光缆路由****

在接入层，针对用户，规划入户光缆的敷设路径。对于新建小区或建筑物，应提前预留光纤入户管道和线槽，确保入户光缆能够顺利敷设到用户室内。入户光缆一般采用1芯至 4 芯的单模皮线光缆，具有柔软、易弯曲、便于施工等特点，能够满足用户的接入需求。

![](/media/202603/20260327114213206638.png)

### **（二）分光器部署**

1. ****分光比选择****
* 根据不同区域用户密度和业务带宽需求，合理选择分光器分光比。用户密集区域（如客房楼层）可采用 1:64 或 1:128 分光比，以满足大量用户接入需求；用户相对较少区域（如办公楼某些楼层或酒店附属设施区域）可采用 1:16 或 1:32 分光比，保证每个用户获得足够带宽。
* 考虑未来业务发展和用户数量增长，分光比选择应具备一定前瞻性，可采用多级分光方式，便于灵活调整和扩展。
1. ****分光器位置****

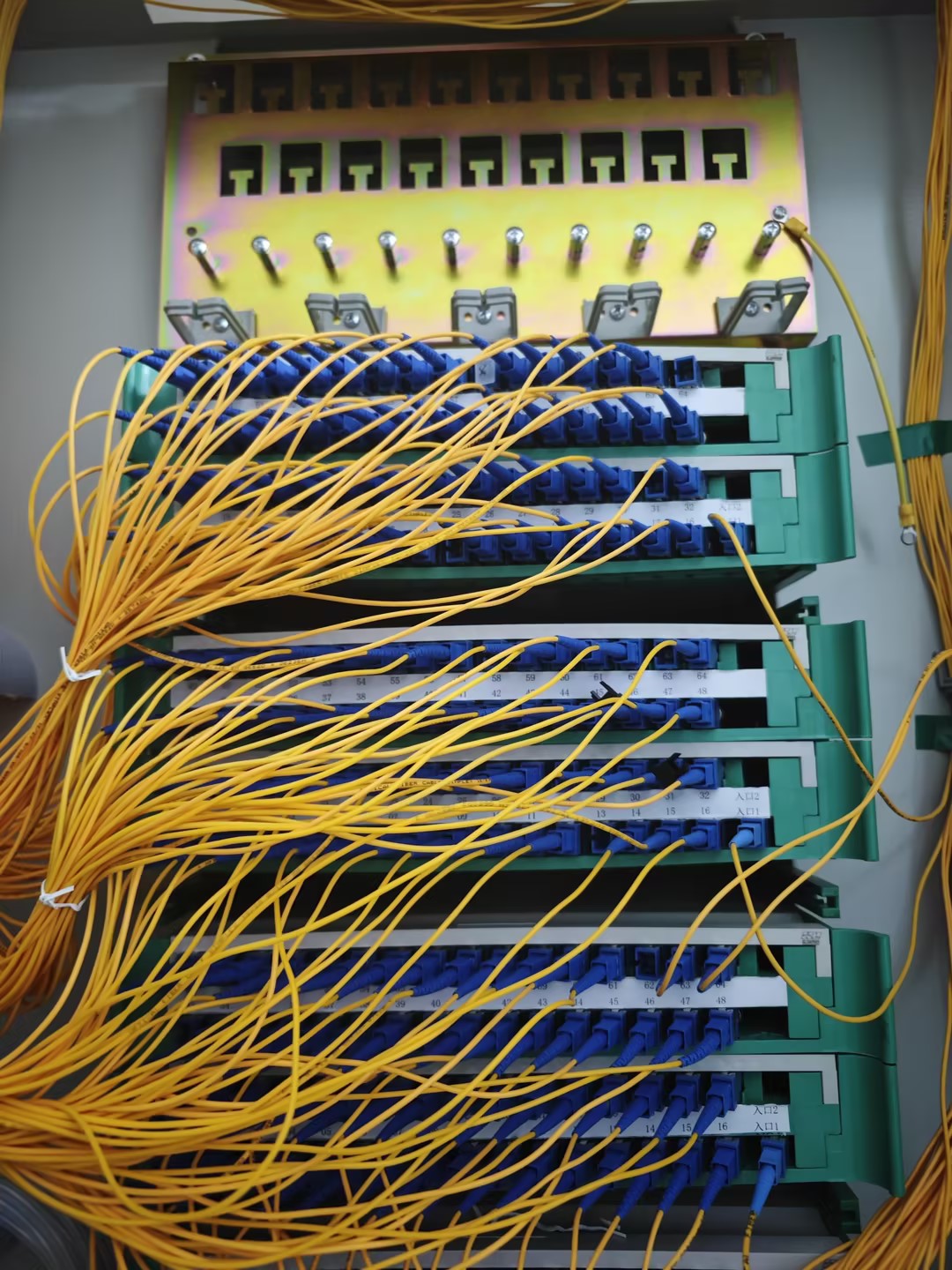

* 分光器应靠近用户端设置，一般放置在楼道弱电井、楼层设备间或室外光交接箱内，减少光纤传输距离，降低信号衰减。
* 分光器安装位置应便于维护和管理，具备良好通风、散热和防水条件，避免阳光直射和潮湿环境对设备造成损坏；同时，分光器应做好标识和记录，便于快速定位和故障排查。

![3295f71d5d33427146929f60c880451b_compress](/media/202603/20260327114213211510.jpeg)

### **（三）光交接箱与机房设置**

1. ****光交接箱****
* 在网络汇聚点和分支点设置光交接箱，用于光缆的熔接、分配和转接。光交接箱容量根据接入光缆数量和分光器配置确定，应具备足够的光纤熔接盘和适配器，满足未来业务扩展需求。
* 光交接箱安装在交通便利、易于维护的位置，如建筑物地下室、弱电间或室外靠近建筑物的地方，便于施工人员进行光缆接续和设备维护；安装高度应符合相关标准，方便操作且防止雨水灌入。
* 光交接箱具备良好的防护性能，能抵御外界环境干扰和破坏，如防水、防尘、防潮、防鼠咬等；箱门应具备良好的密封性和防盗功能，确保内部设备安全。
1. ****机房设置****
	1. 核心机房
* 建设在酒店网络核心节点位置，面积根据设备数量和未来扩展规划确定，布局合理，便于设备安装、调试和维护。
* 配备稳定可靠的电力供应系统，包括双路市电接入、UPS 不间断电源（容量根据设备功耗和备用时间计算确定），确保机房设备在停电情况下仍能正常运行一段时间，避免数据丢失和业务中断。
* 安装精密空调系统，保持机房内温度、湿度稳定在合适范围内（温度一般控制在 20℃ \- 25℃，湿度控制在 40% \- 60%），保证设备正常运行，延长设备使用寿命；同时具备良好的通风系统，确保空气流通。
* 完善的消防系统必不可少，包括火灾报警装置、灭火设备（如气体灭火系统）等，及时发现和扑灭火灾，减少损失；机房内设备采用防火材料，符合消防安全标准。
* 良好的防雷接地系统，防止雷击对设备造成损坏，接地电阻符合相关要求。
	1. 汇聚机房
* 分布在酒店各区域的汇聚节点，面积根据汇聚设备数量确定，一般小于核心机房。
* 具备基本的通风、防雨、防潮条件，确保汇聚层设备稳定运行；可安装普通空调或排风扇调节温度，防止设备过热。
* 汇聚机房位置选择靠近用户集中区域且便于与核心机房和接入层设备连接的地方，如建筑物地下室、设备间等，减少光纤传输距离和信号衰减。

## **五、设备选型与配置**

### **（一）光传输设备**

1. ****核心层光交换机****

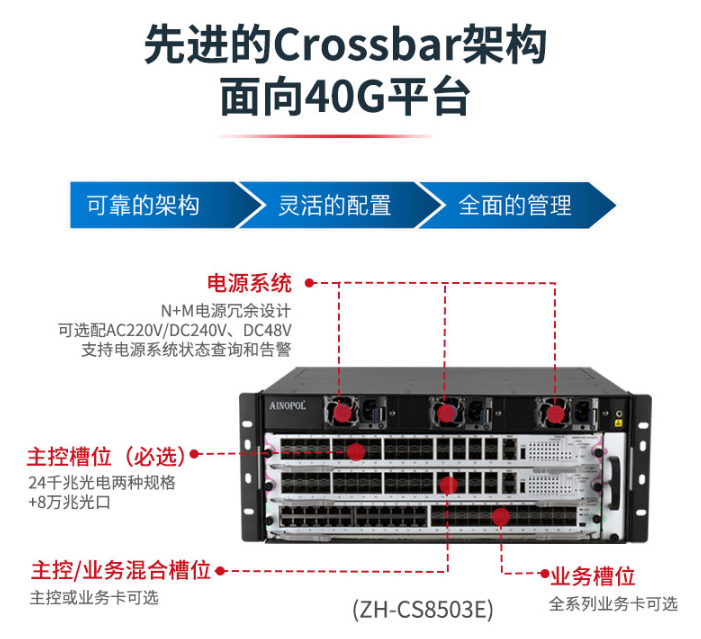

选用具备大容量交换能力（如背板带宽达到数 Tbps 以上）、高密度端口配置（支持10Gbps、40Gbps等高速光接口）、低延迟（转发延迟小于 10 微秒）、高可靠性（具备冗余电源、冗余主控板、链路聚合等功能）的高端光交换机，满足核心层网络对数据高速交换和汇聚的需求。

![](/media/202603/20260327114213217403.png)

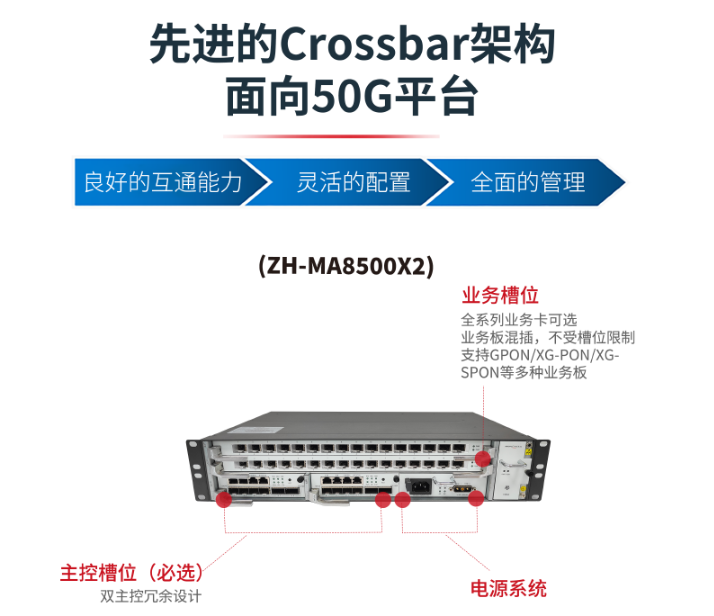

1. ****OLT（光线路终端）****
	1. 选择支持多种 PON 技术（如 GPON、XG \- PON 等）且兼容演进的 OLT 设备，支持多个ONU接入，满足酒店大规模用户接入需求。
	2. 具备多个PON口，每个PON口速率≥11Gbps，提供足够带宽；业务槽位丰富，可灵活插入不同业务板卡（如GPON板卡、XGPON板卡等），满足多样化业务需求。
	3. 具备冗余电源、双主控板热备份等可靠性设计，保证设备在故障情况下不间断运行；支持远程管理和升级，方便维护。

![](/media/202603/20260327114213222418.png)

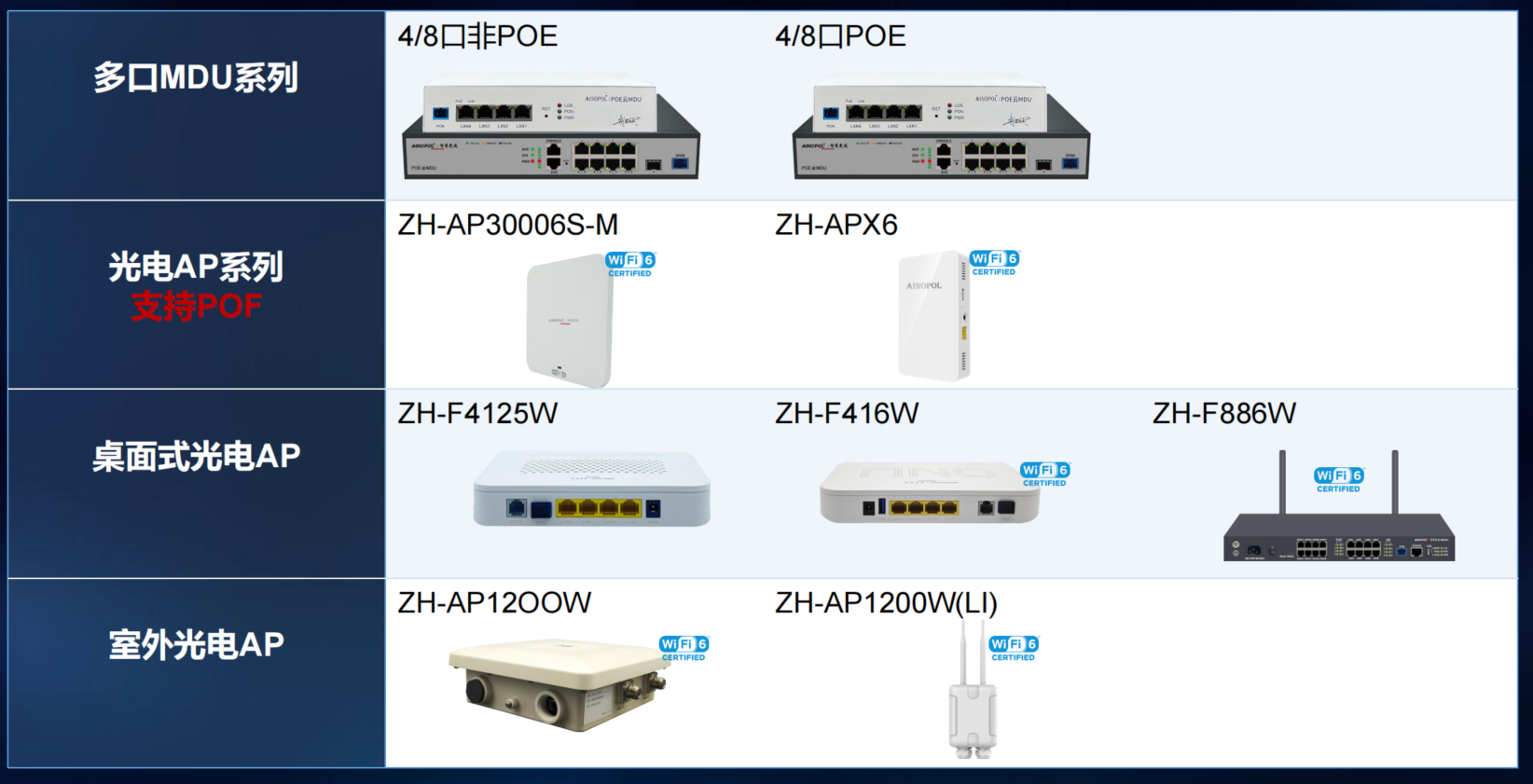

1. ****ONU（光网络单元）****
	1. 根据不同区域业务需求选择合适型号 ONU。客房区域 ONU 至少具备 1 个 PON 口、4 个以太网接口（RJ45）、1个语音接口（RJ11），支持电视、有线网络、电话、智能客控等业务接入；公共区域 ONU 根据设备接入数量和类型选择不同端口配置，如用于监控接入的 ONU 需具备多个以太网 POE 接口，为监控摄像头供电并传输数据。
	2. ONU 支持 VLAN 划分、QoS 策略，保证不同业务优先级和带宽分配；具备良好散热性能，适应长时间稳定运行。

![](/media/202603/20260327114213227103.png)

### **（二）AC控制器\+无线AP**

1. ****无线AP****支持 2\.4GHz 和 5GHz 双频段，同时支持 802\.11a/b/g/n/ac/ax 协议，提供高速稳定无线网络连接，双频段可自动切换或手动选择，满足不同设备和场景需求。
* 具备多个 MIMO 天线（如 2×2 或 4×4 MIMO），提高无线信号覆盖范围和传输速率；发射功率可调，根据实际环境优化信号强度，避免干扰。
* 支持POE供电，方便安装和部署，减少布线成本；支持 VLAN 划分、QoS 策略，为不同用户和业务提供差异化无线服务质量。

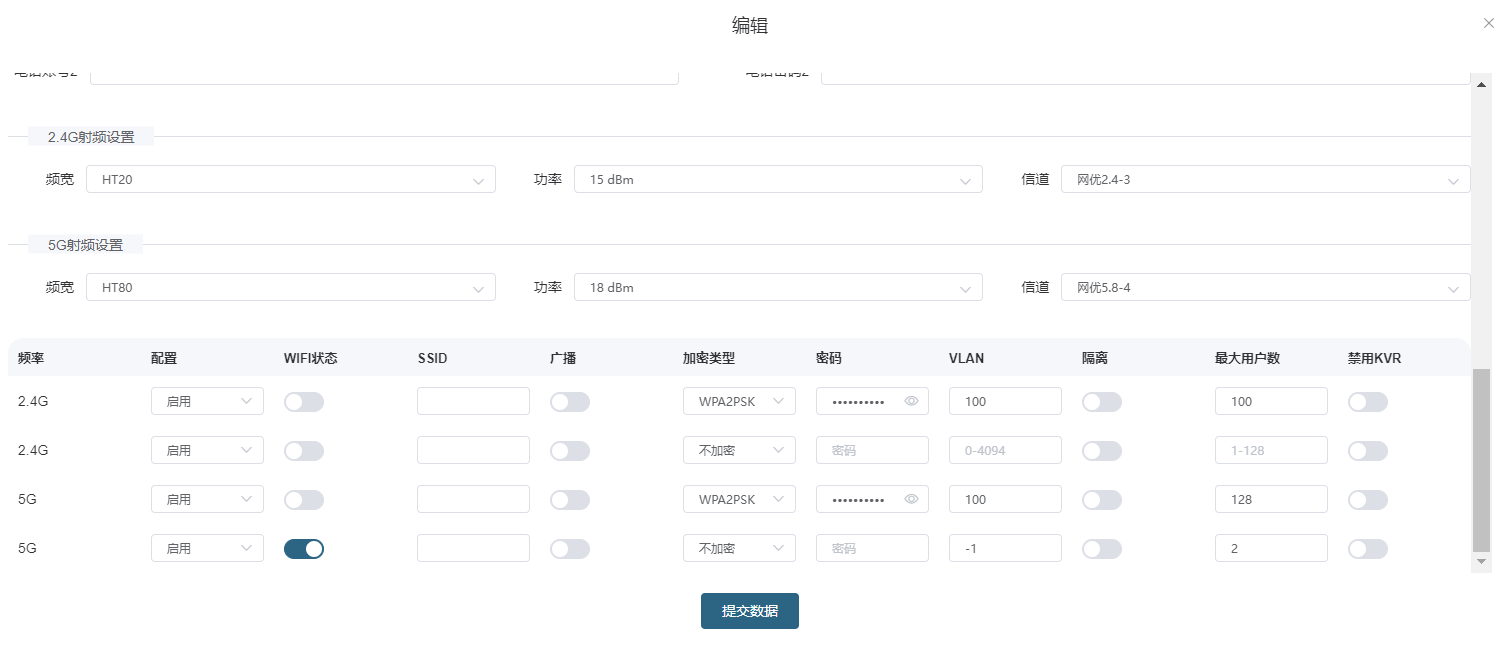

1. ****AC（无线接入控制器）****
* 集中管理和控制酒店内所有无线 AP，支持≥500 个 AP 管理，具备强大的用户认证、授权和计费功能，支持多种认证方式（如 Web 认证、微信认证、Radius 认证等），方便酒店进行用户管理和营销推广。
* 具备智能射频管理功能，自动优化无线信道、功率等参数，提高无线网络整体性能；支持无线漫游技术，确保宾客在酒店内移动时无线连接稳定不间断。
* 具备统一管理功能，可通过后台查看无线用户连接信息、流量使用情况、设备状态等com从，为酒店网络管理提供数据支持。

![](/media/202603/20260327114213232505.png)

### **（三）IPPBX设备**

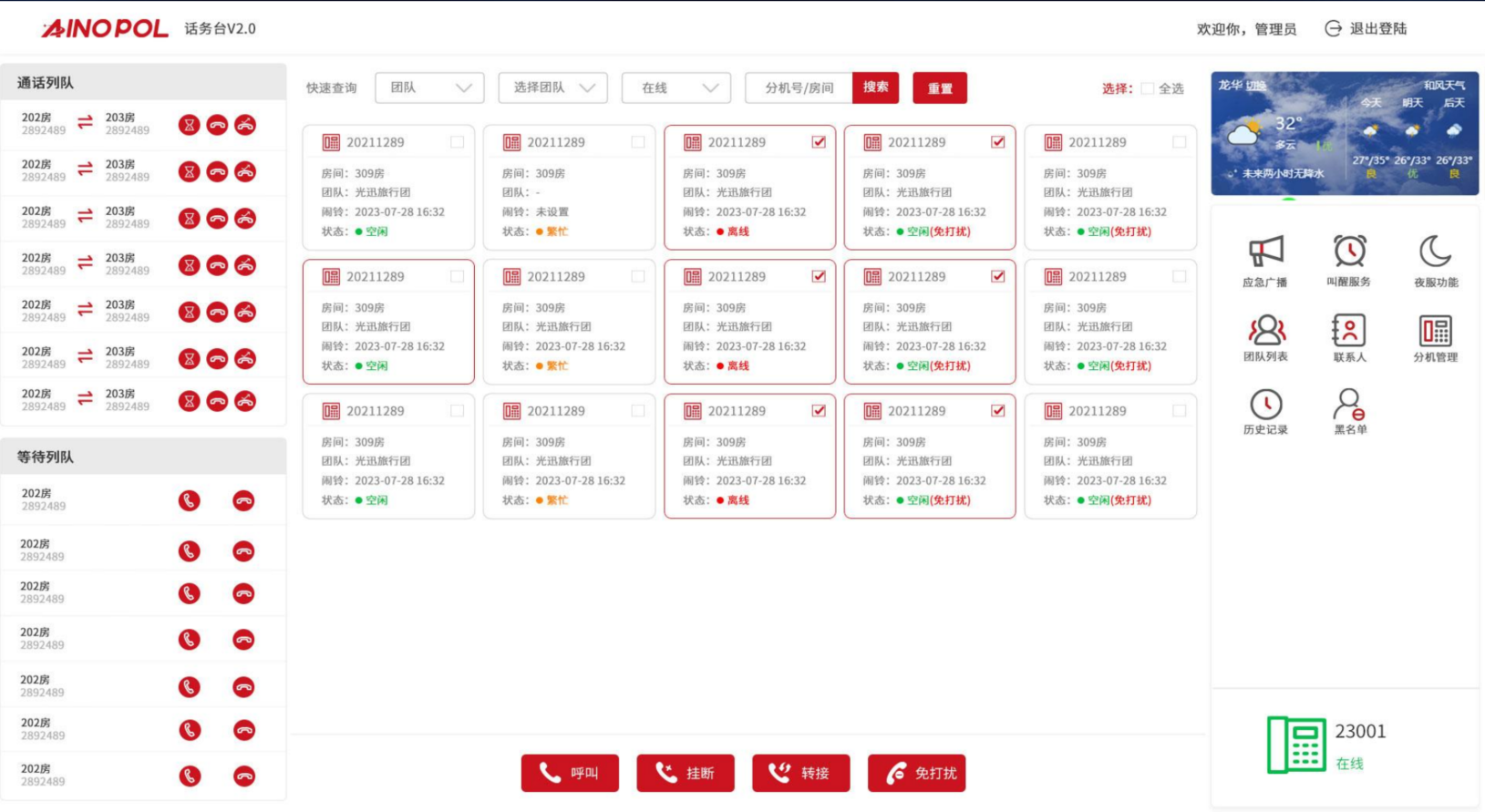

1. ****IPPBX（IP 专用交换机）****
* 选用具备高稳定性和可靠性的 IPPBX 设备，支持≥130门电话注册，满足酒店电话通信需求。
* 具备丰富的语音功能，如呼叫转移、呼叫等待、三方通话、语音信箱、自动总机、会议电话等，提升酒店通信效率和服务质量。
* 支持多种信令协议（如SIP、H.323等），便于与不同类型的终端设备和通信系统对接；具备强大的路由功能，可灵活设置呼叫路由策略，降低通信成本。
* 具备数据自动备份、双机热备等可靠性设计，保证系统不间断运行；支持远程管理和维护，方便酒店管理人员进行系统配置和故障排查。
1. ****IAD（综合接入设备）****
* 根据公共区域电话接入需求选择合适端口数量的 IAD 设备，如16口或32口 IAD，用于连接传统模拟电话或传真机等设备，将模拟语音信号转换为 IP 信号传输。
* 支持语音编码转换（如 G.711、G.729 等），提高语音传输质量和效率；具备良好的兼容性，可与不同品牌的模拟电话设备稳定连接。
* 支持RJ11或RJ45接线接口，方便设备安装和部署；具备远程管理功能，可对设备端口状态、语音质量等进行监控和管理。
1. ****电话终端****
* 客房电话选用具备高清语音通话质量、便捷操作按键（如一键呼叫服务、快速拨号等）的模拟话机，提升宾客使用体验。
* 公共区域根据实际需求可选用普通模拟电话或 IP 话机，如前台、餐厅等区域可选用具备呼叫转移、呼叫保持等功能的 IP 话机，方便员工与宾客沟通协作；同时，可配备部分无线 IP 话机，方便员工在酒店内移动办公。

![](/media/202603/20260327114213237527.png)

### **（五）其他设备**

1. ****网络摄像机****
* 根据监控区域需求选择不同类型和分辨率的网络摄像机，如高清（1080P 或更高）枪型摄像机、半球摄像机、全景摄像机等，确保公共区域、重要通道、停车场等监控无死角。
* 摄像机具备低照度功能，在光线较暗环境下也能清晰成像；支持宽动态范围，可适应强光和逆光环境，保证画面质量。
* 支持 PoE 供电，减少布线成本和复杂性；具备日夜切换功能，自动根据光线强度调整图像模式；支持智能分析功能（如移动侦测、入侵检测、人脸识别等），提升监控系统智能化水平。
1. ****网络视频录像机（NVR）****
* 选用高性能 NVR 设备，具备足够的存储容量（根据摄像机数量、录像保存时间和码率计算确定，一般存储容量≥10TB），可存储长时间的监控视频录像，方便随时查看历史记录。
* 支持多路视频接入（如≥64 路），可同时管理和录制多个网络摄像机的视频流；具备视频解码能力，可实时预览和回放监控视频，支持多种回放方式（如按时间、事件等）。
* 具备智能检索功能，可根据事件类型、时间范围、摄像机位置等条件快速检索相关视频片段；支持远程访问和管理，酒店管理人员可通过手机或电脑远程查看监控视频和设备状态。
1. ****客房智能网关****
* 作为客房智能控制系统的核心设备，客房智能网关负责接收和处理来自各种智能设备（如灯光控制器、窗帘电机、空调控制器、智能插座等）的信号，并与酒店网络进行通信，实现远程控制和管理。
* 支持多种通信协议（如 ZigBee、Z \- Wave、蓝牙、Wi \- Fi 等），确保与不同品牌和类型的智能设备兼容；具备强大的处理能力和稳定的性能，保证系统响应迅速，运行可靠。
* 具备安全加密功能，保护宾客隐私和数据安全；支持远程升级，方便酒店根据需求更新系统功能。
1. ****客房智能网关****
* 灯光控制器：可实现对客房内各种灯光（如吊灯、台灯、床头灯等）的开关、调光、调色温等控制，为宾客营造舒适的照明环境；支持多种控制方式，如面板控制、手机 APP 控制、语音控制等。
* 窗帘电机：与窗帘轨道配合使用，实现窗帘的自动开合控制，可根据预设时间或宾客需求自动调整窗帘状态；具备静音运行、遇阻停止等功能，提高使用安全性和舒适性。
* 空调控制器：与客房空调连接，实现远程调节空调温度、风速、模式等功能，可根据客房入住情况自动调整空调运行状态，达到节能目的；支持学习型红外遥控功能，兼容大多数品牌空调。
* 智能插座：可实时监测连接设备的用电情况，实现远程断电控制，为宾客提供便捷的用电管理服务；具备过载保护、漏电保护等安全功能。

## **六、方案优势**

### **（一）高可靠性与稳定性**

全光网络架构减少了电磁干扰和雷电影响，降低了线路和设备故障率。关键设备冗余设计、光网络保护技术以及智能客控系统的稳定运行，确保了酒店通信与服务的不间断，为宾客提供可靠的入住体验，也为酒店运营提供了坚实的保障。

### **（二）高带宽与低延迟**

充足的带宽满足了高清视频、大量数据传输等业务需求，视频播放流畅，网络响应迅速。无论是 视频会议还是宾客的在线娱乐和办公，都能享受到高质量的网络服务，提升了宾客满意度。

### **（三）简化部署与管理**

统一的承载网络避免了重复布线和复杂组网，降低了建设成本和施工周期,减少了维护工作量和管理难度，提高了网络管理效率，使酒店能够更轻松地运营和维护通信系统。

### **（四）良好的可扩展性**

全光网络架构易于扩展，能够轻松适应酒店未来业务增长和技术升级需求。无论是增加客房数量、引入新的智能设备还是拓展业务类型，都可以在现有网络基础上进行灵活升级，有效保护酒店投资。

### **（五）全场景化服务体验**

酒店全光融合通信解决方案为宾客提供了全场景化的服务体验。从宾客踏入酒店大堂开始，无线网络无缝覆盖。在客房内，高清电视、智能客控系统、高速有线网络等设施一应俱全，满足宾客不同场景下的需求。在酒店公共区域，同样能享受到稳定高速的网络服务和便捷的通信设施，确保宾客在酒店内的每一个角落都能感受到智能化、便捷化的服务。

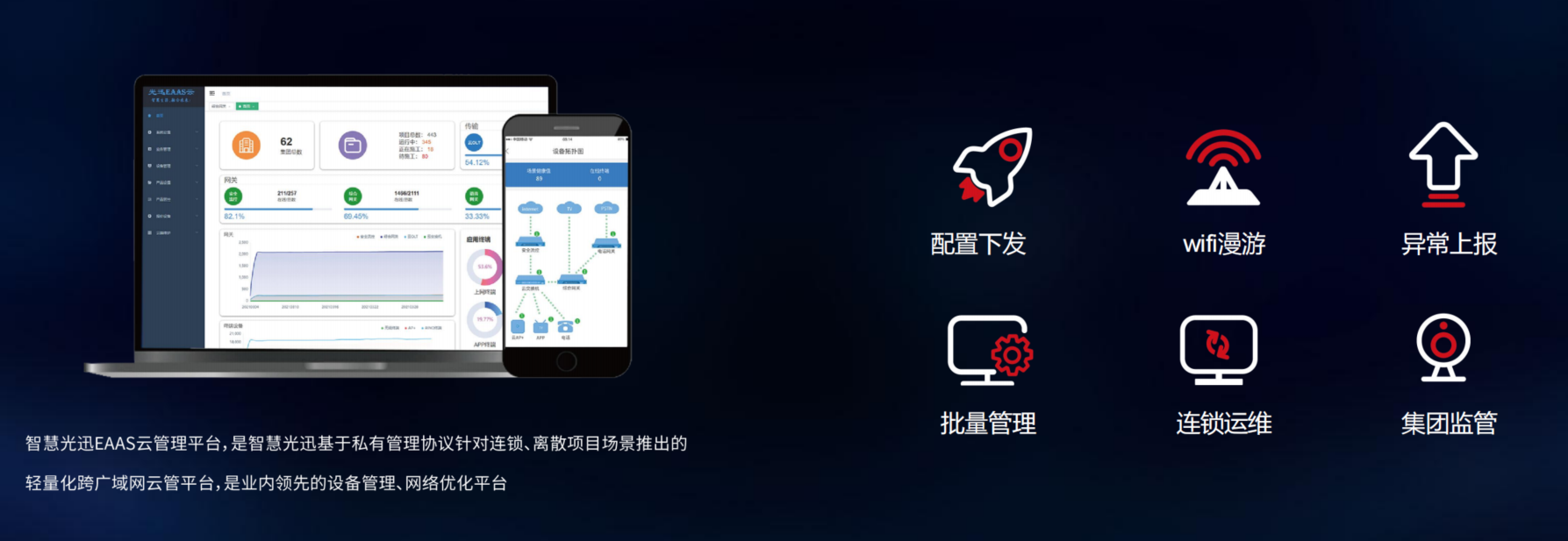

### **（六）EAAS运维平台**

该解决方案支持云端管理，酒店管理人员可通过云端管理平台随时随地对网络设备进行远程监控、配置和管理。无需现场操作，大大提高了管理效率和灵活性。同时，云端管理便于数据备份和恢复，保障酒店数据安全，还能实现多酒店集中管理，对于连锁酒店集团而言，可统一管理旗下酒店的通信系统，降低管理成本，确保服务标准一致。

![](/media/202603/20260327114213244706.png)
