日审网关（质保3年）

推荐使用场景1000终端内，本地日志基本上网信息存储180天

转发容量1G

包转发率11.52Mpps

8*10/100/1000M电口

2*USB2.0接口

1*CONSOLE接口

19寸1U机架式

功耗<30瓦

内置电源 100-240V AC50/60Hz

产品尺寸：430x300x45mm

产品重量：3.25kg

工作温度:-10℃～65℃

产品外观及硬件规格说明：

![](/media/202607/314bd85c626140a5a0bd0e053da0536a2130.png)

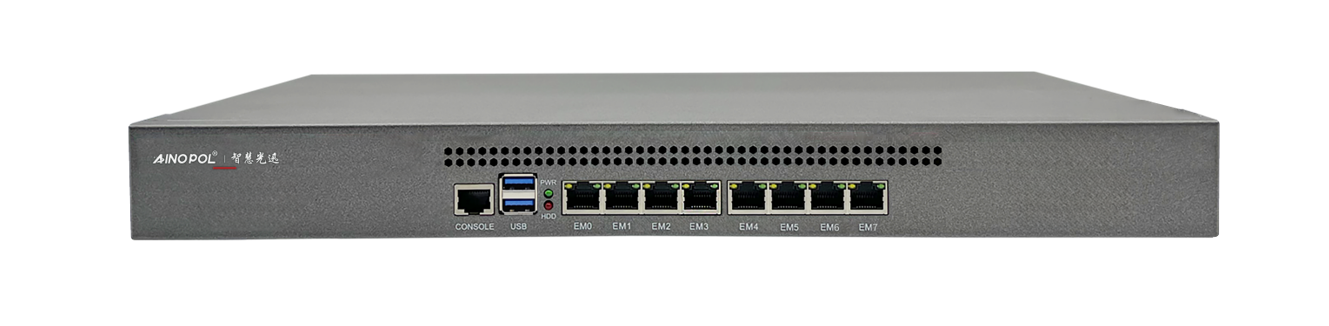

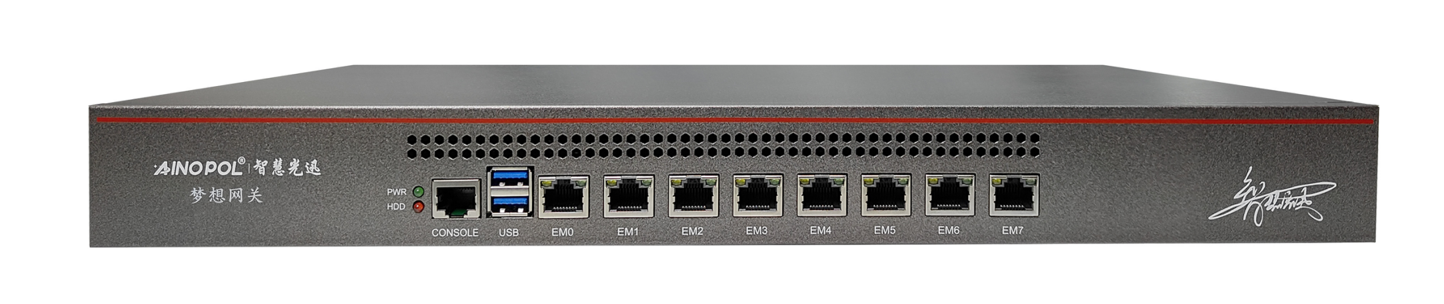

图1 ZH-M1（LI）产品正面

![](/media/202607/b830b9fea2594b4283989cb845074a915930.png)

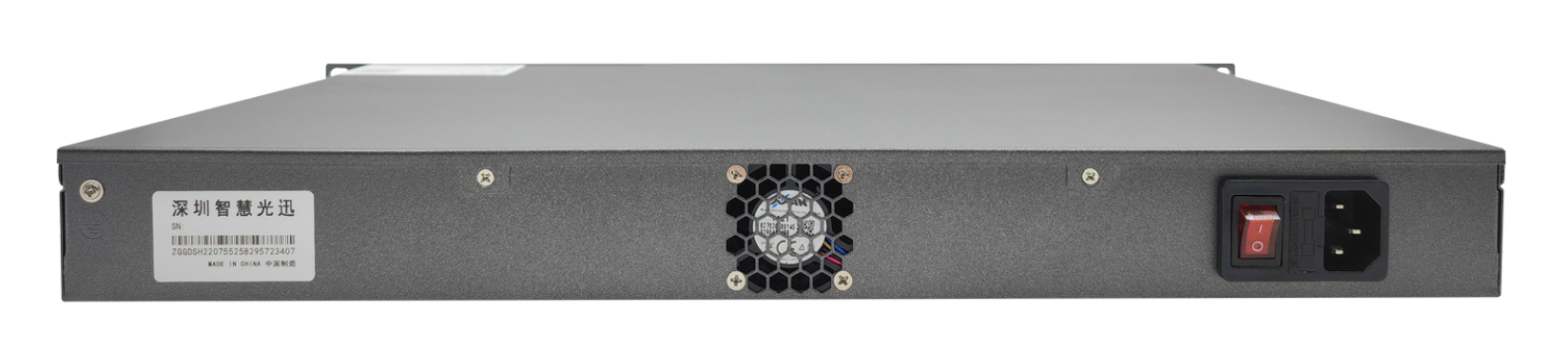

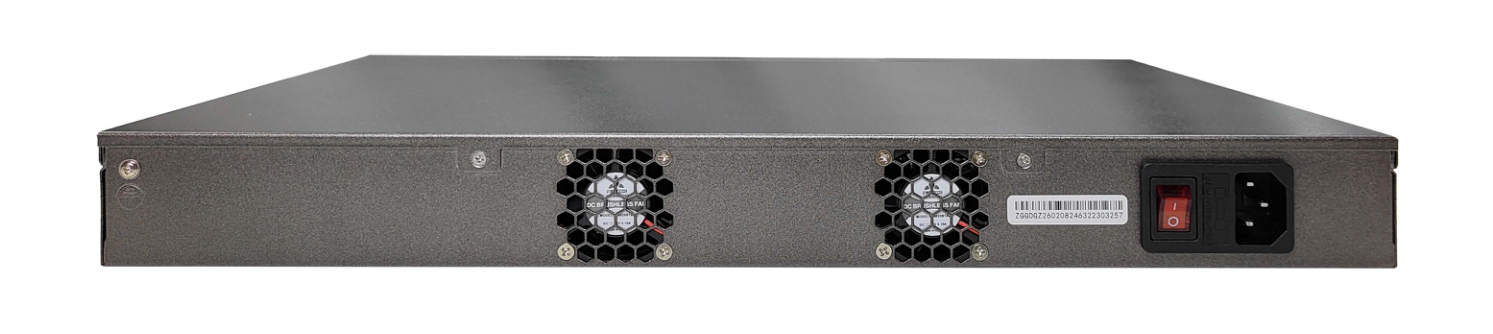

图2 ZH-M1（LI）产品背面

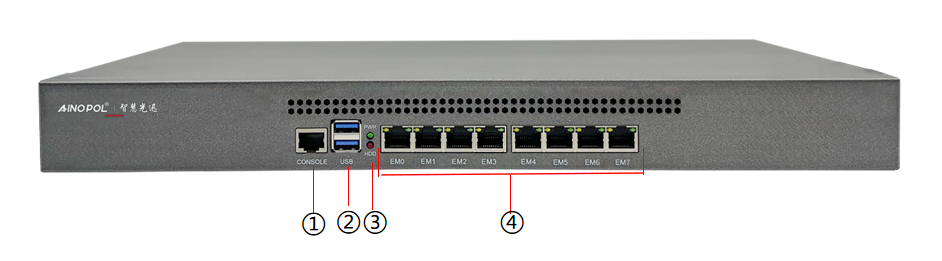

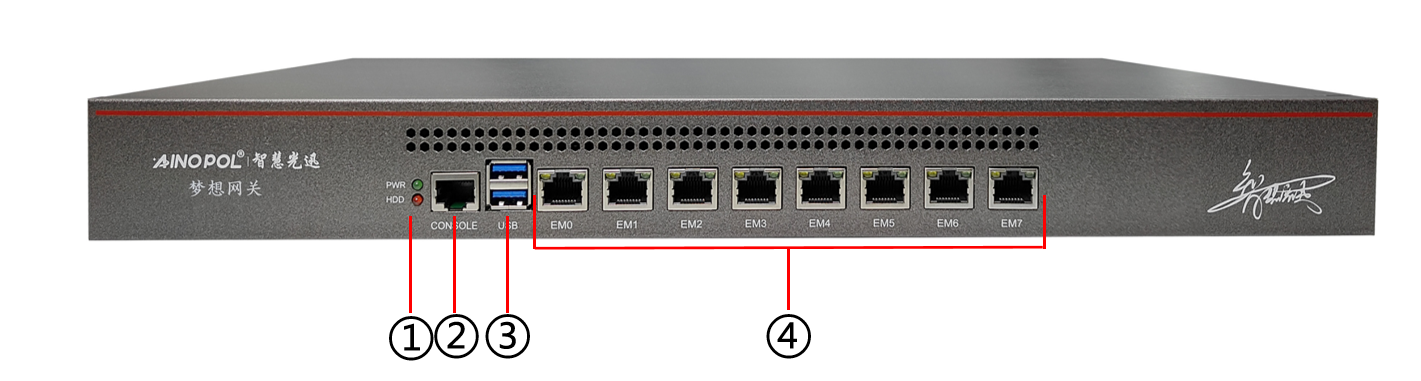

1、接口说明
![](/media/202607/4881a6609bfc48e59cee717605916d935322.png)
①： PWR指示灯（绿）：设备电源指示灯，正常运行时常亮。
HDD指示灯（红）：设备硬盘指示灯，闪烁则代表在读写数据。

②：USB3.0接口：可接入U盘、键盘、鼠标等设备。常用于服务器初始化、重新写入使用。

③：CONSOLE口：调试口

④：网口接口：8*10/100/1000M电口，其中ETH0为管理口：192.168.0.1

![](/media/202607/d079a575a27a4476938678e6b2a2634d6708.png)

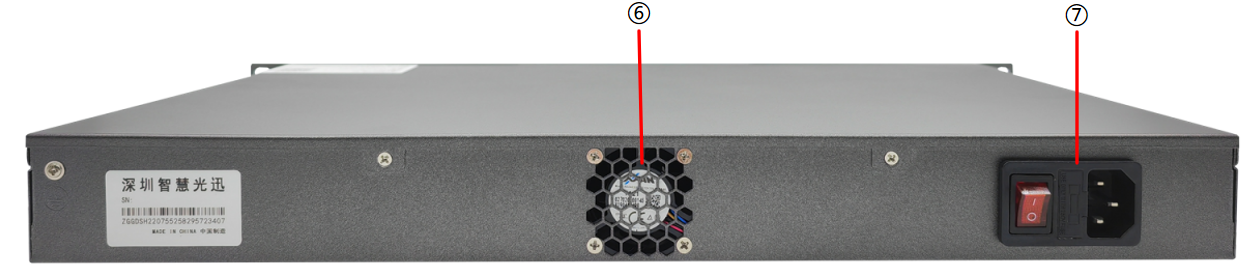

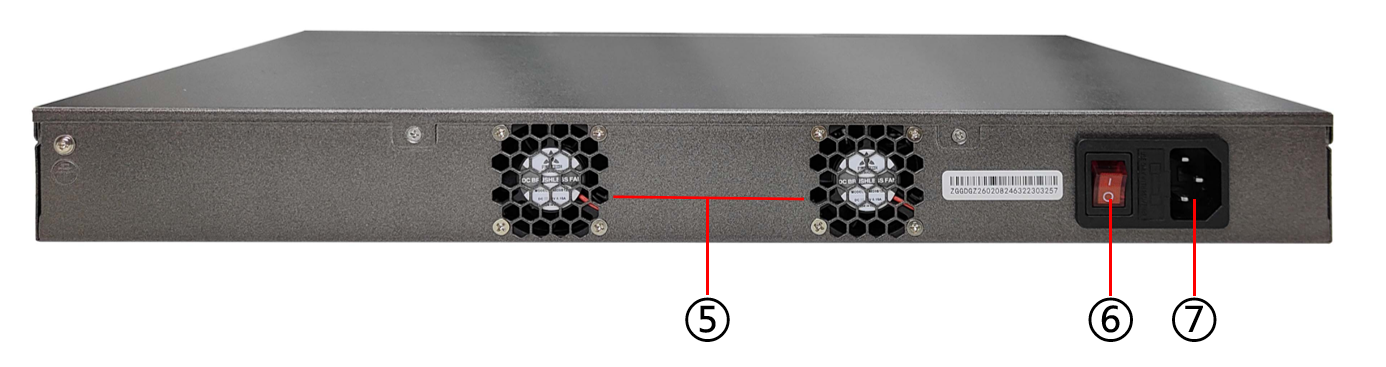

⑤：风扇

⑥：电源开关

⑦：电源接口：内置电源 100-240V AC50/60Hz

## 设备安装说明

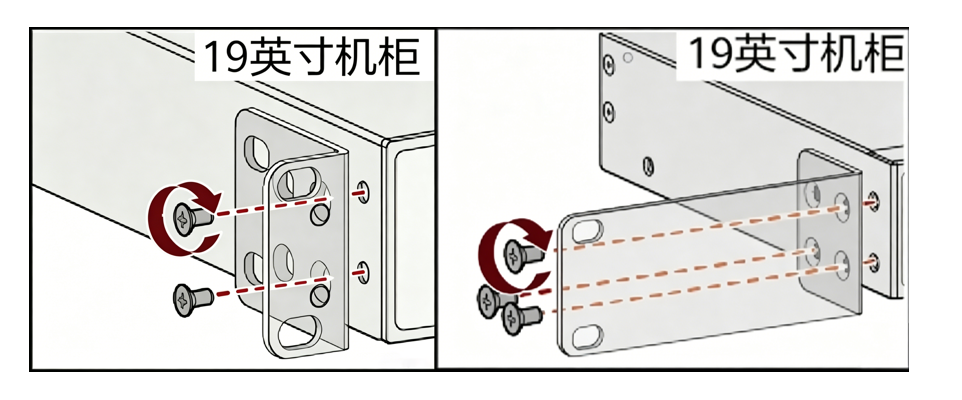

1、安装前挂耳到设备。对于不同款型的设备，标配的前挂耳型号及安装方式不同，如下图所示。安装前挂耳到交换机时请使用与设备配套发货的挂耳。
![invalid image (图片无法加载)](/media/202605/4b3acd2d22ac4c97bb680498fb11dc267556.png)

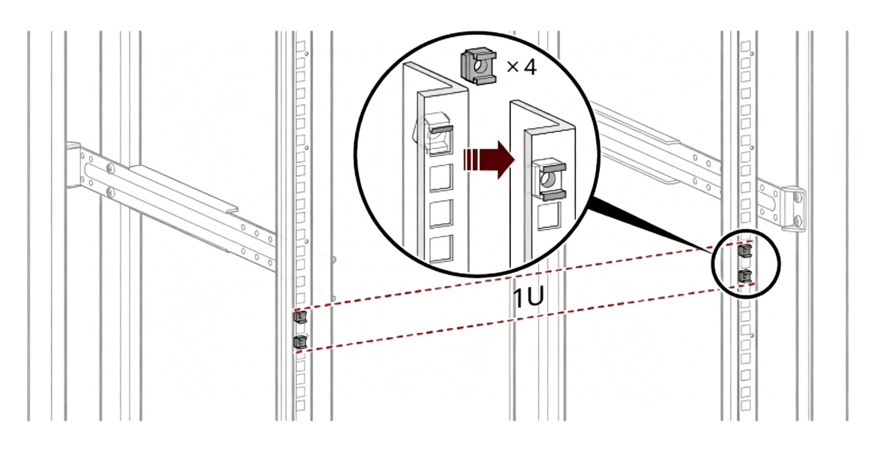

2、安装浮动螺母到机柜的方孔条。根据规划好的安装位置，确定浮动螺母在方孔条上的安装位置。用一字螺丝刀在机柜前方孔条上安装4个浮动螺母，左右各2个，挂耳上的固定孔对应着方孔条上间隔1个孔位的2个安装孔。保证左右对应的浮动螺母在一个水平面上。
![invalid image (图片无法加载)](/media/202605/80bd1492f82440d5ba2c8c6e256d7f9e6639.png)

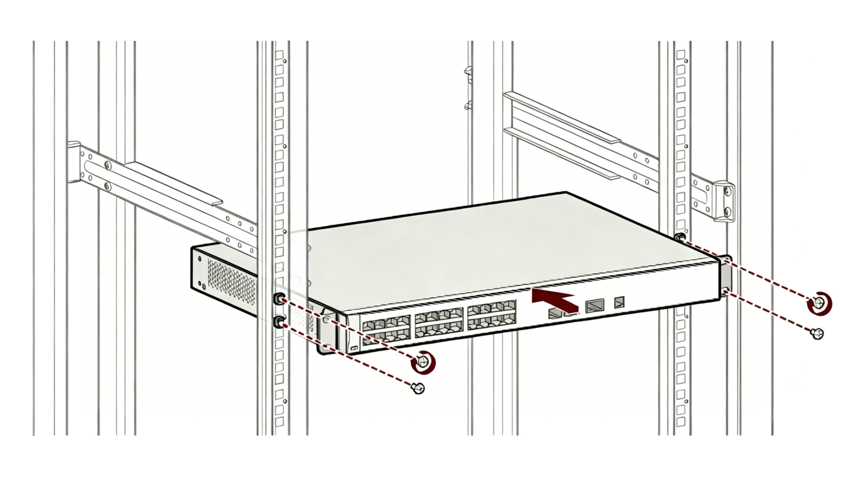

3、安装交换机到机柜。
（1）将设备放入机柜，双手托住设备使两侧的挂耳安装孔与机柜方孔条上的浮动螺母对齐。
（2）单手托住设备，另一只手使用十字螺丝刀将挂耳通过螺钉（设备两侧各安装2个）固定到机柜方孔条上。
![invalid image (图片无法加载)](/media/202605/ba86c3efadee4fb1a595475eac4eea1a3321.png)

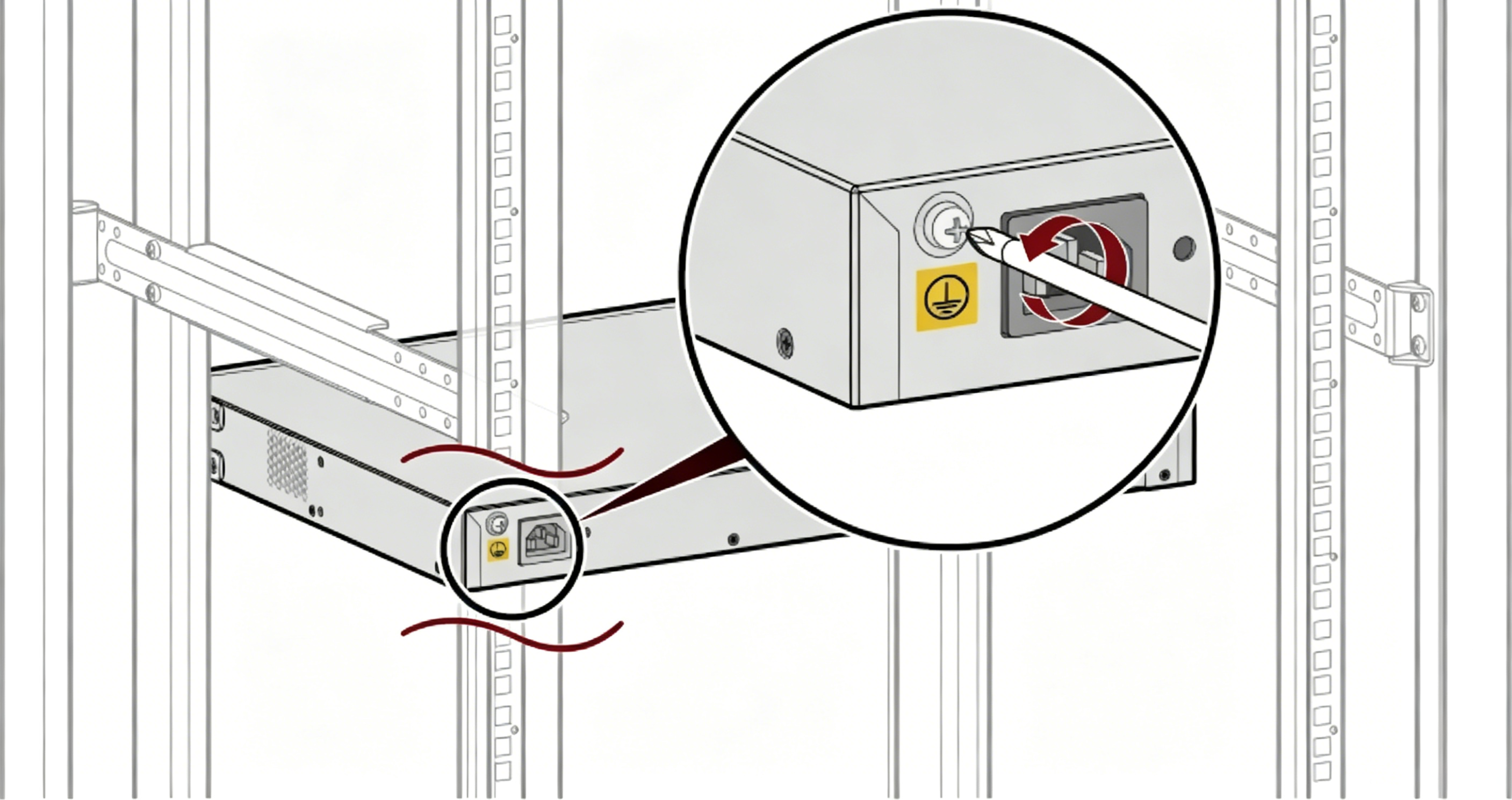

4、拆下设备接地点上的螺钉。用十字螺丝刀逆时针拆下螺钉。

![invalid image (图片无法加载)](/media/202605/1554087438674de38db584e03a9cd6a32306.png)

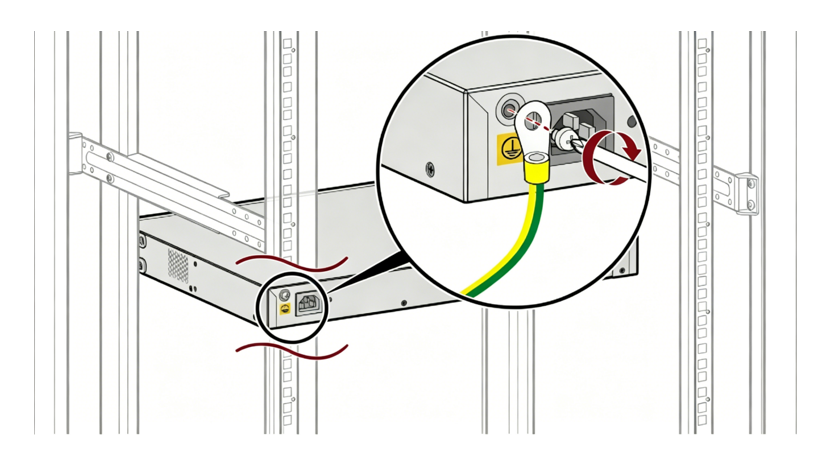

5、连接接地线缆到设备接地点。用拆下的螺钉将接地线缆（接头孔径较小的一端）连接到设备的接地点上。
![invalid image (图片无法加载)](/media/202605/12b11dd45db640779ed8f750f7825c424267.png)

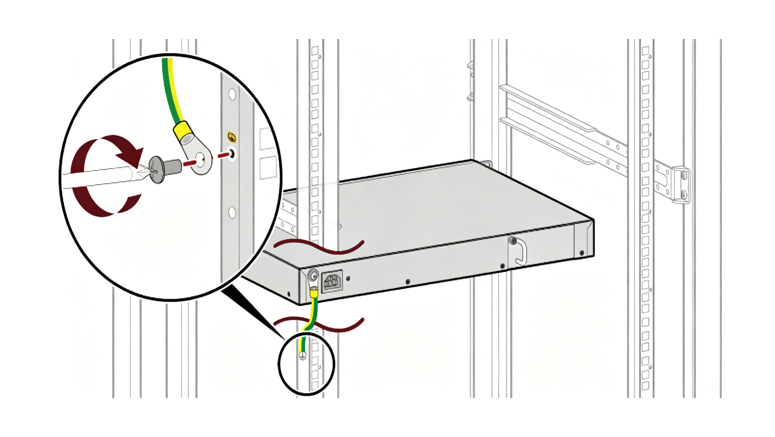

6、连接接地线缆到机柜接地点。使用螺钉将接地线缆（接头孔径较大的一端）连接到机柜上的接地点上。
![invalid image (图片无法加载)](/media/202605/1d049762958f4737b90dd2d325e46d5c2987.png)

ZH-M1（LI）硬件规格及安装说明
