# 第1章 项目背景与需求分析

## 1\.1 行业背景

### 1\.1\.1 制造业数字化转型驱动全光网络升级

随着工业4\.0和“中国制造2025”的推进，制造业正加速向智能化、柔性化、网络化方向发展。工业互联网、物联网（IoT）、5G、AI等技术的深度融合对园区网络提出了更高要求：

* 高带宽需求：高清视频监控（2K/4K）、机器视觉质检、数字孪生等场景需要低时延、大带宽支持。
* 业务融合承载：生产控制网、办公网、安防网、员工生活网等多业务需统一承载，传统铜缆网络难以满足业务隔离和扩展需求。
* 可靠性与安全性：工业设备7×24小时运行，网络需支持毫秒级故障切换，并通过物理隔离抵御工控协议漏洞攻击。

### 1\.1\.2 全光网络的技术优势

基于PON（无源光网络）的全光解决方案成为工业园区的优选：

* 一纤多业务：通过波长划分（如GPON/XGS\-PON）或VLAN隔离，单根光纤承载生产数据、语音、视频、IoT等多业务。
* 抗干扰能力强：光纤无电磁干扰，适用于车间高频电机、变频器等复杂电磁环境。
* OPEX降低：无源分光器减少机房供电需求，运维成本降低40%（来源：IDC 2022年报告）。

## 1\.2 现状与挑战

### 1\.2\.1 传统厂区网络痛点

| **问题分类** | **具体痛点** | **业务影响** |
| --- | --- | --- |
| 布线复杂 | 多套独立网络（生产网、电话网、监控网）重复布线，线缆总长度超10万米 | 施工周期长，故障定位困难 |
| 带宽瓶颈 | 千兆交换机堆叠无法满足机器视觉（单设备50Mbps）和AGV集群通信需求 | 生产效率下降15%\-20% |
| 可靠性不足 | 核心交换机单点故障导致产线停机，平均恢复时间＞2小时 | 单次事故损失超5万元 |
| 运维低效 | 网络设备品牌混杂，缺乏统一网管，配置变更需逐台登录 | 运维响应时间＞4小时 |

### 1\.2\.2 新兴业务需求

* 智能车间：AGV调度、AR远程运维、设备预测性维护需网络时延＜20ms、抖动＜5ms。
* 语音融合通信：跨区域SIP通话、紧急广播需99\.999%可用性，支持与PBX系统对接。
* 员工体验升级：宿舍区高清直播、无线漫游（802\.11r协议）零卡顿。

![](/media/202603/20260327153630289176.png)

## 1\.3 解决方案价值

### 1\.3\.1 业务融合与效率提升

* 一网承载：通过全光PON网络实现“四网合一”，减少80%线缆投资（对比传统方案）。
* 车间：工业级铁壳ONU直连PLC控制器，支持多协议透传。
* 办公区：光纤到桌面（ONT），单端口1\.25/2\.5Gbps带宽，支持多业务隔离。
* 宿舍：双频ONT独立分配直播组播VLAN（IGMP snooping），保障50Mbps/户。
* 智能运维：OLT网管平台实时监控光功率、ONU状态，故障定位时间缩短至5分钟。

### 1\.3\.2 安全与可靠性增强

* 物理隔离：通过独立PON口划分生产网（VLAN100）与办公网（VLAN 200），杜绝跨网攻击。
* 双链路热备：核心OLT采用1\+1冗余电源，主控双热备实现20ms倒换。
* SIP协议优化：语音流量标记DSCP 46，QoS保障优先级高于数据业务。

### 1\.3\.3 成本效益分析

| **指标** | **传统方案** | **全光方案** | **降本效果** |
| --- | --- | --- | --- |
| 初期投资（万元） | 580 | 420 | 27\.6% |
| 运维成本（年） | 120 | 65 | 45\.8% |
| 平均故障恢复时间 | 2\.5小时 | 15分钟 | 生产效率提升18% |

## 1\.4 需求总结

### 1\.4\.1 业务需求矩阵

| **场景** | **核心业务** | **技术要求** | **关键指标** |
| --- | --- | --- | --- |
| 车间 | 智能设备联网（CNC/AGV）工业WiFi 6覆盖跨楼宇语音通话 | 时延＜20ms抗电磁干扰（IP67）99\.999%可靠性 | 带宽≥1GbpsMTBF＞10万小时 |
| 办公楼 | 千兆到桌面视频会议SD\-WAN互联 | 多业务VLAN隔离零信任安全架构智能流量调度 | 无线漫游切换＜50ms |
| 宿舍楼 | 直播组播高密度WiFi覆盖 | 组播VLAN独立分配MU\-MIMO优化动态带宽调整 | 单AP带机量≥40峰值速率1\.2Gbps |
| 室外 | 安防监控回传环境传感器接入 | IP67防护PoE\+供电（30W）抗温差（\-40℃\~75℃） | 传输距离≥2km时延＜30ms |

### 1\.4\.2 标准化与扩展性

* 协议兼容：支持SIP（RFC 3261）、Modbus TCP、ONVIF等工业标准协议。
* 平滑升级：GPON可演进至XGPON，兼容现有以太网，保护投资。

# 第2章 全光网络架构设计

## 2\.1 整体架构设计

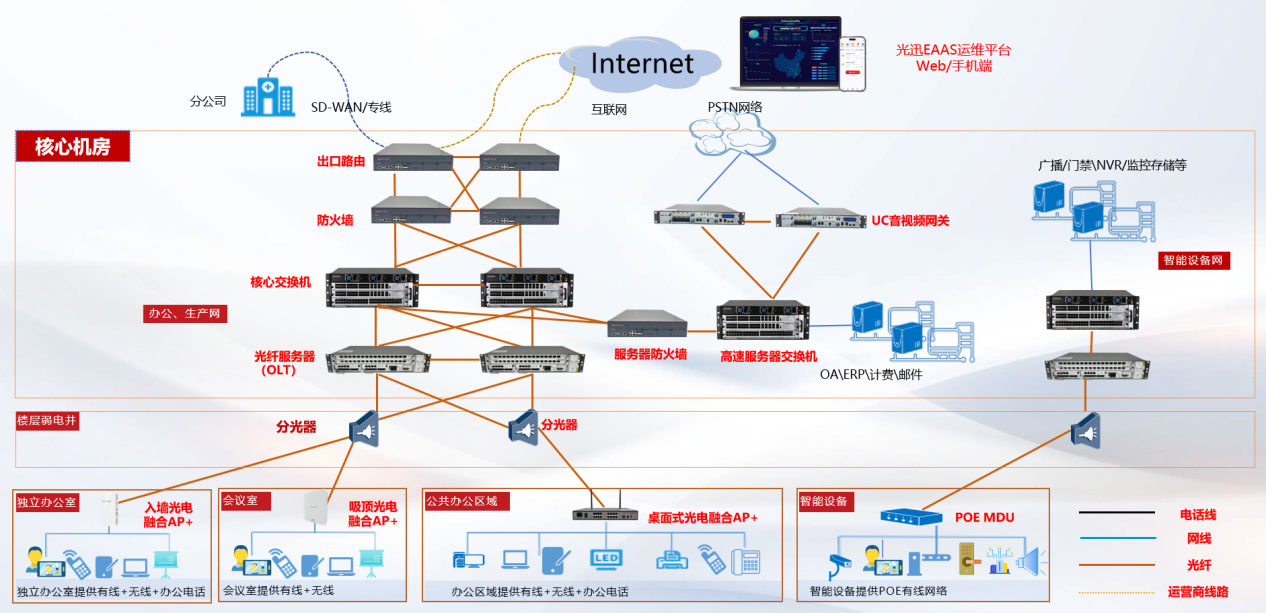

### 2\.1\.1 三层拓扑模型

全光网络采用“核心\-汇聚\-接入”三级架构，融合PON技术与工业以太网特性，支持多业务统一承载：

![](/media/202603/20260327153630302899.png)

### 2\.1\.2 技术选型对比

| **技术选项** | **XGS\-PON** | **GPON** |
| --- | --- | --- |
| 带宽能力 | 10Gbps对称 | 2\.5G下行/1\.25G上行 |
| 时延 | \<1ms（DBA优化） | \<2ms |
| 可靠性 | 支持Type B保护（主干光纤保护） | 支持TypeB保护（主干光纤保护） |
| 适用场景 | 高带宽需求（视频/大规模IoT） | 中小规模接入 |
| 推荐型号 | ZH\-MA8500系列 | 盒式OLT系列 |

## 2\.2 核心层设计

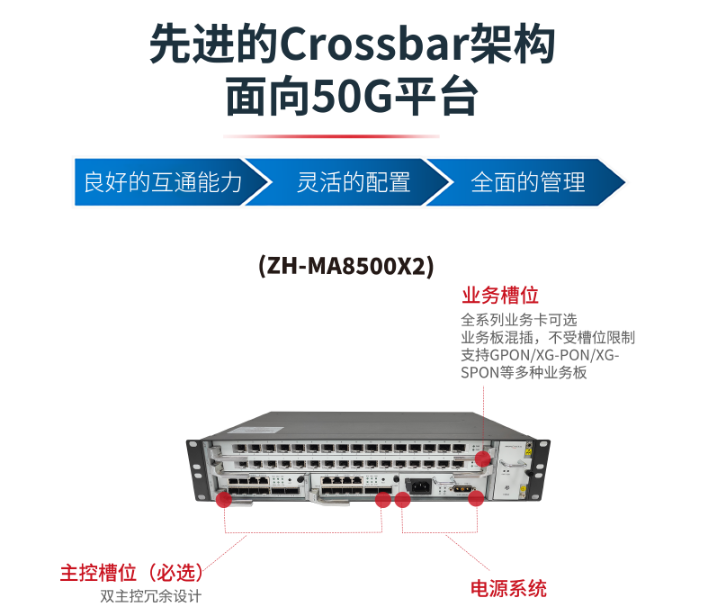

### 2\.2\.1 OLT Type单归属保护方案

* 设备配置：
* 核心OLT型号：智慧光迅ZH\-MA8500X2（16GPON口，4\*GE/10GE\+2\*100G上联）
* 冗余机制：AC\+DC双接入电源，保证设备24小时不断电，双主控热备\+SNMP状态同步，故障时自动切换。
* 负载均衡策略：
* 按业务类型分载：生产流量（VLAN 100）指向高可靠流量策略，办公流量（VLAN 200）指向高优先级流量策略
* 动态带宽分配（DBA）：保障生产流量最低带宽占比60%

![](/media/202603/20260327153630313444.png)

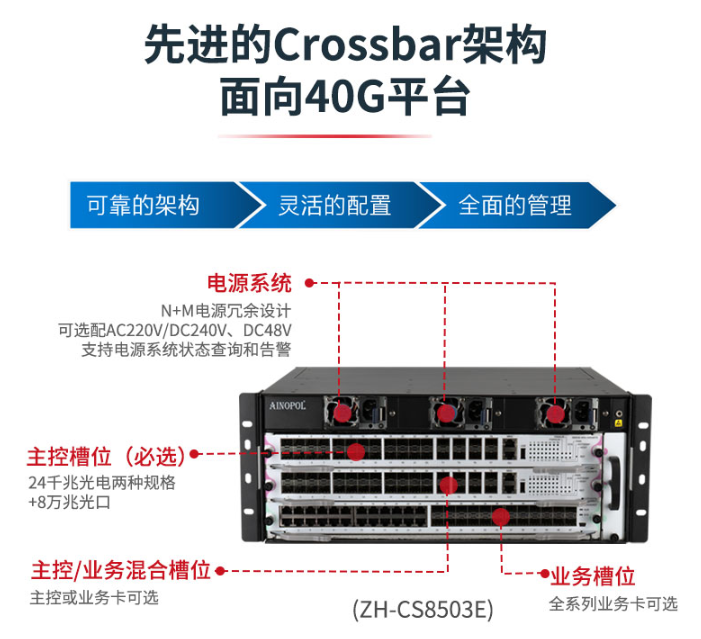

### 2\.2\.2 核心交换机设计

* 功能模块：
* 满足N\+M电源冗余，至少支持3个电源扩展
* 分布式多级交换矩阵架构
* 提供高性能的L2/L3/L4线速交换服务
* 关键参数：
* 交换容量：38\.4/166\.4Tbps
* 包转发率：7220/36000Mpps

![](/media/202603/20260327153630319641.png)

## 2\.3 汇聚层设计

### 2\.3\.1 分光器部署策略

* 一级分光：1:4（放置于核心机房），二级分光：1:32（楼层弱电井）
* 分光比计算：

总光功率\= OLT输出\-{分光器损耗\-{光纤损耗\-ONU灵敏度

* 示例：

OLT输出\+5dBm → 1:32分光损耗17\.2dB → 单跳光纤损耗（2km×0\.3dB/km）\=0\.6dB

剩余光功率：5\-17\.2\-0\.6\=\-12\.8dBm \>ONU灵敏度\-28dBm（满足）

| **不同分光器的级连口损耗值** | | | | | | |
| --- | --- | --- | --- | --- | --- | --- |
| **分光器** | 1×4 | 1×8 | 1×16 | 1×24 | 1×32 | 1×64 |
| **损耗** | ≤7\.4 | ≤10\.7 | ≤13\.9 | ≤15\.8 | ≤17\.2 | ≤21\.5 |

### 2\.3\.2 VLAN规划

| **业务类型** | **VLAN ID** | **IP网段** | **说明** |
| --- | --- | --- | --- |
| 生产控制 | 100 | 10\.10\.0\.0/24 | 网关使用1，2\-10为保留地址，11\-250为DHCP地址池地址 |
| 0办公网 | 200 | 10\.20\.0\.0/24 | 网关使用1，2\-10为保留地址，11\-250为DHCP地址池地址 |
| 视频监控 | 300 | 10\.30\.0\.0/24 | 网关使用1，2\-10为保留地址，11\-250为DHCP地址池地址 |
| 员工WiFi | 400 | 10\.40\.0\.0/24 | 网关使用1，2\-10为保留地址，11\-250为DHCP地址池地址 |
| 流媒体 | 500 | 10\.50\.0\.0/24 | 网关使用1，2\-10为保留地址，11\-250为DHCP地址池地址 |

## 2\.4 接入层设计

### 2\.4\.1 分场景设备选型

| **场景** | **设备型号** | **关键特性** | **部署密度** |
| --- | --- | --- | --- |
| 车间 | 智慧光迅ZH\-F4P | \-40℃\~75℃宽温 4×GE\+GPON/EPON自适应光口 | 每50米1台（产线沿线） |
| 办公楼 | 智慧光迅ZH\-F886W | 双频WiFi 6（AX3000）8个GE\+8个RJ11自适应PON、以太网上行 | 每联排办公桌1台（桌面隐藏式） |
| 宿舍 | 智慧光迅ZH\-F4125W | 多业务光电融合AP带机量40\+ | 每间1台（电视后/吊顶上隐藏） |
| 室外 | 智慧光迅ZH\-AP1200W（LI） | IP67防护, 防雷击15kV, 支持\-40℃\~65℃ | 每100米1台（路灯杆部署） |

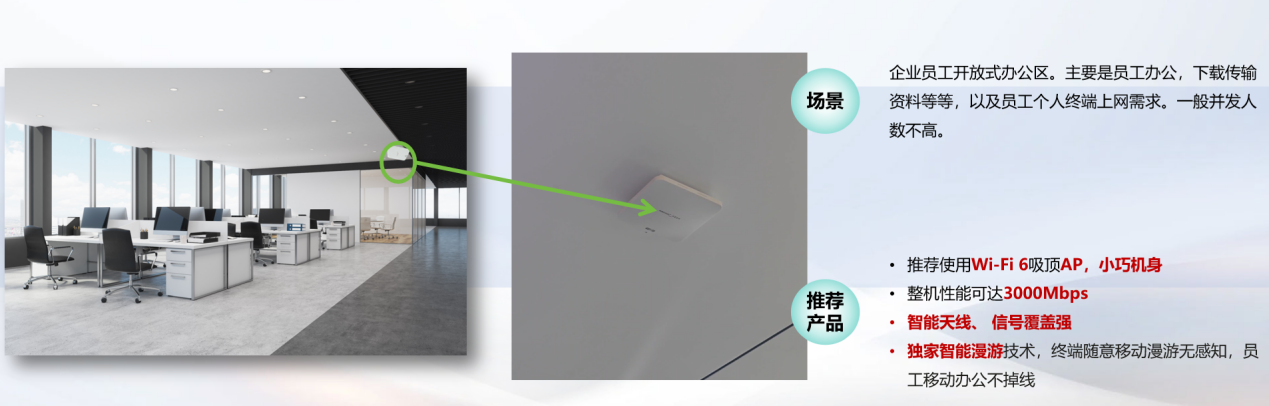

### 2\.4\.2 无线覆盖方案

* 信道规划：
* 2\.4GHz：CH1/6/11（20MHz频宽），避免同频干扰
* 5\.8GHz：避让雷达5\.2GHz频段，可启用80/160MHz频宽
* 漫游优化：
* 802\.11k/v/r协议支持，漫游切换时间\<30ms
* AP布放间距：室内30米，室外100米（全向天线）

![](/media/202603/20260327153630333307.png)

## 2\.5 高可靠性设计

### 2\.5\.1 光纤主备干路保护

* TypeB单归属：在单归属的组网场景中，一台OLT上的两个PON端口处于主备状态，不能同时转发报文。当主用线路上光路故障或者PON口故障导致主用线路中断时，ONU可快速切换到备用线路当满足如下条件时，会触发自动保护倒换。
* 主干光纤断裂口
* OLT主用PON端口故障
* 线路质量劣化

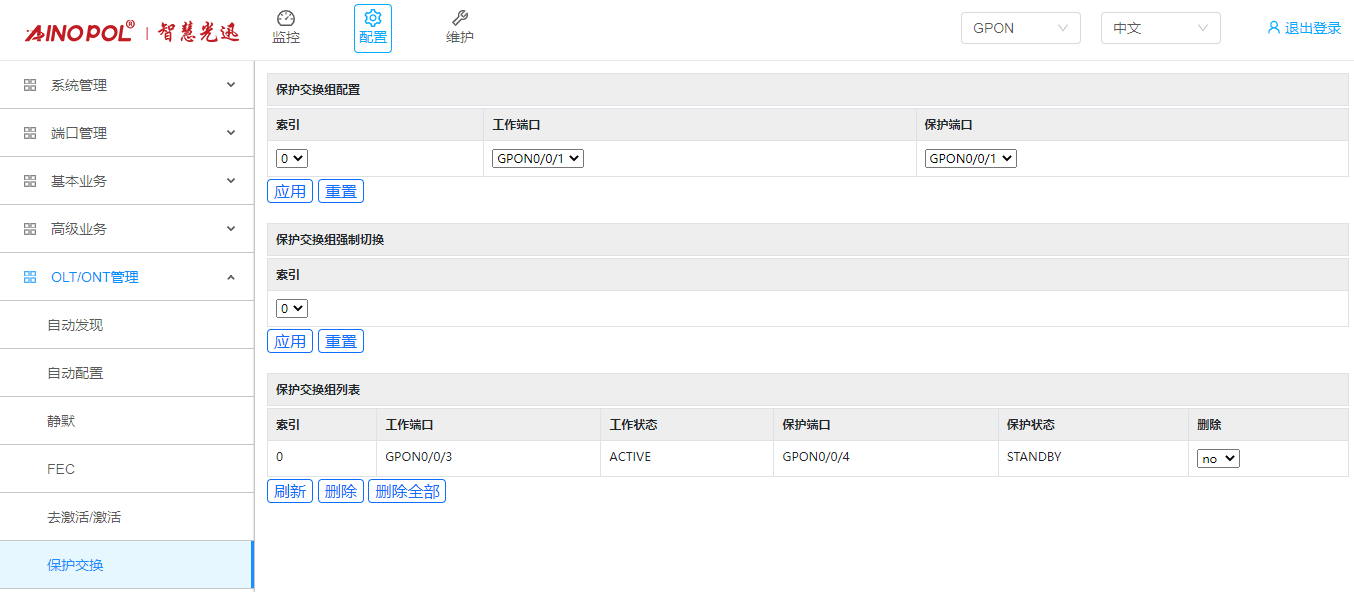

* 界面示例：

![企业微信截图_17428722034085(1)](/media/202603/20260327153630341883.png)

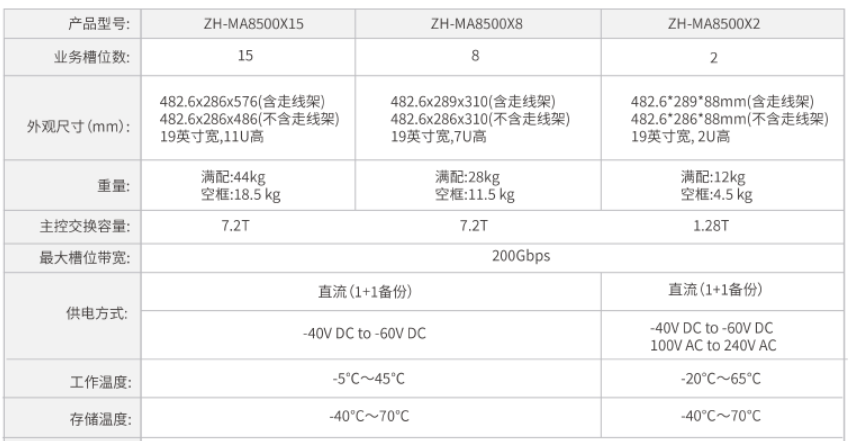

### 2\.5\.2 设备级冗余

* OLT：双电源（AC 220V \+ DC 48V），主控板1\+1备份
* OLT\&核心交换机：支持VRRP协议，防止单台设备宕机导致数据中断。

![](/media/202603/20260327153630346935.png)

## 2\.6 安全架构

### 2\.6\.1 分层防护模型

| **层级** | **防护措施** | **设备/技术** |
| --- | --- | --- |
| 物理层 | 光纤链路安全 | 光纤自带加密 |
| 数据链路层 | 链路加密与端口隔离 | 端口安全 |
| 网络层 | 流量过滤与威胁检测 | 下一代防火墙动态访问控制列表网络行为分析 |
| 应用层 | 协议安全加固与身份认证 | 混合式WPA2/WPA3 |

### 2\.6\.2 零信任接入

* 终端认证：工业设备采用MAC白名单，员工终端采用portal认证

## 2\.7 智能化运维

### 2\.7\.1 统一网管平台

* 功能模块：
* 光功率监测：实时预警光纤衰减（阈值\-28dBm）
* 光AP自动化配置：通过统一AC协议批量下发业务模板
* 数据流量展示：呈现设备类型、设备名称、在线状态、负载情况等信息

### 2\.7\.2 管家式维护

* EAAS云平台：云平台收集设备告警信息，设备离线自动上报故障情况，APP/小程序/微信公众号一键推送告警信息。
* 准确率：\>99%（基于历史故障数据集验证）

# 第3章 分场景实施方案

## 3\.1 车间场景实施方案

### 3\.1\.1 网络架构设计

* 核心需求：
* 智能设备低时延通信（CNC/AGV/PLC）
* 工业WiFi 6全覆盖（漫游切换＜50ms）
* 跨区域语音调度（SIP协议）

### 3\.1\.2 设备选型与部署

| **设备类型** | **型号** | **关键参数** | **部署密度** |
| --- | --- | --- | --- |
| 工业级ONU | 智慧光迅ZH\-F4P | \-40℃\~75℃宽温4×GE\+GPON/EPON自适应光口 | 每50米1台（沿产线部署） |
| 光电融合WiFi 6 AP | 智慧光迅ZH\-AP30006S\-M | XPON或2\.5G以太网上行POF、POE、DC受电工作温度：\-10℃\~55℃ | 每50㎡ 1台 |
| 核心交换机 | 智慧光迅ZH\-CS8503E | 满足N\+M电源冗余分布式多级交换矩阵架构提供L2/L3/L4线速交换服务 | 核心机房（主/备） |
| 核心OLT | 智慧光迅ZH\-MA8500X2 | 双主控、双电源冗余设计；各业务板卡均支持热拔插 | 核心机房（主/备） |
| 音视频网关 | 智慧光迅ZH\-P100 | 150个SIP终端授权10路直播通道授权 | 核心机房 |

* 抗干扰设计：
* 主干光纤采用万兆速率，高速率的同时避免强电磁干扰（如变频器、电弧焊机）。
* WiFi信道固定为5GHz CH36/CH64（DFS避让雷达频段）。

### 3\.1\.3 语音通信系统

* SIP协议集成：
* 电话交换功能、采用标准SIP协议可接入IP话机、IP音箱、IP门禁、IP对接、IAD、O口网关、S口网关、运营商IMS等
* 可定期电话巡检生成报表
* 紧急广播联动：
* SIP终端触发消防报警后，自动广播至全车间IP音箱，优先级抢占带宽。

### 3\.1\.4 音视频调度系统

* 系统架构：
* 智慧光迅音视频调度系统基于先进的音视频调度云平台构建，结合 POL 全光网络，实现园区内各类音视频设备的互联互通。系统采用分层分布式架构，由接入层、传输层和管理层组成。接入层涵盖了园区内车间、办公楼、宿舍及室外等各个区域的多种终端设备，如 IP 话机、智能摄像头、广播音箱等；传输层依托全光网络，保障数据的高速、稳定传输；管理层则负责对整个系统进行集中管理和控制，实现设备配置、用户权限管理、调度策略制定等功能。

![IMG_256](/media/202603/20260327153630359338.png)

* 功能特性

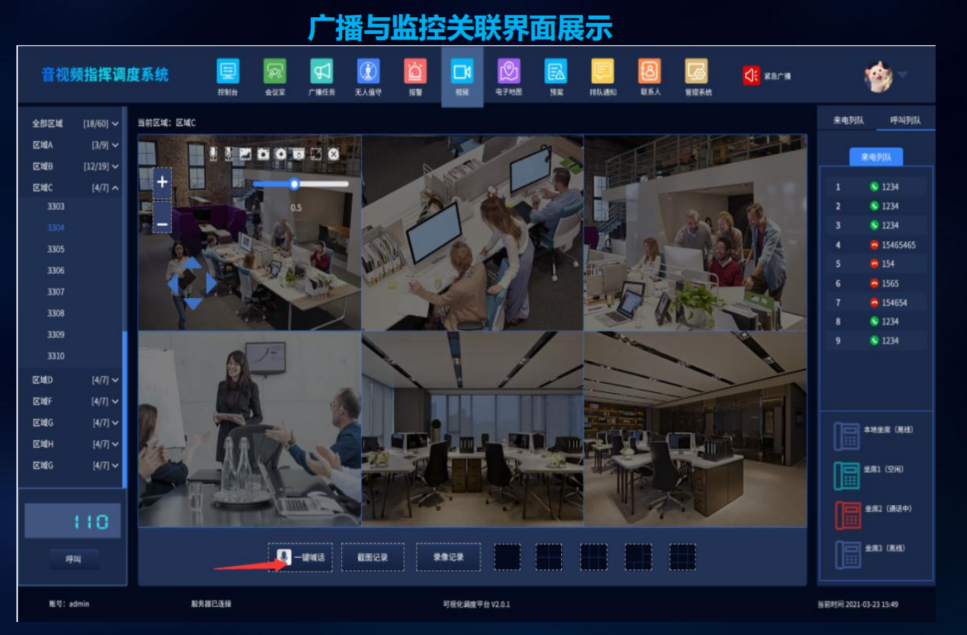

* **实时视频监控与调度：**

通过集成园区内的高清摄像头，指挥中心能够实时查看各区域的现场情况。支持多画面实时预览、视频回放功能，并且可以根据需求灵活切换监控画面。在车间场景中，管理人员可以随时查看生产线的运行状态；在室外场景，能对安防监控画面进行重点关注，及时发现异常情况。同时，具备视频智能分析功能，可对画面中的行为、物体进行识别和预警，如入侵检测、烟火识别等，为园区安全提供有力保障。

* **语音通信与广播：**

基于 SIP 协议，实现了跨区域的语音通信。园区内人员可通过 IP 话机、手机 APP 等终端进行高清语音通话，保障信息及时传达。系统支持语音组呼、群呼功能，方便在紧急情况下快速通知相关人员。紧急广播功能是该系统的重要特性之一，当发生火灾、地震等突发事件时，可一键触发全园区广播，也能根据预设区域进行精准广播，指导人员疏散。例如在车间，一旦触发消防报警，系统会自动向车间内所有广播音箱发送疏散指令，确保人员迅速撤离。

* **多方视频会议：**

支持多方实时视频会议，满足园区内不同部门之间的沟通协作需求。参会人员可以通过会议室的视频会议终端、个人电脑或移动设备接入会议，实现屏幕共享、文件传输等功能。视频会议系统具备高清视频画质和清晰的音频效果，即使在网络条件不佳的情况下，也能通过智能编码技术和网络自适应算法，保障会议的流畅进行。

* **跨系统联动：**

与园区内的其他业务系统，如安防系统、门禁系统、生产管理系统等实现深度联动。当安防系统检测到异常入侵时，音视频指挥调度系统会自动弹出相应区域的监控画面，并触发语音告警，同时通知相关安保人员前往处理；在生产管理方面，当生产线上出现设备故障时，系统可以将故障信息与现场视频画面同步推送给维修人员，提高故障处理效率。

## 3\.2 办公楼场景实施方案

### 3\.2\.1 光纤到桌面（FTTD）设计

* ONT部署：
* 型号：智慧光迅ZH\-F886W（桌面隐藏式，支持WiFi 6和XPON）
* 安装规范：网口距地面30cm，光缆弯曲半径≥30mm。
* VLAN规划：

| **VLAN ID** | **业务类型** | **带宽分配** | **隔离策略** |
| --- | --- | --- | --- |
| 201 | 办公数据 | 40% | ACL |
| 202 | 视频会议 | 30% | DSCP标记（AF41） |
| 203 | 语音通信 | 20% | 硬件队列优先级（EF） |

### 3\.2\.2 无线覆盖优化

* AP部署策略：
* 工位区1：每15米部署1台吸顶AP（智慧光迅ZH\-AP18006S\-M），信道规划为5GHz CH52/CH100。
* 工位区2：每个联排办公桌部署1台桌面式光电AP（智慧光迅ZH\-F886W/ZH\-F4225W），信道规划为5GHz CH52/CH100。
* 会议室：吸顶式高密WiFi 6 AP（智慧光迅ZH\-AP30006S\-M），启用160MHz频宽，MU\-MIMO 4×4。
* 零漫游体验：
* 快速漫游：实现毫秒级无感知切换，确保语音、视频等高实时性业务连续性。
* 信道优化：避开雷达等干扰源，降低同频/邻频干扰，提升频谱利用率
* 信道干扰：降低AP发射功率，缩小覆盖重叠区，启用5GHz，避开2\.4GHz的蓝牙、微波炉、ZigBee等设备干扰源

## 3\.3 宿舍场景实施方案

### 3\.3\.1 流媒体组播方案

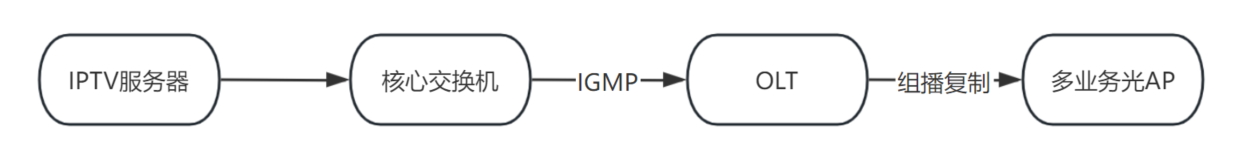

* 组播分发架构：

![](/media/202603/20260327153630370419.png)

* 带宽保障：
* 单房间独立20Mbps组播通道，采用“带宽池”动态分配（空闲时段可共享至上网业务）。

### 3\.3\.2 高密度无线覆盖

* AP选型与部署：
* 型号：智慧光迅ZH\-F4125W（双频，带机量40）
* 部署密度：每房间1台（4/8人间），电视后/吊顶上安装，间距≤8米。
* 频段优化：
* 2\.4GHz：仅用于IoT设备（智能音响/插座/门锁），限速5Mbps/终端。
* 5GHz：默认HT80频宽，自动信道，终端兼容性最高。

### 3\.3\.3 安全与管控

* 终端识别：
* 基于MAC地址/IP地址识别机顶盒，自动绑定MAC\+IP。
* 夜间限速策略：
* 每晚23:00\-6:00限速

## 3\.4 室外场景实施方案

### 3\.4\.1 安防监控回传

* 工业ONU部署：
* 型号：智慧光迅ZH\-F4P/F8P（\-40℃\~75℃；10%\~85%无冷凝）
* 供电：PoE\+（30W），最大传输距离100米（CAT6A线缆）。
* 视频流优化：
* H.265编码，码率4Mbps/路，OLT启用动态带宽分配（DBA）优先保障上行带宽。

### 3\.4\.2 无线覆盖与Mesh组网

* 定向天线AP：
* 型号：ZH\-AP1200W（增外接天线2\*5dbi ）
* 部署：路灯杆安装，间距50米，避免信号重叠。
* 环境适应性：
* 防水、防尘：IP67

## 3\.5 跨场景联动设计

### 3\.5\.1 统一身份认证

* 内部网络：
* 白名单\+员工账号密码，无限时间，带宽≤50Mbps，夜晚限速。
* 视频PORTAL认证，视频学习后通过认证进行上网。
* 访客网络：
* 短信PORTAL认证\+留存用户信息，限时4小时，带宽≤20Mbps。

## 3\.6 实施进度与验收标准

### 3\.6\.1 阶段计划

| **阶段** | **时间** | **任务** | **交付物** |
| --- | --- | --- | --- |
| 1 | 第1\-2周 | 主干光缆敷设/分光器安装 | 光衰测试报告 |
| 2 | 第3\-4周 | OLT/ONU调测 \+ VLAN划分 | 网络连通性验收文档 |
| 3 | 第5\-6周 | 无线覆盖优化\+ SIP系统联调 | 漫游测试报告 |

### 3\.6\.2 验收指标

* 性能指标：
* 车间：无线网络时延＜15ms，丢包率＜0\.01%。
* 办公楼：WiFi峰值速率≥50Mbps。
* 安全合规：
* 符合《GBT 22239\-2019 网络安全等级保护基本要求》第三级。

# 第4章 核心功能模块深度扩展

## 4\.1 SIP语音通信系统

### 4\.1\.1 系统架构与协议栈

* 核心组件：
* SIP服务器：智慧光迅ZH\-P100（SIP协议，最大并发会话150路）
* 媒体网关：智慧光迅ZH\-ITV100（130房间内的使用场景）

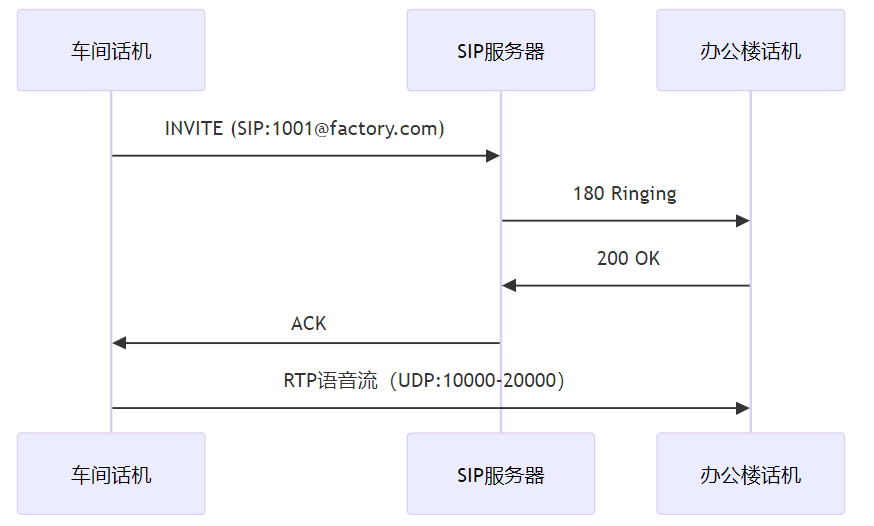

* 信令流程：

![](/media/202603/20260327153630380761.png)

### 4\.1\.2 高级功能实现

* 紧急呼叫：
* 机制1：SOS按钮按下后发送消息至办公楼指挥中心处进行通话。
* 机制2：办公楼按下按钮后自动出发紧急撤离呼叫音频，全区进行广播。
* 广播喊话：
* 全区广播：火警疏散等紧急通知
* 精准广播：联动附近摄像头精准通话
* 三方会议：
* 语音/视频通话：支持三人及以上同时接入，提供高清音视频传输，确保对话流畅。
* 网络适应性：自动调整码率，保障弱网环境下通话稳定（如4G/5G、Wi\-Fi）。

## 4\.2 SD\-WAN组网系统

### 4\.2\.1 智能选路与负载均衡

* 链路类型：

| **链路** | **典型场景** | **SLA要求** |
| --- | --- | --- |
| 4G/5G移动网 | 外部异地办公 | 临时组网 |
| 运营商专线 | 指挥中心 | 带宽\>50Mbps |
| 家庭宽带 | 分部办公 | 成本优先 |

### 4\.2\.2 安全加密与零信任

* 隧道加密：IPsec AES\-256 \+ IKEv2（预共享密钥轮换周期30天）
* 微隔离：基于SGT（安全组标签）实现跨厂区策略联动。

## 4\.3 性能验证与测试报告

### 4\.3\.1 关键指标测试

| **测试项** | **方法** | **标准** | **实测结果** |
| --- | --- | --- | --- |
| SIP呼叫建立时延 | 多用户并发确认时延 | \<500ms | 320ms±45ms |
| SD\-WAN切换时间 | 拔除外网主链路 | \<1s | 850ms |
| 光路保护倒换 | 人工切断主光纤 | \<50ms | 18\.7ms |

### 4\.3\.2 压力测试

* 模拟场景：多终端同时进行视频会议\+文件传输
* 结果分析：
* CPU峰值：OLT 68%，核心交换机 52%
* 时延抖动：\<3ms（满足ITU\-T G.114要求）

## 4\.4 音视频指挥调度系统

### 4\.4\.1 多协议融合与适配技术：

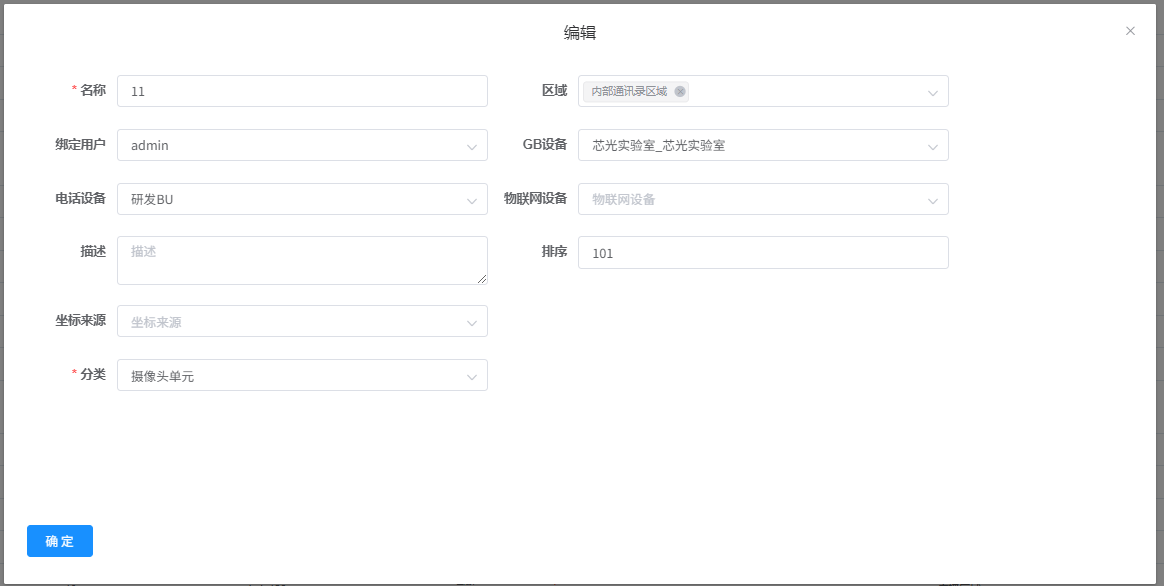

深度融合SIP、GB28181、ONVIF等多种标准协议。通过协议适配层技术，不同品牌、不同类型的音视频设备，如智能摄像机、IP 话机、广播终端等，都能无缝接入系统。

![](/media/202603/20260327153630390885.png)

### 4\.4\.2 AI 智能分析与辅助决策技术：

利用计算机视觉技术，系统可自动识别视频中的异常行为，如人员聚集、打架斗殴、车辆逆行等，并及时发出预警。通过语音识别技术，可将语音信息转化为文字，方便对通话内容进行检索与分析。

### 4\.4\.3 超高清与低延迟传输技术优化：

为满足对高清画质和实时性的更高要求，系统采用了先进的编码技术和传输优化策略。一方面，采用 H.265/HEVC 等高效编码标准，在保证视频画质的前提下，大幅降低视频码率，减少网络带宽占用。另一方面，通过优化网络传输协议，如采用 QUIC 协议替代传统的 TCP/IP 协议，实现数据的快速传输与可靠交付。

![](/media/202603/20260327153630396104.png)

### 4\.4\.4 安全加密与隐私保护技术强化：

鉴于音视频数据的敏感性，系统在安全加密与隐私保护方面进行了深度扩展。采用端到端的加密技术，如 AES 加密算法，对音视频数据在传输和存储过程中进行加密处理，确保数据的安全性。同时，系统严格遵循数据隐私保护法规，对用户数据进行分类管理和访问控制，只有经过授权的人员才能访问相应的数据，有效保护用户隐私。

# 第5章 高可靠性设计深度扩展

## 5\.1 高可靠性架构设计原则

### 5\.1\.1 全光网络可靠性模型

基于国际标准TIA\-942 Tier III设计理念，构建面向工业环境的“双活三冗余”架构：

* 双活核心：双OLT热备 \+ 双核心交换机
* 三重冗余：
* 链路冗余：主备干路冗余
* 设备冗余：双电源、双主控板、双PON口ONU
* 业务冗余：SIP/流媒体服务器双机集群\+ SD\-WAN多路径负载

### 5\.1\.2 可靠性指标定义

| **指标** | **目标值** | **测试方法** |
| --- | --- | --- |
| 网络可用性 | 99\.999%（全年宕机≤5分钟） | 持续运行365天MTBF计算 |
| 故障切换时间 | ＜20ms（网络层） | IETF RFC 6414（ERPS性能测试） |
| 业务恢复时间 | ＜5分钟（设备级） | 模拟OLT主节点断电，记录业务中断时长 |

## 5\.2 硬件级冗余设计

### 5\.2\.1 OLT双机热备方案

* 硬件配置：
* 主备OLT型号：智慧光迅ZH\-MA8500X2（2U机架式，16×XGS\-PON口）
* 冗余组件：
* 双交流电源（220V AC，1\+1备份）
* 双主控板（基于CPRI同步心跳检测）
* 双上行链路（10GSFP\+光模块，LACP聚合）

## 5\.3 智能运维与预测性维护

### 5\.3\.1 实时健康度监测

* 关键监测项：

| **指标** | **采集频率** | **告警阈值** |
| --- | --- | --- |
| OLT CPU利用率 | 1秒 | \>80%持续5分钟 |
| ONU光功率 | 10秒 | ＜\-28dBm 或＞\-8dBm |

## 5\.4 可靠性验证与测试报告

### 5\.4\.1 测试场景设计

| **测试类型** | **模拟故障** | **预期结果** |
| --- | --- | --- |
| OLT主节点断电 | 人工关闭主OLT电源 | 备用OLT在5分钟内接管全部业务 |
| 光纤环网切断 | 同时剪断两处主干光纤 | ERPS在20ms内切换，零丢包 |

### 5\.4\.2 实测数据

* 故障切换时间：
* OLT切换：4分38秒（含BGP收敛）
* ERPS环网切换：18\.9ms（Ixia测试仪测量）
* 业务影响：
* SIP呼叫中断：0次（会话保持技术）
* 视频监控丢帧：＜0\.1%（H.265冗余编码）

# 第6章 实施与运维深度扩展

## 6\.1 分阶段实施计划

### 6\.1\.1 实施阶段划分

| **阶段** | **时间规划** | **核心任务** | **关键交付物** |
| --- | --- | --- | --- |
| 规划与设计 | 第1\-2周 | 现场勘察（光缆路由、电磁环境）分光器部署方案设计VLAN/IP地址规划 | 网络拓扑图、分光器配置表 |
| 设备采购 | 第3\-4周 | OLT/ONU选型与采购光纤及辅材（熔接盒、配线架）订购 | 设备清单（含SN码）、采购合同 |
| 部署与安装 | 第5\-8周 | 主干光缆敷设（OTDR测试）分光器与ONU安装无线AP点位部署与调测 | 光缆测试报告、AP覆盖热力图 |
| 系统联调 | 第9\-10周 | VLAN/QoS策略下发SIP服务器与SD\-WAN联调 多业务压力测试 | 联调验收报告、性能测试日志 |
| 交付验收 | 第11\-12周 | 客户培训（网管平台操作）最终文档交付 SLA协议签署 | 用户手册、SLA协议、竣工图纸 |

### 6\.1\.2 风险管理

* 风险应对：

| **风险类型** | **应对措施** |
| --- | --- |
| 光缆施工延误 | 预埋冗余路由，采用铠装光缆减少意外损坏 |
| ONU兼容性问题 | 提前进行互通性测试（OLT与ONU型号匹配列表） |
| 无线干扰 | 预留5GHz DFS信道，现场频谱分析仪（如Wi\-Spy）实时监测 |

## 6\.2 光网络部署技术细节

### 6\.2\.1 光纤施工规范

* 光缆敷设：
* 弯曲半径：静态≥20×光缆直径，动态≥30×光缆直径
* 抗拉强度：室内≥500N，室外≥2000N（铠装光缆）
* 熔接工艺：
* 熔接损耗≤0\.05dB（采用藤仓FSM\-60S熔接机）
* 热缩套管保护，OTDR测试轨迹平滑无尖峰

## 6\.3 运维管理体系

### 6\.3\.1 日常监控与告警

* 监控平台：基于EAAS云平台构建，集成指标包括：
* 光功率（阈值：ONU接收光功率＞\-28dBm）
* OLT CPU/内存利用率（阈值：＞80%持续5分钟告警）
* 无线AP接入用户数（阈值：2\.4GHz信道利用率＞60%）
* 告警分级：

| **级别** | **条件** | **响应时间** | **通知方式** |
| --- | --- | --- | --- |
| 紧急 | OLT主节点宕机 | 5分钟 | EAAS云平台推送 |
| 严重 | 光功率异常 | 30分钟 | EAAS云平台推送 |
| 一般 | 单ONU离线 | 4小时 | EAAS云平台推送 |

### 6\.3\.2 预防性维护计划

| **维护类型** | **周期** | **操作内容** |
| --- | --- | --- |
| 光链路检测 | 月度 | 记录光衰变化趋势 |
| 设备除尘 | 季度 | OLT/ONU风扇滤网清洁，确保散热正常（温度＜40℃） |
| 配置备份 | 每周 | OLT/AC/SIP服务器全配置备份至异地存储 |
| 安全漏洞扫描 | 半年 | 漏洞扫描，修复Critical级漏洞 |

## 6\.4 智能化运维工具

### 6\.4\.1 自动化修复流程

* 场景示例（无线AP故障）：
* 检测AP离线（SNMP Trap）
* 自动重启AP（通过PoE交换机端口控制）
* 若仍异常，派发工单并推送备用AP位置至运维人员APP

## 6\.5 客户培训与知识转移

### 6\.5\.1 培训内容设计

| **对象** | **课程模块** | **实操案例** |
| --- | --- | --- |
| IT管理员 | 网管平台操作故障诊断流程 | OLT主备切换演练、SIP呼叫跟踪分析 |
| 维护工程师 | 光缆熔接技术ONU更换流程 | OTDR测试实操、ONU业务模板配置 |
| 高层管理者 | SLA指标解读运维成本分析 | 通过云平台查看网络健康度报表 |

### 6\.5\.2 文档交付清单

* 技术文档：网络拓扑图、设备配置手册、API接口文档
* 运维手册：故障代码速查表、备件更换指南（含螺丝扭矩参数）
* 培训视频：OLT主备切换操作、无线信道优化技巧

## 6\.6 验收与持续优化

### 6\.6\.1 验收标准

| **测试项** | **方法** | **合格标准** |
| --- | --- | --- |
| 光功率一致性 | 全链路OTDR测试 | 波动范围\-15至25dB，无异常反射峰 |
| 无线漫游性能 | 终端移动测试 | 漫游切换时间＜50ms，零丢包 |
| 业务恢复时间 | 模拟OLT主节点断电 | 备用OLT接管时间＜5分钟 |
| 安全合规性 | 漏洞扫描 | 无高危漏洞，等保测评通过 |

### 6\.6\.2 持续优化策略

* 带宽动态调整：基于NetFlow数据分析，按月优化VLAN带宽分配比例
* 无线信道优化：每季度使用Wi\-Fi Analyzer调整AP信道，避开新增干扰源
* 技术演进规划：预留50G PON升级接口，2025年启动平滑演进
