网络设置（查看网络连接）

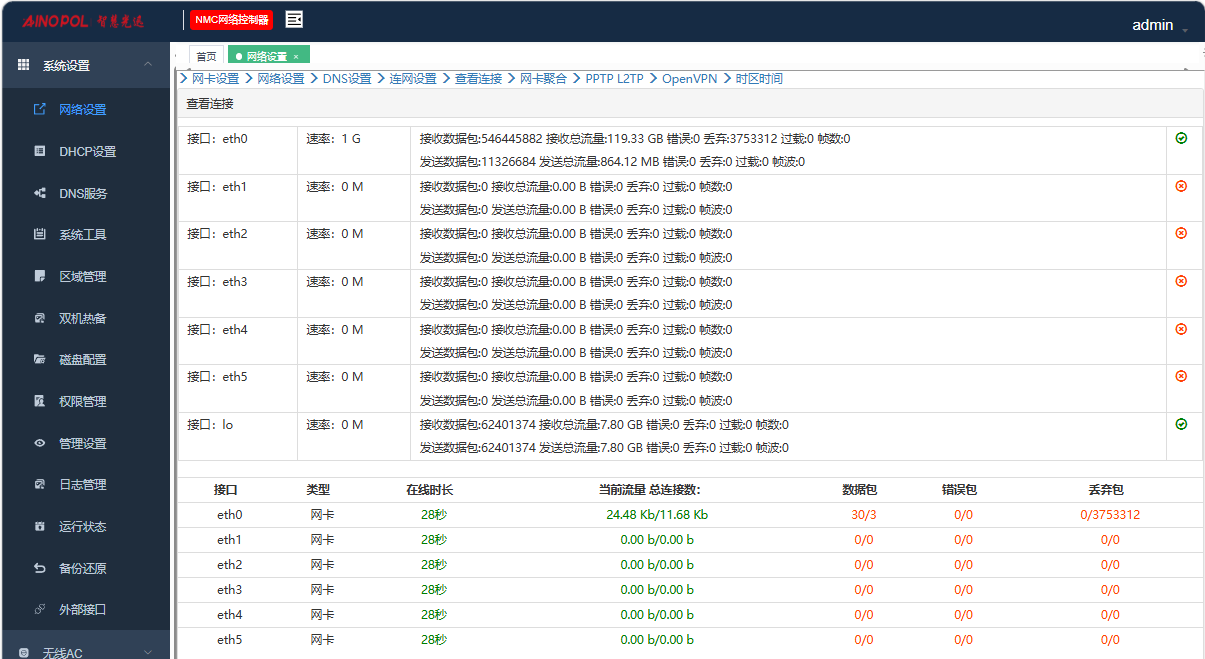

【经验分享】2026.09.12 NMC控制器-网络设置（查看网络连接） 一、操作背景 查看连接页面用于实时查看所有网卡、VLAN 子接口的链路状态、速率、流量、数据包、错包丢包统计，是网络故障排查、链路质量监控的诊断页面。可快速判断网口是否 UP、有无丢包 / 错包、实时流量负载，定位网线、交换机端口、VLAN 等链路问题。 应用场景：排查音视频流卡顿、丢包、网口不识别、流量异常；巡检各业务网口在线状态。 二、详细操作步骤 1. 进入【系统设置】→【网络设置】→【查看连接】标签页。 2. 查看上方物理网卡状态：观察网口速率、右侧指示灯，确认物理链路是否 UP。 3. 查看数据包、错误包、丢弃包计数，判断链路质量。 4. 下方明细列表查看 VLAN 子接口状态、实时流量与在线时长。 5. 记录异常接口信息，用于故障定位。  Ⅰ 上半部分：物理网卡接口统计 ● 接口：物理网卡名称 eth0~eth5；lo 为本机回环接口 ● 速率：网口协商速率，如 1G 代表千兆；0M 代表网口未协商成功（网线断开 / 对端端口 down） ● 接收 / 发送数据包：网口收发报文总计数 ● 接收 / 发送总流量：该网口累计收发数据总量 ● 错误 / 丢弃 / 过载 / 帧：错误包、丢弃包、过载、帧错误计数，数值大于 0 代表链路存在异常 ● 右侧圆点：绿色 = 链路 UP；红色 = 链路 Down Ⅱ 下半部分：接口明细列表（含 VLAN 子接口） ● 接口：物理网卡或 VLAN 子接口（如 eth0.600） ● 类型：网卡 / VLAN ● 在线时长：接口持续在线运行时间 ● 当前流量 / 总连接数：接口实时收发带宽、当前连接数量 ● 数据包：实时收发报文计数 ● 错误包 / 丢弃包：实时错包、丢包统计，出现数值代表链路故障
智慧光迅
2026年9月12日 15:07
