## 智慧光迅 VOLT与秒开 TR069业务连接配置

![](/media/202604/57b336da924044b99d1a23a7a48e17d88646.png)

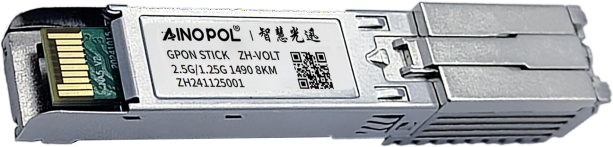

智慧光迅 VOLT，简称 OLT棒，可支持 16或 32个 ONU；

![](/media/202604/58256a2b77ad484c8f336fbb5ebe13214501.png)

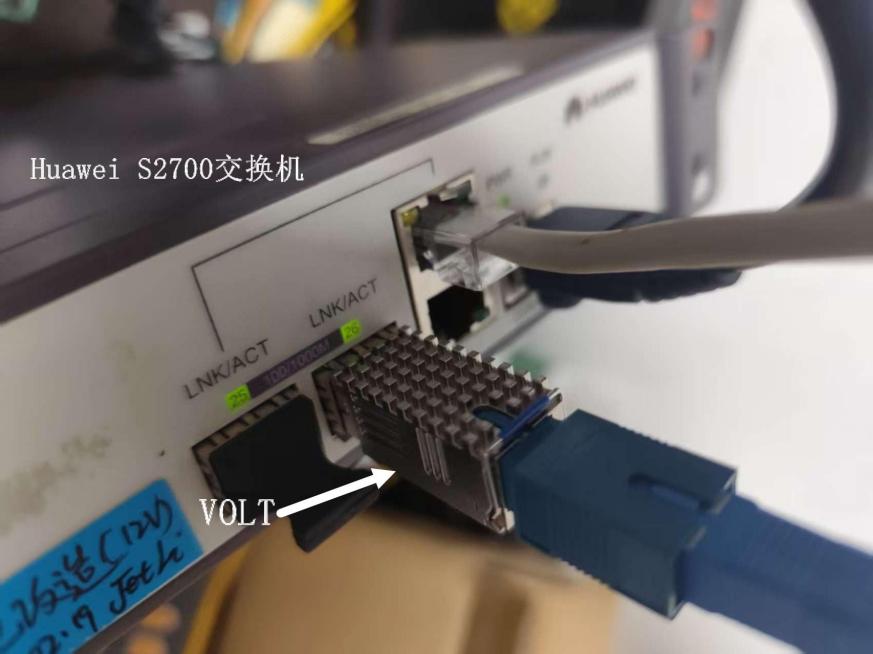

支持与大部分的网络设备 SFP+连接使用，不用配置，自动与 ONU设备注册，数据透传。

一、交换机侧配置

![](/media/202604/798c96905398461ba5431526bcb690387108.png)

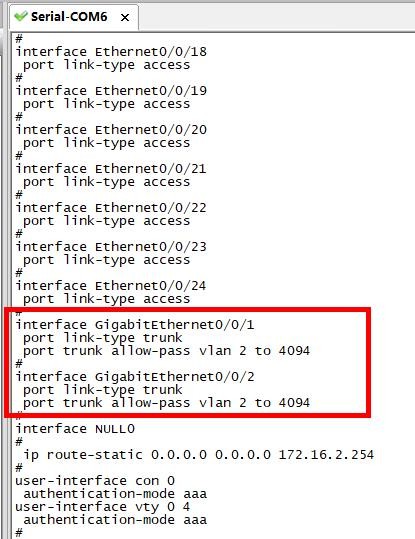

插接 VOLT 和连接 ITMS的网络接口设置为 TRUNK 模式，允许所有 VLAN 通过，交换机添加相应 VLAN ID；

![](/media/202604/9d7d9042786345ef834a7bd9aff83b0a7077.png)

二、秒开设置

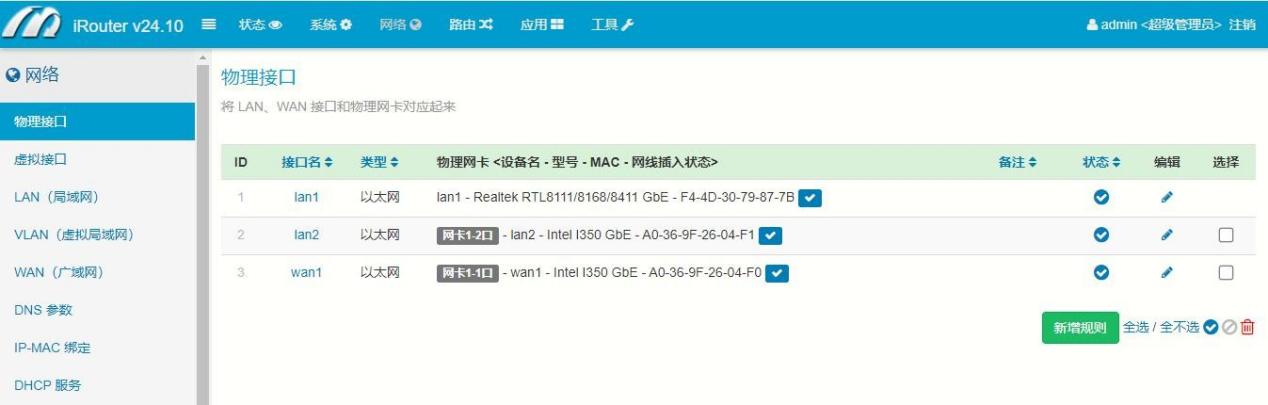

1、物理接口，设置 LAN和 WAN。通常 lan1带有 IP，作为本地管理；lan2设置为透传接口，与 OLT上联或交换机 TRUNK口连接；wan1 设置为路由出口；

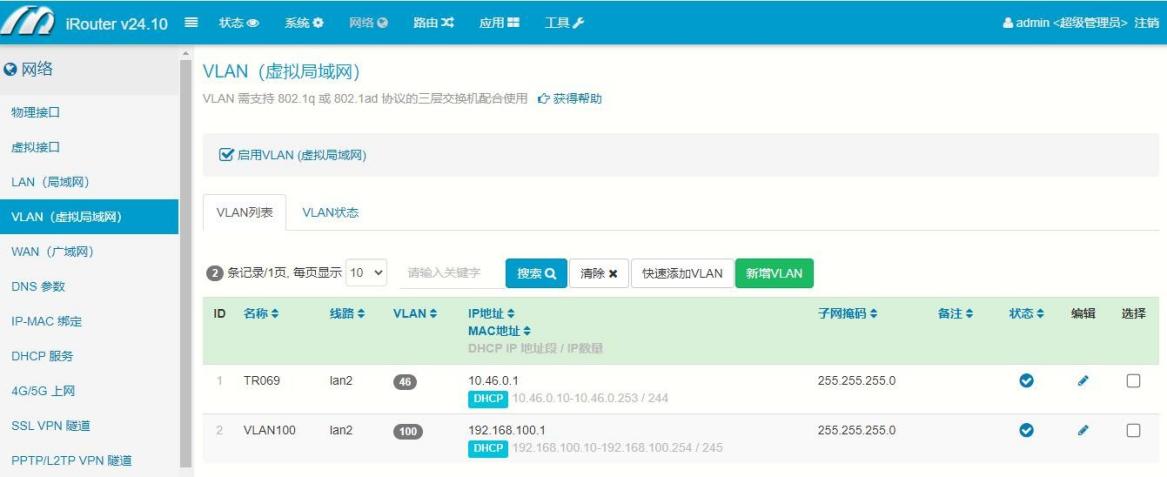

2、VLAN设置，设置 tr069对应的 VLAN，业务 VLAN，设置 IP；

![](/media/202604/57a033bfc359469c9136b6aebe46f1792787.png)

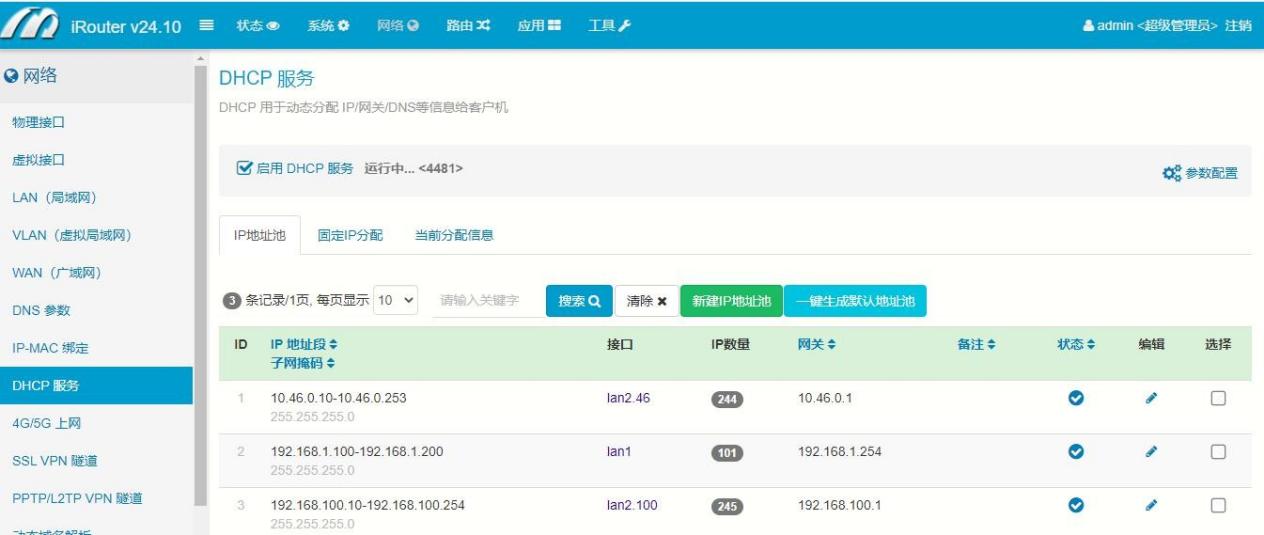

3、DHCP服务，为不同的业务 VLAN提供 IP地址分配；

![](/media/202604/e276ee68d5f64ebf9cf31536346048db6702.png)

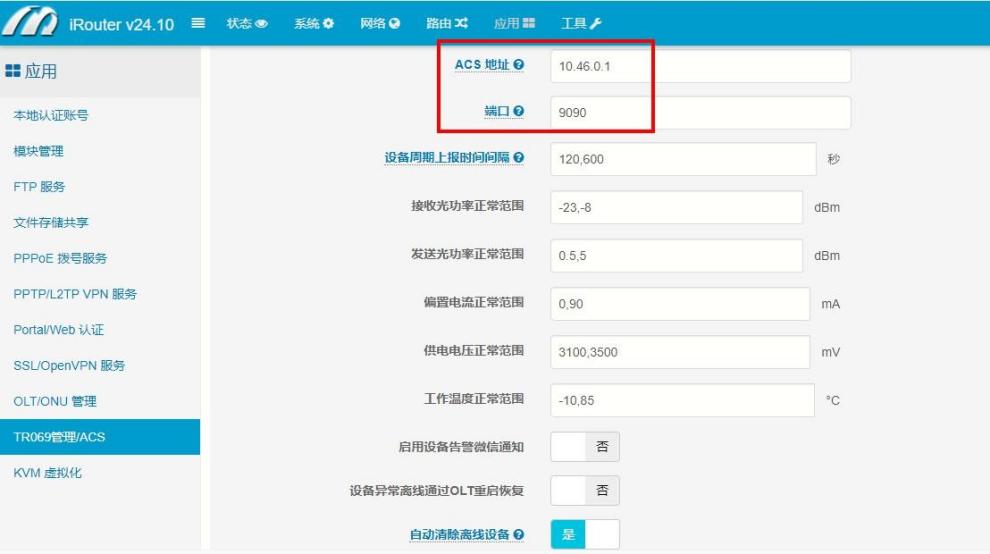

4、TR069管理/ACS服务设置；IP地址可与 VLAN网关一致；端口根据需要可多个添加；

![](/media/202604/ecee29a98c8749eeb101acf8db2cf7551425.png)

![](/media/202604/a7077ec9e2714b52ad84c3c895204a9e1167.png)

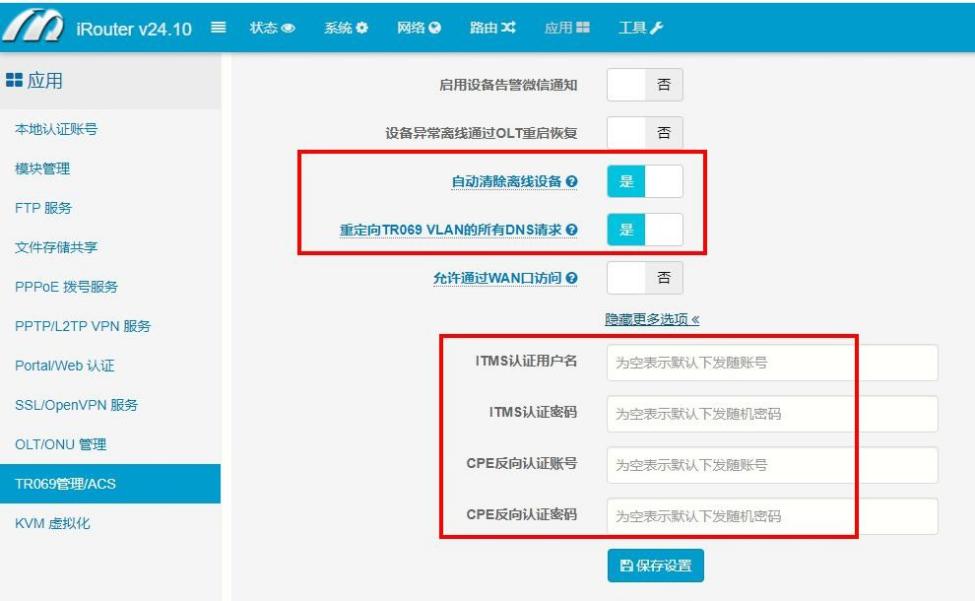

5、开启重定向DNS请求，在光猫服务器地址不一致的情况下有效保证管理数据请求；

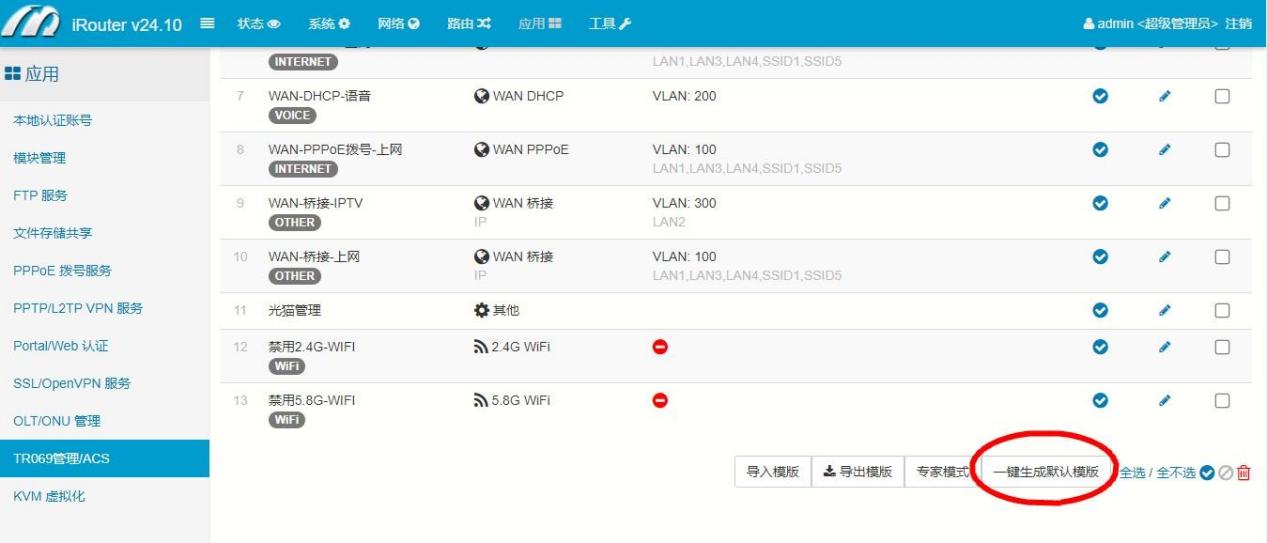

6、可一键生成默认模板再进行调整，方便快速；

![](/media/202604/40bf66f938b040ad8b7e8d7952a6c29d5328.png)

三、光猫侧设置

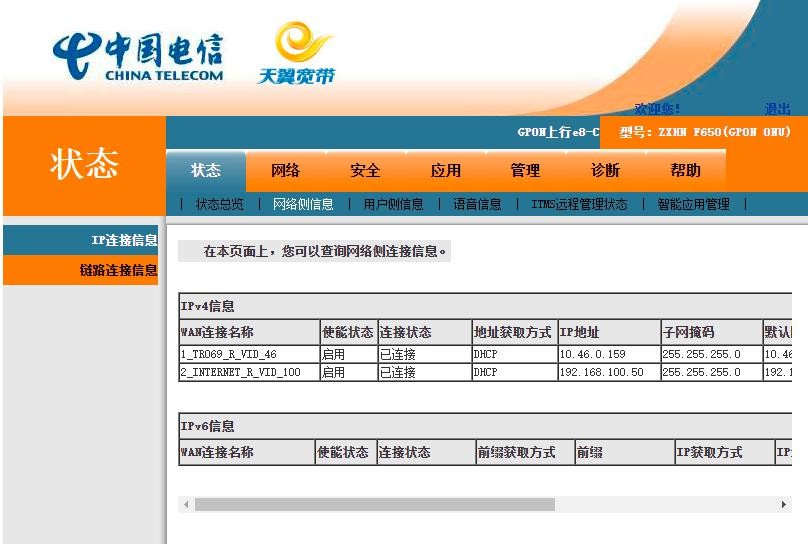

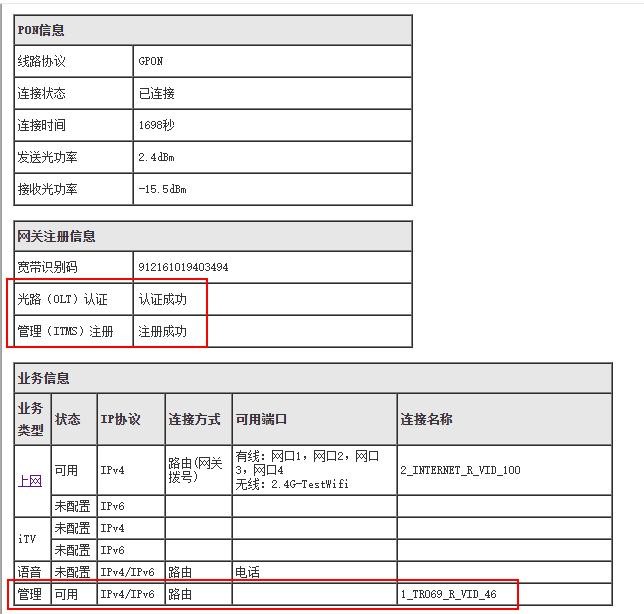

1、认证注册成功，TR069VLAN匹配并正常获取到 IP地址；

![](/media/202604/20e85caadbe3408c84cbd679dc9155462172.png)

![](/media/202604/90a5b5da91d94438878e12b4995af1011232.png)

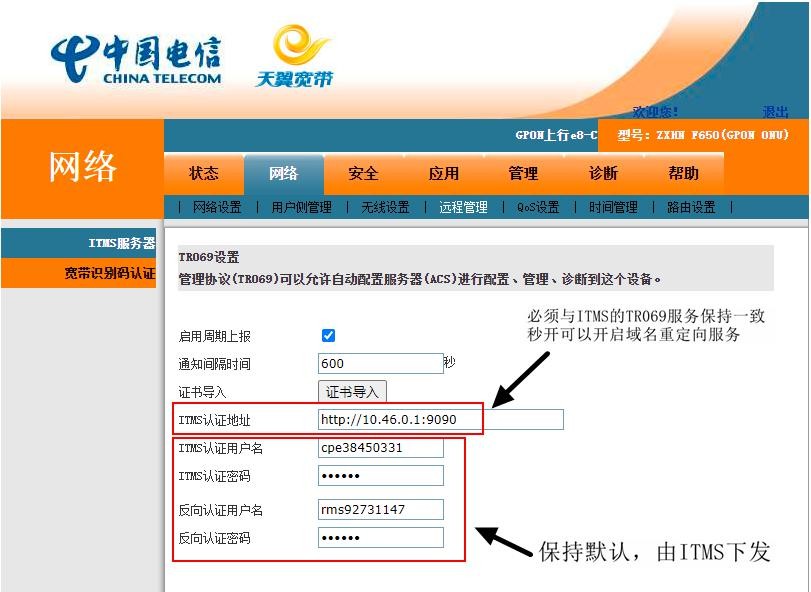

2、TR069设置

![](/media/202604/9872d58aa9014a7faa5ad588a3ad34e62592.png)

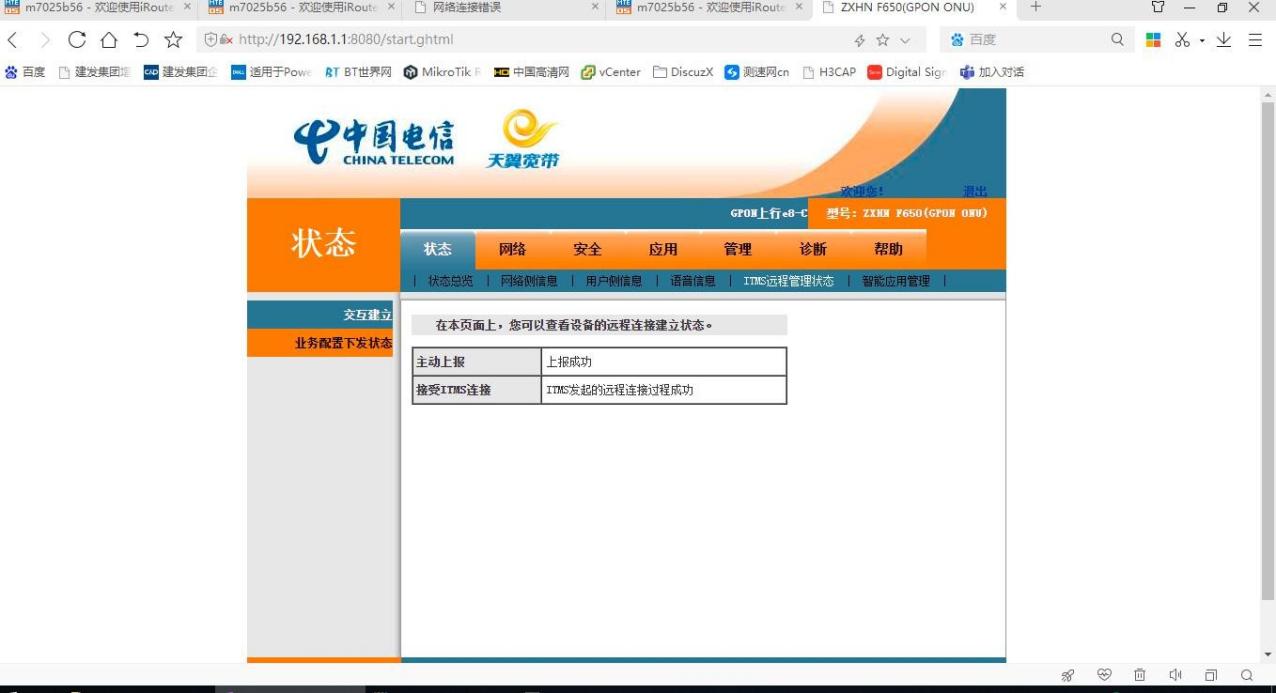

主动上报成功；

![](/media/202604/0221a1bcaa47468ebbc9bc11bc1092576645.png)

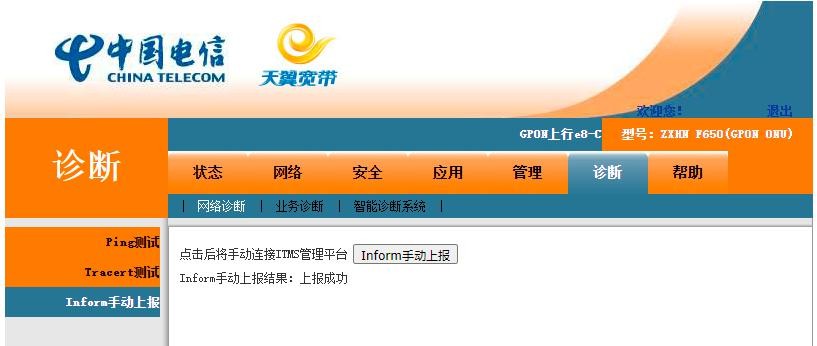

手动上报测试

![](/media/202604/b3242e3bb5ec470a91f8bc959078a8e72857.png)

3、下发配置，测试。完成。
