# 一、方案概述

随着安防行业向高清化、智能化、广覆盖方向快速演进，4K/8K 超高清监控、AI 智能分析、多系统联动等需求对通信网络的带宽、稳定性、扩展性提出了极致要求。传统铜缆 \+ 交换机级联的安防传输架构已无法适配行业发展，面临布线复杂、抗干扰能力弱、故障点密集、运维成本高、升级困难等核心痛点。

本方案基于智慧光迅自主研发的XGVOLT 全光网（POL/PON）技术与POF（光电复合缆）光电融合技术，构建 “一网到底、光电同传、全业务承载” 的安防通信底座，通过 “OLT 核心设备 \+ 无源/有源分光器 \+ POF 光电复合缆 \+ 终端 ONU” 的极简架构，彻底重构安防传输体系，实现安防系统从部署、运行到运维的全链路降本增效，为平安城市、智慧园区、校园、社区、交通等全场景安防提供高可靠、高弹性、面向未来的通信支撑。

# 二、传统安防通信系统核心痛点

## 2\.1 布线与施工成本高、效率低

传统安防需分别铺设网线（数据传输）与电源线（设备供电），双布线模式导致线缆用量大、施工工序复杂，点位密集场景易出现 “蜘蛛网” 式布线，人工成本与材料成本居高不下，且后期改造难度极大。

## 2\.2 传输性能与环境适配性不足

* 铜缆有效传输距离仅 100 米，长距离传输需增加中继交换机，架构臃肿；
* 铜缆易受电磁干扰，在厂区、变电站、轨道交通等强电磁环境下，易出现视频卡顿、丢包、报警信号丢失等问题；
* 单路 4K 摄像头带宽需求达 12Mbps 以上，8K 摄像头带宽需求超 50Mbps，铜缆千兆带宽已成为高清化、智能化升级的瓶颈。

## 2\.3 系统可靠性与运维难度大

传统方案采用 “接入交换机→汇聚交换机→核心交换机” 的多级级联架构，有源设备数量多，单台交换机故障会导致整片监控点位离线；缺乏统一管控平台，故障定位困难，运维人力成本高，大规模安防系统年均运维成本占建设成本的 20% 以上。

## 2\.4 多系统孤立、扩展性差

监控、门禁、报警、广播、对讲等安防子系统通常独立布线、独立组网，数据壁垒严重，难以实现联动响应；新增监控点位需重新布线、调整交换机配置，扩容周期长、成本高，无法适配安防系统的动态扩展需求。

# 三、光电复合缆POF方案

## 3\.1符合行业标准，未来易演进

![](/media/202605/20260530183159388822.png)

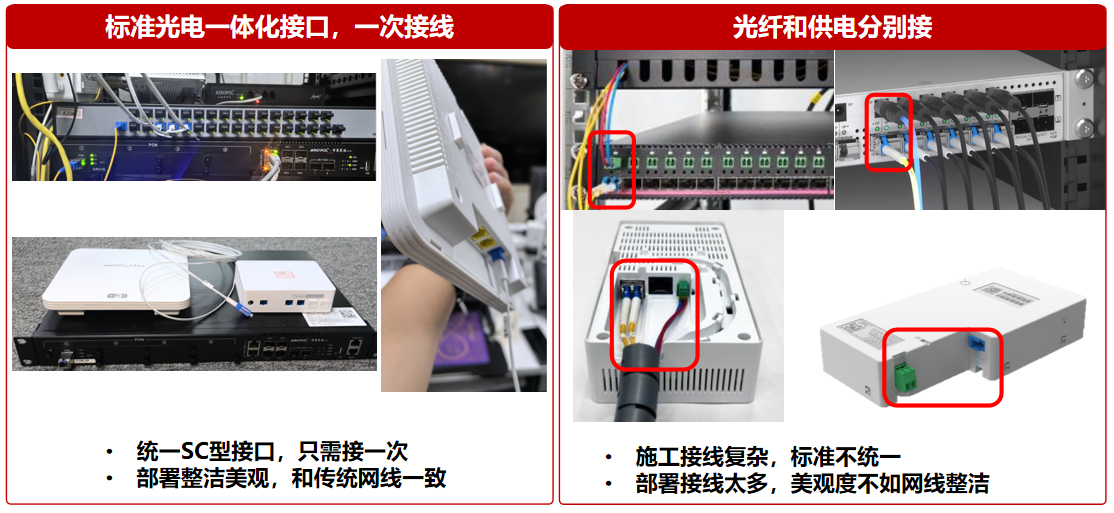

## 3\.2光电一体化接口与传统比较

![](/media/202605/20260530183159394479.png)

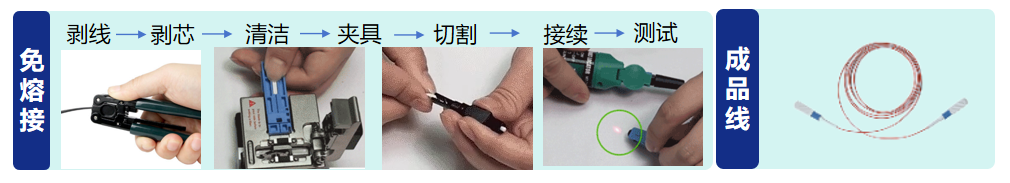

## 3\.3光电复合缆常见接线方式

![](/media/202605/20260530183159399988.png)

* 免溶接方式：优势在于门槛降低、步骤减少、1分钟一个点，无需设备投入，配套工具简单“简单傻瓜化”组装，连接性能媲美熔接。相比其它方案降本20%以上。
* 成品线：优势在于不需要制线，问题在于园区网AP数量多，成本高长度定制困难，只适合中小场景

## 3\.4方案亮点

* 远距离供电能力：通过光电复合缆实现300米远距离供电，最远可达800米（300米@60W，800米@15W）
* 极简部署：SFP ONU/POF\-POE ONU光模块内置终端，无需机柜安装
* 综合成本优势：光电复合缆价格约为"同规格光缆\+电缆"总价的70%\-80%

# 小型安防场景

## 4\.1入门光产品介绍

| **商品图片** | ZH-1GS（LI）(1) | volt16 | 组 1(1) | 透明底 |
| --- | --- | --- | --- | --- |
| **产品型号** | ZH\-1GS (LI) | ZH\-VOLT16/32 | ZH\-F1 | ZH\-F1POP |
| **是否需要注册** | 无需注册 | 无需注册 | 无需注册 | 无需注册 |
| **使用方式** | 即插即用 | 即插即用 | 即插即用 | 即插即用 |
| **调试难度** | 免调式 | 免调试 | 免调试 | 免调试 |
| **PON光口** | GPON | GPON | GPON/EPON自适应 | GPON/EPON自适应 |
| **传输速率** | 下行2\.5G/上行1\.25G | 下行2\.5G/上行1\.25G | 下行2\.5G/上行1\.25G | 下行2\.5G/上行1\.25G |
| **是否支持VLAN透传** | 支持VLAN透传 | 支持VLAN透传 | 支持VLAN透传 | 支持VLAN透传 |
| **供电方式** | DC供电 | SFP供电 | 支持DC串联供电POE终端供电 | POF长距离设备供电POE终端供电 |

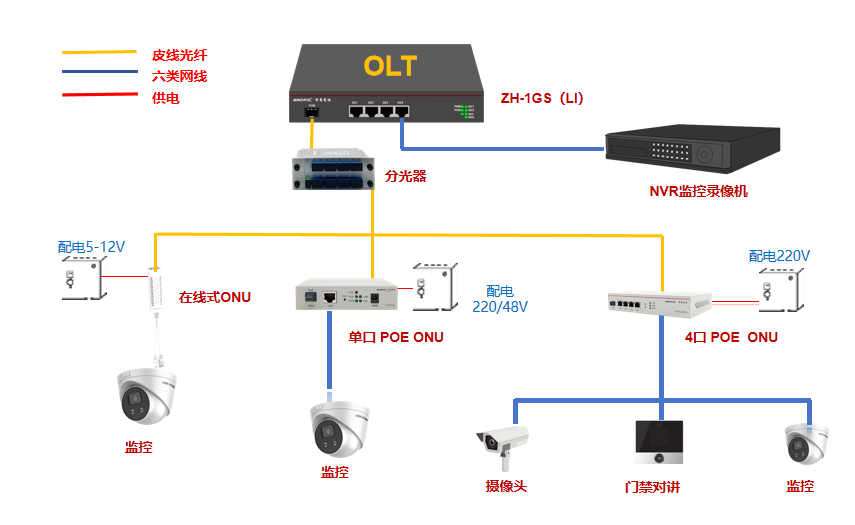

## 4\.2入门光方案总体架构（无源）

NVR录像机连接机房侧的OLT，通过OLT的PON口下联无源分光器，分光至各个安防点位，连接单口或者4口的ONU设备，将监控的流量汇聚到NVR录像机进行存储。

![](/media/202605/20260530183159424157.png)

图表7入门光方案拓扑

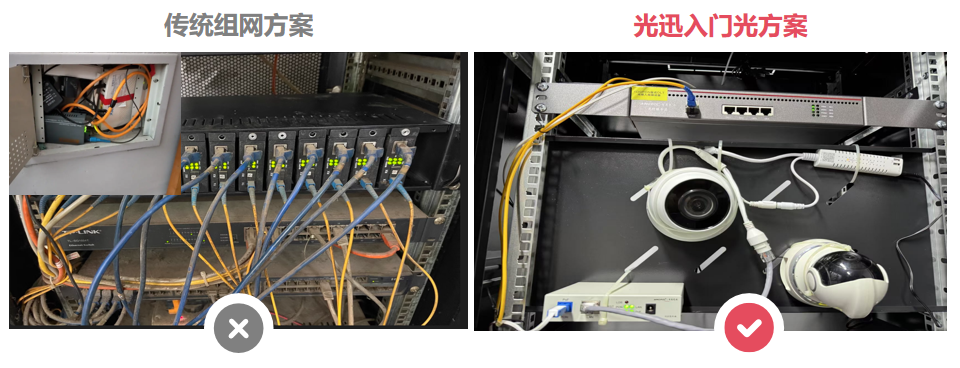

## 4\.3 入门光与传统收发器组网对比

![](/media/202605/20260530183159428464.png)

**传统组网方案**：缺乏有效诊断工具。设备复杂，链路复杂性增加排查难度。硬件升级受限，网络扩展不灵活

**入门光方案**：即插即用,免调试。简化布线，一台设备轻松搞定。远距离传输与覆盖范围广,灵活性强

**PON光VS传统收发器**

| 对比项目 | 光纤收发器 | 光网络 | 光网络优势 |
| --- | --- | --- | --- |
| 稳定性 | 在较大规模的组网中，使用大量的光纤收发器，增加了设备管理和维护的难度和工作量。当出现故障时，需要逐个排查收发器和链路，定位故障点并进行修复，相对较为耗时和复杂。如果设备没有良好的防护措施和散热设计，在长时间运行过程中容易出现故障。 | 无源光网络抗干扰，纯介质网络，彻底避免了电磁干扰和雷电影响，在自然条件恶劣的地区或电磁干扰强的环境中能稳定传输信号，降低了因外部干扰导致的故障风险。由于减少了有源设备的使用，也就降低了因有源设备故障而引发的网络故障概率，提高了系统的稳定性和可靠性。 | 设备减少一倍，故障风险点少一倍 |
| 多业务和灵活扩展 | 当扩容规模较大时，首先是光纤资源的限制，随着监控点的大量增加，需要铺设大量的光纤，这可能会受到物理空间、管道资源等因素的限制。例如，在城市的老旧街区进行监控系统扩容，地下管道可能已经没有足够的空间来铺设新的光纤，重新铺设管道又会涉及到城市规划、道路挖掘等复杂的审批手续和工程。 | 灵活扩展节点，支持分布式架构，方便扩展和升级，可根据需求灵活增加监控点和服务，无需重新布线，只需在 OLT 上增加新的 ONU 设备即可实现系统的扩展。可以在业务隔离的情况下同时承载视频监控、门禁控制、报警系统等多种业务，实现多种安防业务的融合传输，提高网络的综合利用效率。 | 扩容不用大量更改线路多种业务承载，可做业务逻辑隔离 |
| 综合成本 | 小型监控项目或对工程品质要求不高的场景，光纤收发器组网在设备采购成本上更具优势，组网需要为每个节点单独铺设光纤和配置收发器，光纤用量和布线成本较高。 | PON 网络中 ODN 全部由光分路器等无源器件组成，无需在户外安装有源电子设备，减少了设备采购、安装和维护成本。采用点对多点的拓扑结构，通过一根主光纤连接中心节点与多个分光器，每个分光器再连接若干终端设备，大大减少了光纤用量和布线成本。 | 综合组网成本随着项目增大而变小 |

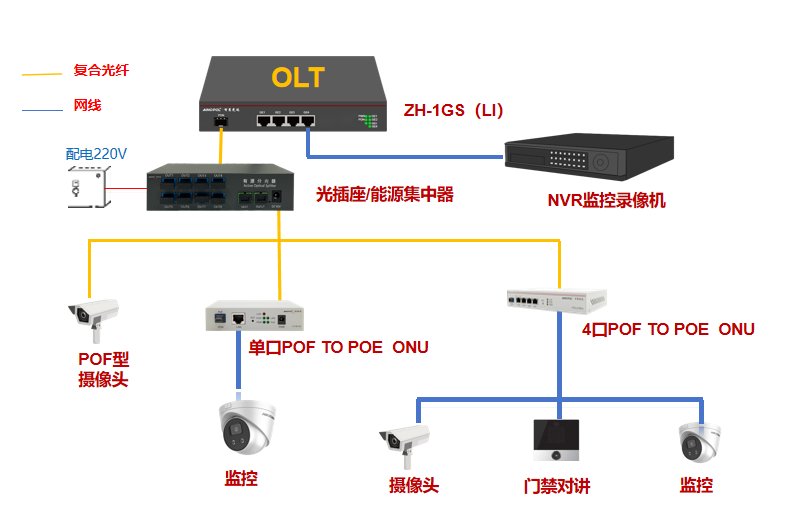

## 4\.4入门光方案总体架构（有源）

![](/media/202605/20260530183159434865.png)

图表8入门光方案拓扑

NVR录像机连接机房侧的OLT，通过OLT的PON口下联有源分光器进行集中供电，通过光电复合缆分光供电至各个安防点位，连接单口或者4口的POF to POE ONU设备，给连接的监控、门禁对讲进行POE供电。

## 4\.5三种方案核心对比

| **对比项目** | **传统收发器组网** | **PON全光无源方案** | **POF全光有源方案** |
| --- | --- | --- | --- |
| **组网架构** | 星型/链型，点对点P2P，布线复杂 | 树型，点对多点P2MP，一根主光纤，布线简洁 | 树型，点对多点P2MP，光电复合缆一线通 |
| **网络设备** | 交换机、光纤材料、光收发器 | 光纤服务器OLT、光终端ONU、ODN | 光纤服务器OLT、光终端ONU、ODN |
| **建设成本** | 布线贵 | 设备成本约传统47%，布线省 | 中等，一线通大幅降低布线成本 |
| **网格维护** | 不可维护 | 管理系统可简单、清晰定位问题 | 管理系统可简单、清晰定位问题 |
| **中间设备** | 交换机中继有源 | 无源分光器 | 远距离供电分光一体化 |
| **传输距离** | 多模0\.55\~0\.8km，单模20\~100km，易受干扰 | 8\~20km，抗干扰强 | 主干无源8\~20kmPOF支干供电300\~800m抗干扰强 |
| **可靠性** | 稳定性较差，故障率较高 | 高可靠，无源器件故障率低，系统稳定 | 工业级设计，适应恶劣环境，高可靠 |
| **扩展性** | 差，新增节点需重新布线 | 好，仅需扩展分光器端口 | 较好，支持平滑升级 |
| **适用场景** | 短距离、点对点、小规模监控 | 中大规模、对成本和维护敏感场景 | 长距离、分散式、供电困难环境 |

## 4\.5 方案亮点

* **即插即用，免调试**

即插即用、自动注册，无需复杂配置过程

* **增强竞争优势**

零门槛入门光方案,与传统方案形成竞争优势。

新赛道、新利润增长点、告别内卷

* **稳定可靠**

由于减少了有源设备的使用，也就降低了因有源设备故障而引发的网络故障概率，提高了系统的稳定性和可靠性，运营商大规模商用的技术产品有实战校验

# 五、大型安防场景

## 5\.1光网融合产品介绍

| 光网融合交换机ZH\-CS8503E(Ultra) | 架构优势 |
| --- | --- |
| 左侧为以太网的部分，右侧24千兆光口接入OLT模块，即可支持无源分光网络。 | 支持GPON光终端接入支持静态配置和动态学习MAC地址/查看和清除MAC地址支持4K VLAN表项支持静态路由、RIP v1/v2、OSPF、策略路由支持等价路由实现负载均衡(逐流方式）支持基于L2/L3/L4的ACL流识别与过滤安全机制支持防DDoS攻击、TCP的SYN Flood攻击、UDP Flood攻击等支持对组播、广播、未知单播报文的控制功能支持端口隔离、端口安全、IP\+MAC\+端口绑定支持双电源冗余支持静态/LACP方式链路聚合，支持跨业务卡的链路聚合支持IEEE 802\.3az绿色能效以太网支持MQTT/SNMP/Web/Telnet/CLI/SSH、EAAS云统一云管理 |

**业务卡介绍**：

| 型号参数 | 参数介绍 | 图片 |
| --- | --- | --- |
| ZH\-VOLT16/32 | GPON 支持注册32个ONU | ZH-VOLT32 |
| ZH\-CS8500\-PA350 | 350W交流电源模块 |  |
| ZH\-LS8500\-24S2X | 24端口千兆光（SFP），2端口万兆光（SFP\+）业务板 |  |
| ZH\-LS8500\-24T2X | 24端口千兆电（RJ45），2端口万兆光（SFP\+）业务板 |  |
| ZH\-LS8500\-48S2X | 48端口千兆光（SFP），2端口万兆光（SFP\+）业务板 |  |
| ZH\-LS8500\-48T2X | 48端口千兆电（RJ45），2端口万兆光（SFP\+）业务板 |  |
| ZH\-LS8500\-24T24S2X | 24端口千兆电（RJ45），24端口千兆光（SFP），2端口万兆光（SFP\+）业务板 |  |
| ZH\-LS8500\-8X | 8端口万兆光（SFP\+）业务板 |  |

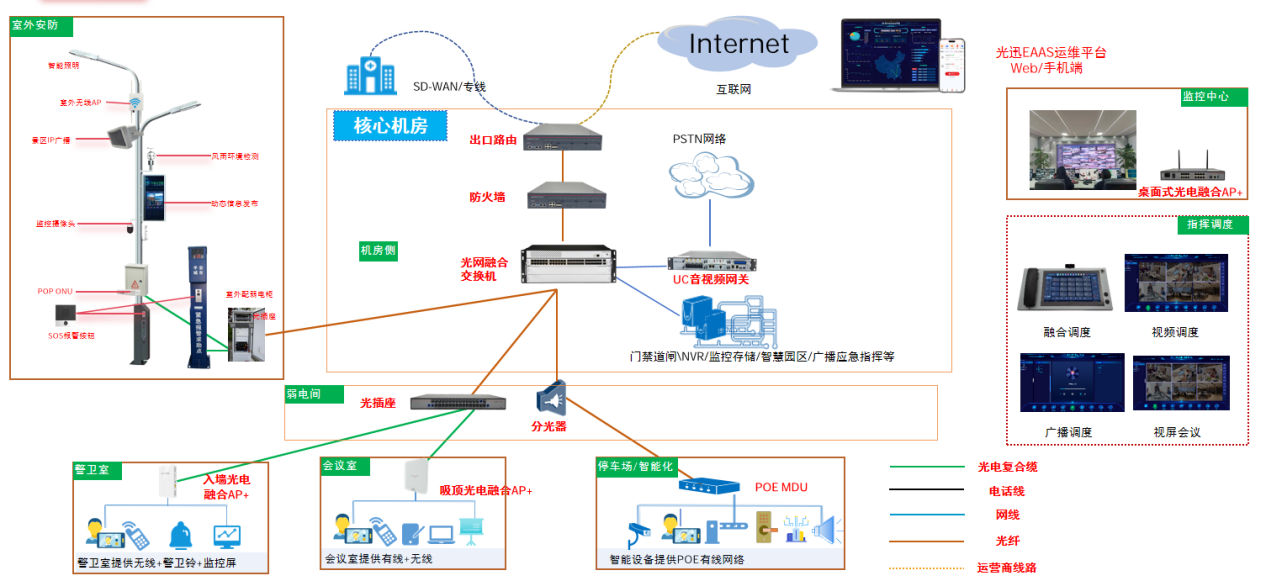

## 5\.2智慧安防光网融合方案架构

![](/media/202605/20260530183159485475.png)

图表9光网融合方案拓扑

* 出口层：部署出口路由器和防火墙，作为局域网（LAN）的终点，也是进入广域网（WAN，如互联网）的起点。所有从内网访问互联网的流量，以及从互联网返回的流量，都必须经过它。防火墙提供边界防护能力，用于保护安防的内部网络免遭受外部网络攻击，路由器进行内外网的NAT转换，网络出口的选择。
* 核心层：安防内部网络的核心交换设备，部署光网融合交换机，根据实际需求支持以太光、无源分光。上连出口防火墙，下连可通过无源分光至各个信息点位，横向连接音视频网关和门禁道闸、NVR、广播系统平台及服务器系统等
* 汇聚层：根据实际需求部署有源分光器或者无源分光器，进行各个分光点位的汇聚。
* 接入层：部署POE ONU设备，连接各种电脑、模拟电话、打印机、摄像头、无线AP、门禁广播等。

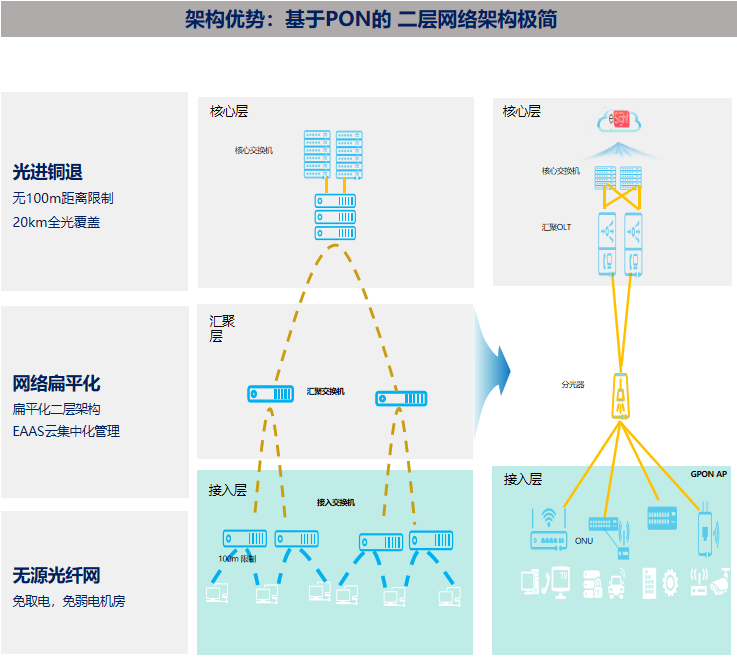

## 5\.3光网融合架构对比

![](/media/202605/20260530183159490798.png)

![](/media/202605/20260530183159495080.png)

## 5\.4 全光与传统布线对比

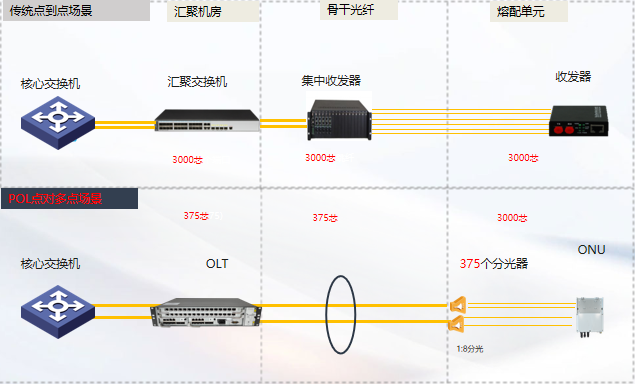

![](/media/202605/20260530183159499390.png)

图表 5 光纤优势巨大

传统点对点组网：馈线、接入各需3000根。

POL点对多点组网：馈线375根、接入光纤3000根，馈线节省\>80%。

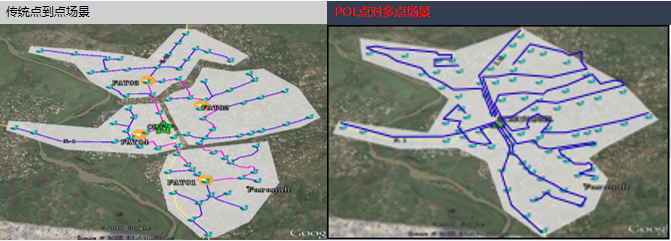

![](/media/202605/20260530183159504050.png)

图表6光纤优势巨大

某景点站点数79个，每站点接入OPC2\-4个，总数240个，采用POL方式挖沟埋缆长度减少20\~30%, 整体成本降低20%

光电融合馈线光纤节省80%，E2E施工成本降低\>20%

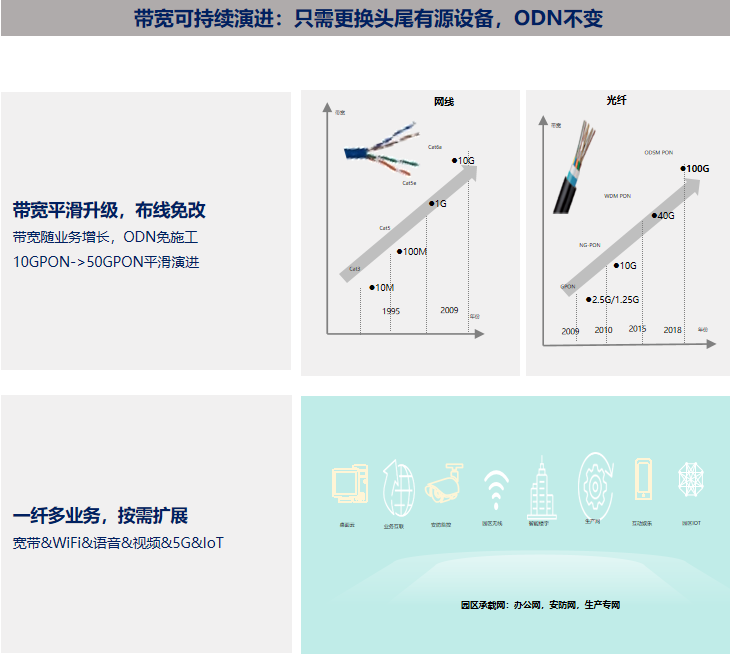

* 前瞻性光纤组网：一次部署，长久演进

通过光纤本身的巨大带宽潜力和灵活扩展性，只需在现有光纤线路基础上，通过升级两端光模块等设备，即可平滑实现未来十年的安防带宽升级需求。

* 光网融合交换机：PON光、以太、以太光全兼容

将P2MP点对多点架构和P2P传统点对点架构美妙结合，根据实际情况灵活转变。

# 六、基于SD\-WAN\&CVR的异地组网方案

## 6\.1 SD\-WAN跨区域组网

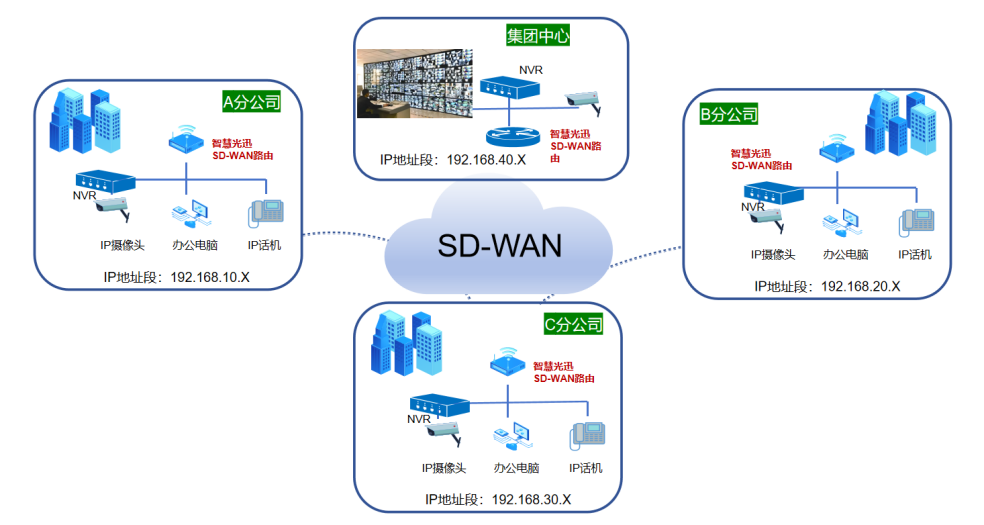

![](/media/202605/20260530183159509058.png)

图表9 SD\-WAN方案拓扑

智慧光迅融合路由具备SD\-WAN功能，通过SD\-WAN组网方式打通总部与分布视频摄像头之前访问问题，同时支持通过统一平台移动终端远程访问，针对分支机构，利旧设备项目改造具备极高的性价比方案，减少对公网资源消耗，降低带宽成本；以内网方式传输，按需求获取和管理享有最高权限。

## 6\.2视频CVR视频融合云平台

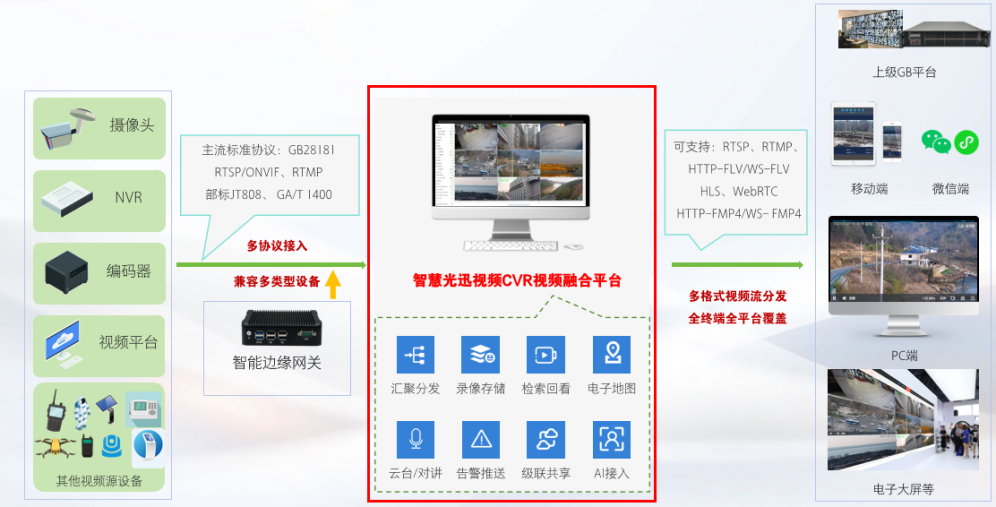

视频CVR视频融合云平台，可兼容多协议、多类型的设备接入，实现视频数据采集、海量视频汇聚与处理、按需调阅、全网分发、告警消息推送、数据级联共享、AI智能分析接入等视频能力服务，可广泛应用于安防监控、工地、工厂、社区、校园、楼宇、旅游等行业与领域中。平台可在复杂的网络环境中，将分散的各类视频资源进行统一汇聚、整合、集中管理，实现海量设备的轻量化接入与统一运维管理等。

![](/media/202605/20260530183159513555.png)

## 6\.3、SD\-WAN\&CVR的完美融合

* 无需公网和固定IP

总部和分部无需安装固定IP的外网，或者公网地址即可组网

* CVR即是NVR的集中管理平台

总部同时接入N个分部的摄像头或者NVR设备，总部监控员无需登录每台分部NVR或者摄像头，只需要登录总部CVR即可查看所有摄像头的实时画面以及回看。

* 只需总部SD\-WAN路由器开通CVR

只需总部的融合路由开通CVR功能，无需分部开通，，总部融合路由无需增加硬盘做存贮

* 二层组网

极简两级架构，能解决分部无法接入专线网络的实际痛点，同时它还能解决总部对数据分发和统一审计的重大需求。

# 七、方案核心优势

## 7\.1 极简部署，全流程降本增效

* 布线成本：POF 一线通替代双布线，线缆用量减少 60%，材料成本降低 30%；
* 施工成本：无需熔接、无需专业设备，施工效率提升 100%，项目交付周期缩短 50%；
* 设备成本：无源分光器替代多级交换机，设备总量减少 50%，机房空间、供电配套成本降低 40%。

## 7\.2 极致可靠，保障安防业务零中断

* 无源架构：全链路仅 OLT 与 ONU 为有源设备，故障点减少 70%，ODN 光分配网几乎零故障；
* 环境适配：POF 全介质抗电磁、防雷击、抗腐蚀，适配户外、工业、隧道等全场景；
* 冗余保护：OLT 支持双主控、双电源热备，链路倒换时间 \< 50ms，核心业务无中断，满足安防系统 7×24 小时运行要求。

## 7\.3 高带宽低延迟，适配安防智能化升级

* 万兆骨干、千兆到终端，单纤带宽可达 10G，轻松承载 4K/8K 超高清视频、AI 智能分析大流量数据；
* 端到端延迟 \< 20ms，满足报警联动、人脸识别、实时布控等高实时性业务需求；
* 带宽平滑升级，无需更换布线，仅需升级 OLT 板卡即可实现 10G PON 演进，保护用户投资。

## 7\.4 全业务融合，打破安防系统数据壁垒

* 一张光纤网同时承载监控、门禁、报警、广播、对讲、物联感知所有安防业务，避免多网重复建设；
* 统一数据传输通道，支持各子系统联动响应，实现 “报警触发→摄像头自动调阅→广播喊话→门禁锁闭” 的全流程自动化处置；
* 统一数据出口，无缝对接公安雪亮工程、智慧城市平台，满足安防数据合规联网要求。

## 7\.5 弹性扩展，适配动态安防需求

* 新增点位仅需在分光器预留端口接入 POF 复合缆即可，无需改造主干布线、无需调整核心配置；
* 分光比灵活调整，支持从 1:8 到 1:128 平滑扩容，适配安防点位从几十到上万的规模变化；
* 终端类型灵活适配，支持各类安防、物联终端的即插即用，快速响应业务新增需求。

# 八、典型安防场景落地适配

## 8\.1 智慧园区 / 厂区安防

针对大型园区、工业厂区强电磁环境、点位分散的特点，通过 POF 全光网实现周界监控、厂区监控、出入口管理、周界报警的一网承载，彻底解决传统方案电机、变频器电磁干扰导致的视频丢包问题，无源架构大幅降低厂区弱电间运维压力。

## 8\.2平安城市 / 雪亮工程

针对城市安防点位广覆盖、长距离传输的需求，OLT 支持 20km 长距离覆盖，单台 OLT 可承载上千路监控点位，大幅减少机房与主干光纤资源占用；POF 复合缆适配道路、背街小巷等复杂环境施工，统一运维平台实现全城点位集中管控。

## 8\.3 智慧校园安防

针对校园安防多系统融合需求，一网承载视频监控、门禁、紧急报警、校园广播、可视对讲业务，实现异常事件的多系统联动响应；POF 布线安全无辐射，适配教室、宿舍等人员密集区域部署，高带宽支撑 AI 校园安全分析、防欺凌等智能化应用。

## 8\.4老旧小区 / 社区安防改造

针对老旧小区布线空间有限、施工难度大的痛点，POF 复合缆体积小、柔韧性强，可沿现有线槽、管道敷设，无需大规模破路施工；一线通设计大幅降低改造工程量，快速实现老旧小区监控、门禁、报警系统的全覆盖。

## 8\.5 交通枢纽 / 隧道安防

针对隧道、地铁站、高铁站等强电磁、潮湿环境，POF 全光网完全免疫地铁牵引电机、高压设备的电磁干扰，长距离传输能力适配隧道、高速路的线性覆盖需求，高可靠性满足交通安防 7×24 小时不间断运行要求。

# 九、全生命周期 TCO 价值测算

以 1000 路监控点位的中型安防项目、10 年运营周期为例，本方案与传统铜缆方案对比如下：

| 成本维度 | 传统铜缆 \+ 交换机方案 | 智慧光迅全光网 \+ POF 方案 | 成本降低幅度 |
| --- | --- | --- | --- |
| 建设成本（材料 \+ 施工 \+ 设备） | 180 万元 | 117 万元 | 35% |
| 运维成本（人力 \+ 故障 \+ 能耗） | 90 万元 | 36 万元 | 60% |
| 扩容升级成本 | 45 万元 | 18 万元 | 60% |
| 10 年总 TCO | 315 万元 | 171 万元 | 45\.7% |

# 十、方案交付与运维保障

### 10\.1 标准化交付流程

* 现场勘测与方案设计：针对项目场景定制拓扑、点位、布线规划；
* POF 布线与设备安装：标准化施工规范，全程质量管控；
* 零配置开局：OLT 集中管理，ONU 即插即用，无需现场逐台配置；
* 功能测试与验收交付：全点位性能测试、业务联动测试、文档交付。

### 10\.2 全周期运维服务

* 7×24 小时技术支持，远程故障排查与处置；
* EAAS 平台常态化监控，主动预警与预防性维护；
* 定期设备巡检、性能优化、版本升级，保障系统长期稳定运行。
* 本方案已在全国数百个安防项目落地验证，是当前安防传输体系升级的最优技术路径，既解决了传统方案的核心痛点，又为未来 AI 安防、物联融合预留了充足的技术演进空间，助力用户构建面向未来的智慧安防体系。
